测试设备-激光拉曼光谱仪(RAMAN)

发布日期:2023-03-28     作者: 安泰测试     浏览数:

激光拉曼光谱仪(RAMAN)

设备简介:

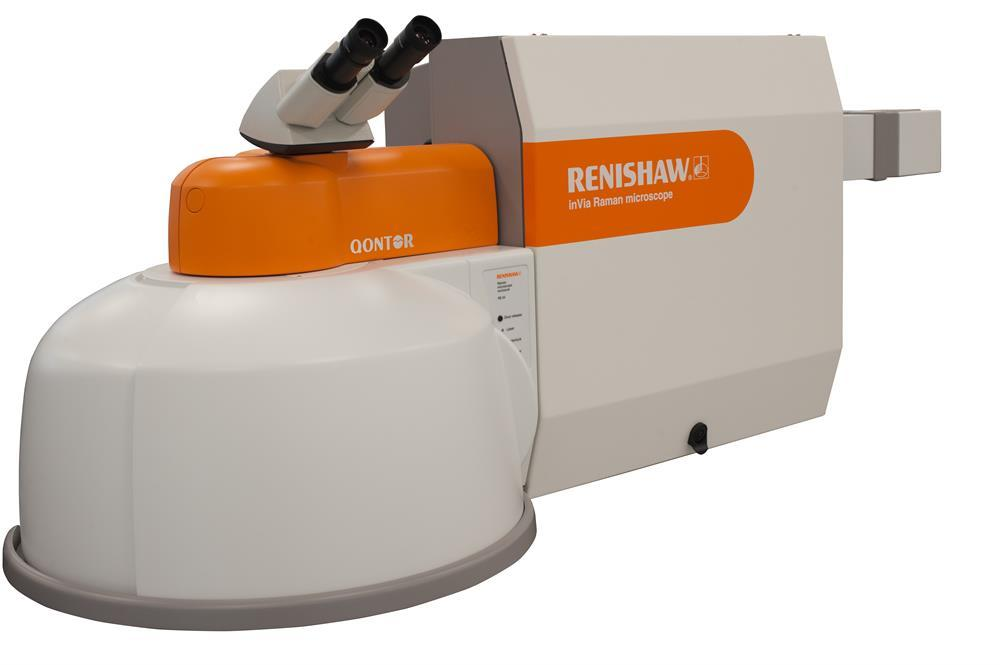

Renishaw inVia Qontor激光显微共焦拉曼光谱系统采用多光路独立优化,结合高精度三维自动平台,LiveTrack实时追焦以及三维灵活采样臂等领先技术,可实现各种形态样品高灵敏快速的二维或三维成像功能。仪器配备325nm、532nm、633nm和785nm四组激光器,可根据不同样品有效避开荧光干扰。

测试设备-激光拉曼光谱仪(RAMAN)(图1)

主要参数:

1.光源和光学系统

1.1光谱分辨率,优于1 cm-1;光谱重复性,优于0.05 cm-1;光谱灵敏度:硅三阶峰(约在1440 cm-1)的信噪比≥30:1。

1.2激光器:配备三个可见光激光器(532,633,785nm)和一个紫外激光器(325nm)。具体的:(1) 532 nm,功率100 mw,拉曼光谱范围50~8000 cm-1;(2)633 nm,功率17 mw,拉曼光谱范围50~6000 cm-1;(3)785 nm,功率250 mw,拉曼光谱范围不窄于100~3200 cm-1;(4)日本Kimmon公司氦镉激光器,波长325nm,功率25 mw,拉曼光谱范围200~4000 cm-1。紫外光斑摄像头可见;紫外增强CCD替换标准CCD;紫外光栅2400刻线/毫米。仪器阻挡激光瑞利散射水平好于1014。

2.成像和自动平台

2.1该设备具有LiveTrack实时聚焦及快速成像功能,得到样品化学结构信息的同时得到粗糙样品表面的形貌信息,可对透明或半透明样品进行三维成像。可对样品点、线、面进行扫描成像,并可对微小样品的微区结构、成分、样貌进行分析鉴定。

2.2三维自动平台:最小步长0.05μm,重复性好于±0.05μm,行程: X≥110 mm; Y≥75 mm,Z≥25 mm。

2.3高速拉曼成像附件,光谱采集速度:> 1200张/秒。

2.4拉曼图像空间分辨率≤ 0.5μm ,深度剖析分辨率 ≤ 2μm。

3.变温样品台(原装进口)

3.1.含变温台、温度控制器、液氮泵、液氮杜瓦瓶、连接电缆、连接软管、控制软件。

3.2.温度范围:-196到600℃。

3.3.全程温度精度和稳定性:0.1℃。

3.4.加热/冷冻速率:0.01-150℃/min。

3.5.气密样品腔室,可充入保护性气体。

4.配备催化池及配套附件(原装进口)

4.1变温范围:室温到1000℃。

4.2加热速率:1-130℃/min。

测试项目:

拉曼峰位实现官能团定性分析;

拉曼峰宽表征结晶程度;

拉曼峰位的变化表征结构的变化、相变以及所受外界的应力;

拉曼峰强实现样品半定量分析;

拉曼相对峰强表征晶面取向;

360°全自动偏振附件表征分子对称性,晶格对称性及分子取向等材料偏振性质;

变温附件实现实时原位监测变温过程中分子化学物理环境的变化。

样品要求:

1. 样品不应含有毒、有害和易挥发物质,样品应不具有强酸碱腐蚀性;

2. 样品应标识清晰,方便测试数据及图谱的保存;

3. 需要进行变温测试的样品(液体样品)在测试过程中不应产生挥发,否则对仪器样品仓及镜头造成损害的需承担全部责任。

测试时间:

1~3周

测试结果类型:

L6S、txt格式
