泰克MSO46电流探头设置

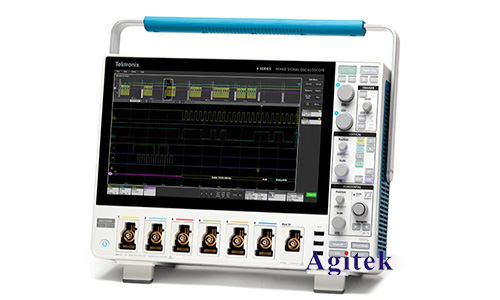

　　泰克MSO46示波器是一款功能强大的测量工具，可用于测量各种信号，包括电压、电流、频率、时间等。为了准确测量电流，需要使用电流探头。本文将详细介绍泰克MSO46电流探头的设置方法，并提供一些实用的建议。

　　一、电流探头简介

　　电流探头是一种非接触式的电流测量装置，它通过感应线圈的互感原理将被测电流转换为电压信号，再由示波器进行测量。电流探头主要由以下几个部分组成：

　　测量线圈：用于感应被测电流。

　　信号处理电路：将感应信号转换为电压信号。

　　探头头：连接被测电路和测量线圈。

　　BNC连接器：连接示波器。

　　二、电流探头类型

　　泰克MSO46示波器支持多种类型的电流探头，包括：

　　TCP0030A：15A交流/直流电流探头

　　TCP0150：30A交流/直流电流探头

　　TCP0300：100A交流/直流电流探头

　　A621：15A交流/直流电流探头

　　A622：30A交流/直流电流探头

　　选择合适的电流探头取决于被测电流的大小和频率。对于小电流测量，可以使用TCP0030A或A621探头；对于大电流测量，可以使用TCP0150、TCP0300或A622探头。

　　三、电流探头设置

　　1.连接电流探头

　　将电流探头的BNC连接器连接到示波器的输入通道。确保连接牢固，避免接触不良。

　　2.设置探头衰减比

　　电流探头的衰减比是指探头输出信号与被测电流的比值。例如，一个衰减比为10:1的探头，其输出信号将是实际电流的十分之一。

　　在示波器菜单中选择“探头”选项，然后选择相应的电流探头型号。根据探头型号，设置正确的探头衰减比。例如，对于TCP0030A探头，衰减比为10:1；对于TCP0150探头，衰减比为30:1。

　　3.设置示波器垂直量程

　　设置示波器的垂直量程，以确保被测电流信号能够清晰地显示在屏幕上。建议将垂直量程设置为探头衰减比的十倍。例如，对于TCP0030A探头，垂直量程设置为100mV/div。

　　4.设置示波器时间基准

　　设置示波器的时间基准，以观察被测电流信号的变化趋势。建议将时间基准设置为能够清晰地观察到信号的周期和幅度变化。

　　5.调整探头位置

　　调整探头的位置，以获得**的测量结果。一般情况下，应将探头夹在被测导线上，并确保探头与导线接触良好。

　　四、注意事项

　　使用电流探头时，应注意安全。避免探头接触高压电路，以免造成触电危险。

　　在测量高频电流时，应使用高带宽的电流探头。

　　在测量大电流时，应使用大电流容量的电流探头。

　　在测量交流电流时，应使用交流/直流电流探头。

　　在测量直流电流时，应使用直流电流探头。

　　通过以上步骤，即可完成泰克MSO46电流探头的设置。在使用电流探头时，应注意安全并选择合适的探头型号和设置参数。通过正确设置和使用电流探头，可以准确测量各种电流信号，并进行深入分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
