普源MSO2102A数字示波器测试纹波方法

　　纹波是指叠加在直流信号上的交流成分，它会影响电路的性能和稳定性。数字示波器是测量纹波的常用工具，普源MSO2102A数字示波器具有高精度、高采样率和丰富的测量功能，可以方便地测量各种类型的纹波。

　　1.测试准备

　　1.1仪器设备

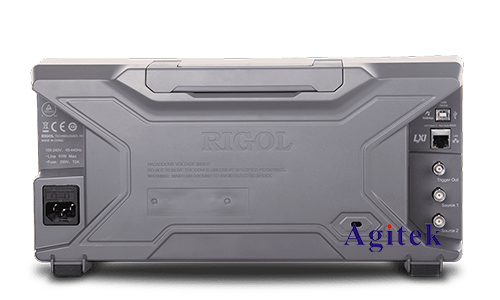

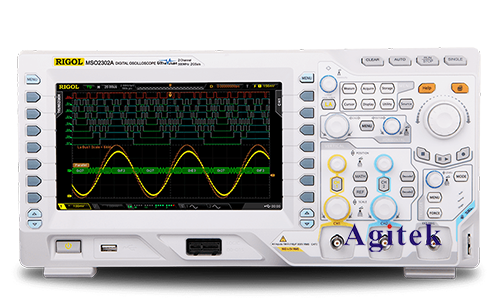

　　普源MSO2102A数字示波器

　　被测电路

　　探头

　　BNC连接线

　　1.2测试条件

　　确保被测电路处于正常工作状态。

　　将探头连接到被测电路的输出端。

　　将示波器设置为合适的参数，例如采样率、时间基准和垂直灵敏度。

　　2.测试步骤

　　2.1连接示波器

　　将探头的接地线连接到被测电路的接地端。

　　将探头的信号线连接到被测电路的输出端。

　　将示波器的输入通道设置为与探头连接的通道。

　　2.2设置示波器参数

　　设置合适的采样率。采样率应至少是纹波频率的2-3倍。

　　设置合适的时间基准。时间基准应足以显示完整的纹波周期。

　　设置合适的垂直灵敏度。垂直灵敏度应足以显示纹波的幅度。

　　2.3观察和测量纹波

　　观察示波器屏幕上的波形，确定纹波的形状、幅度和频率。

　　使用示波器的测量功能测量纹波的峰峰值、均方根值和频率。

　　3.分析结果

　　3.1纹波形状

　　纹波的形状可以反映其来源。例如，正弦波纹波可能是由电源滤波不良引起的，方波纹波可能是由数字电路引起的。

　　3.2纹波幅度

　　纹波的幅度会影响电路的性能。例如，过大的纹波可能会导致电路的噪声和失真。

　　3.3纹波频率

　　纹波的频率会影响其对电路的影响。例如，高频纹波可能会导致电路的振荡。

　　4.注意事项

　　在测量纹波时，应注意探头的接地和屏蔽。

　　应选择合适的探头，以确保测量精度。

　　应注意示波器的带宽和采样率，以确保能够准确地测量纹波。

　　普源MSO2102A数字示波器可以方便地测量各种类型的纹波。通过观察和测量纹波的形状、幅度和频率，可以分析其来源和对电路的影响。在实际应用中，应根据具体情况选择合适的测量方法和参数，以获得准确的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
