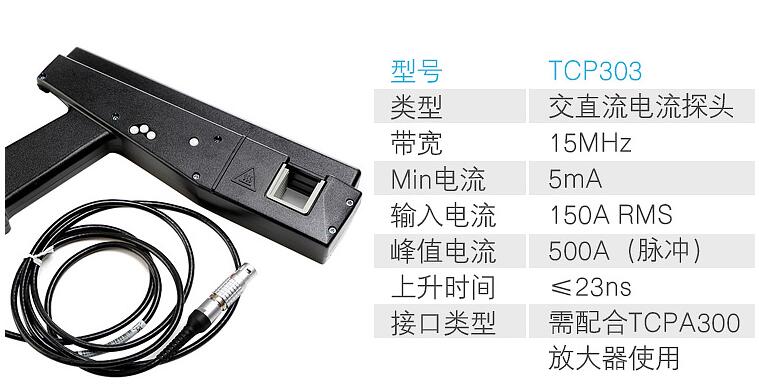

电流探头TCP303

TCP300 和 TCP400 系列 AC/DC 电流测量系列是满足当今电流测量需要的非常先进的电流测量系统。当通过 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口连接泰克示波器时，电流测量和计算变得轻松简单。

主要性能指标

AC/DC 测量功能

DC - 100 MHz，电流探头放大器 (TCPA300) 使用：DC - 100 MHz，30 A DC (TCP312A)

DC - 50 MHz，50 A DC (TCP305A)

DC - 15 MHz，150 A DC (TCP303)

DC - 50 MHz，电流探头放大器 (TCPA400) 使用：DC - 2 MHz，750 A DC 1 (TCP404XL)（500 A DC 连续电流）

1降额与占空比有关

主要特点

自动定标和确定单位1 - 示波器屏幕的幅度和电流读数通过消除手动计算，减少了测量误差

AC/DC 输入耦合

插入阻抗低，降低了被测器件的负荷

分裂铁心结构，电路连接简便

状态指示器提供虚拟工作状态和潜在错误条件通知 — 消磁、探头张度、超载、不端接 50 Ω、不兼容的探头类型

降低了直流漂移和噪声，从而改进低电平电流测量

第三方安全认证

1需要 TDS TEKSCOPE 示波器或带有 TCA-BNC 适配器的 TekConnect 示波器

应用

电信、数据通信、计算机和半导体电力电子环保行业设计师、安装人员和维修人员的发展和分析解决方案：

电源（开关和线性）

半导体设备（SCR、IGBT、MOSFET、CMOS、BJT）

功率逆变器/转换器

电子镇流器

工业/消费电子产品

移动通信（电话、卫星、中继站）

马达驱动器

运输系统（电动车辆、电动火车、机车、航空电子设备）

满足当今的 AC/DC 电流测量应用

TCPA300 放大器在与 TCP312A、TCP305A 或 TCP303 探头一起使用时，提供了一系列电流测量功能，弥补了小电流测量产品与超高电流测量产品之间的空白。这三个探头提供了 30 A、50 A 和 150 A 连续直流电流的电流测量功能。对更高的电流电平，带有 TCP404XL 电流探头的 TCPA400 放大器可以测量 500A 和 750A 的连续直流电流，降额与占空比有关。

带 TCPA300 的 TCP312A 实现了更高频率的性能，提供了 ≥100 MHz 的带宽及最高 30A 的直流电流。

全面消除测量误差和手动计算工作

这种全新系列的电流测量工具为泰克 TDS3000、TDS500、TDS600、TDS700、TDS5000、TDS6000 和 TDS7000B 系列示波器系统的用户提供了自动控制功能及屏幕刻度和单位（DPO3000、MDO/MSO/DPO4000、MSO/DPO5000 和 DPO7000 系列示波器，需要 TPA-BNC 适配器）。

TCP300/TCP400 电流测量系统可以无缝地集成 TDS 系列示波器。

即使非 TEKPROBE 系统也可以使用 TCPA300/400 系列，执行相应的电流测量，用户只需把示波器上测得的输出电压乘以 TCPA300/400 系列量程设定值即可。
