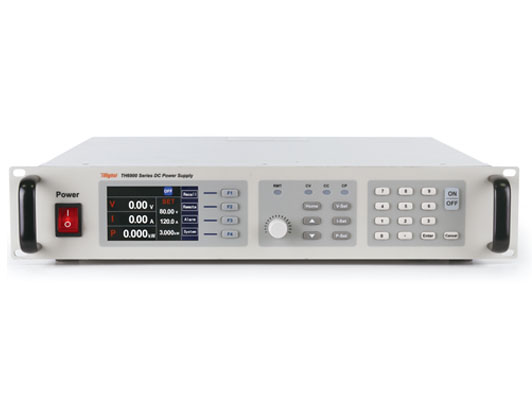

TH6900系列宽范围可编程直流电源

TH6900系列是宽范围输出的可编程开关直流电源，有750W、1500W、3000W三种功率21个型号可选。仪器支持同型号主从并联最多达10台，从而满足更高的输出电流和输出功率需求。

TH6900系列支持序列测试功能，允许用户设置一系列的电压、电流、功率，并且自动的以设置的规则输出，更好的满足用户对自动测试和老化测试等应用。仪器可以存储 50 个序列，每个序列包含 22 个步骤，每一步的功能都可以独立设置，共有 12 种独立的功能，包括循环控制、斜率模式输出等丰富的控制功能。

该款仪器可以根据设定的电压、电流等参数输出正弦波、矩形波、三角波、梯形波等，基于这些波形用户可以组成一个序列输出，序列最多可以设置十个步骤，每一个步骤可以设置任何一种波形以及波形的持续时间，方便用户测试产品。此外，TH6900电源具备太阳能电池阵列模拟功能，除了可以通过上位机软件实现CC、CV、EN50530等模式输出外，单机还内建模型用于模拟太阳能电池阵列输出曲线。

本系列电源还具有可调的上升沿及下降沿速度。各种模式下（源 CV、CC、CP） 均支持设置上升、下降时间，设定范围为 0.01S~999.99S。

性能特点

■ 额定输出：1000V/10A (3000W)

■ 输出范围为等功率“矩形”电源的3倍

■ 高频 LLC 多谐振逆变，整机效率高达 93%

■ 主动式 PFC，功率因数高达 0.99

■ 高分辨率、高精度；低纹波、低噪音

■ ≤2ms快速的瞬态响应

■ 输出的上升沿和下降沿速度可调

■ 电源恒电压（CV）、恒电流（CC）、恒功率（CP）模式

■ 主从模式支持并联，主动均流，并联最多 10台同型产品

■ OVP、OCP、OPP、OTP、输入欠压保护，SENSE端子反接保护

■ 内置函数发生器

■ 配有放电电路(在 1s 内 Uout< 10V)

■ 通过外部模拟接口单独控制电源输出

■ 高亮度的彩色 LCD 显示屏

■ 灵活、强大的序列测试功能

■ 支持 SCPI 指令语言

■ 接口：RS232、USB HOST、

       选配（RS485、CAN、GPIB、LAN、模拟控制接口）

应用

• ■ 研发和设计验证通用测试

  ■ 新能源太阳能电池，新动力汽车，电动自行车

  ■ 生产线工作台常规测试、维修

  ■ 自动化设备集成测试

  ■ 太阳能光伏模拟测试

  ■ 教学实验室

  ■ LED测试

技术参数

• 参数	型号	TH6935-200	TH6980-120	TH69200-50	TH69360-30	TH69500-20	TH69750-12	TH691000-10
  额定输出	电压	35V	80V	200V	360V	500V	750V	1000V
  	电流	200A	120A	50A	30A	20A	12A	10A
  	功率	3000W
  	效率	≤92%	≤92%	≤92%	≤93%	≤93%	≤93%	≤93%
  负载调整率	电压	≤0.05%FS（   0-100%的负载调整率）
  	电流	≤0.15%FS（   0-100%ΔUDC 的负载调整率）
  电源调整率	电压	≤0.02%FS (±10%ΔUAC 输入)
  	电流	≤0.05%FS (±10%ΔUAC 输入)
  设定值解析度	电压	10mV	10mV	10mV	10mV	10mV	10mV	10mV
  	电流	10mA	10mA	10mA	10mA	10mA	10mA	10mA
  回读值解析度	电压	10mV	10mV	10mV	10mV	10mV	10mV	10mV
  	电流	10mA	10mA	10mA	10mA	10mA	10mA	10mA
  编程精度 (25℃±5℃)	电压	≤±(0.05%+0.04%FS)
  	电流	≤±(0.15%+0.1%FS)
  	功率	≤±0.8%FS
  回读精度 (25℃±5℃)	电压	≤±(0.05%+0.04%FS)
  	电流	≤±(0.15%+0.1%FS)
  	功率	≤±0.8%FS
  纹波与噪声	RMS     (20Hz-300kHz)	10mVrms	10mVrms	20mVrms	40mVrms	50mVrms	75mVrms	100mVrms
  	P-P (20Hz-2MHz)	75mVpp	100mVpp	175mVpp	250mVpp	325mVpp	500mVpp	650mVpp
  上升时间	空载10%-100%	≤2ms
  上升时间	满载10%-90%	≤30ms
  保护功能		OTP, OVP, OCP, OPP, PF
  隔离耐压		1000VDC（输出对大地）
  主从并联		通过真实主-从操作，可连接多达 10 台产品（经共享总线)
  保护		OTP, OVP, OCP, OPP, PF
  存储		10组工作模式；50个序列，每组20步骤
  模拟接口	规格	内置 15-针   D-Sub 母插，电隔离
  	信号范围	0~5V 或   0~10V(可切换)
  	U / I / P 精度	0~10V: ≤0.2%FS   0~5V: ≤0.4%FS
  供电电源	相数	1ph+N+PE
  	电压	220VAC±10%
  	频率	45~66Hz
  	功率因数	≥0.99
  工作环境		室内型； 工作温度：   0~50℃， 湿度：   <80%, 无凝露， 储存温度： -20~70℃， 海拔： <2000m
  尺寸W×H×D(mm)		482mm×88mm×455mm   (W×H×D) 标准机箱，高度 2U
  重量		13.5kg
