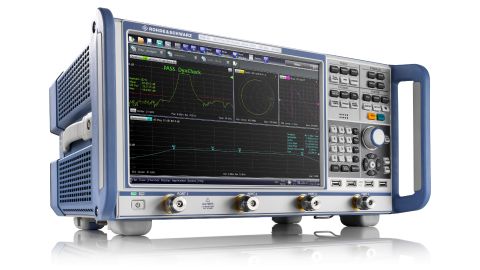

罗德与施瓦茨 R&S®ZNB矢量网络分析仪

　　一、ZNB 矢量网络分析仪简介：

　　在矢量网络分析领域 60 多年的丰富经验使我们收获成功：罗德与施瓦茨凭借 R&S®ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有卓越的测量速度、精度以及易操作性。

　　二、主要特点：ZNB 矢量网络分析仪

　　·频率范围介于 9 kHz 至 40 GHz

　　·最高 140 dB 的宽动态范围

　　·扫描时间短暂，比如扫描 401 个点仅需 4 ms

　　·具有很高的温度稳定性，典型值为 0.01 dB/°C

　　·98 dB 的较宽功率扫描范围

　　·1 Hz 至 10 MHz 的较宽中频带宽范围

　　·手动和自动校准

　　·高分辨率 12.1 英寸大屏幕

　　·基于触摸屏的用户界面

　　·两个或四个端口

　　·四端口型号具有两个单独的发生器

　　·可使用开关矩阵最多扩展至 48 个端口

　　三、特点和优势：ZNB 矢量网络分析仪

　　1、为满足更高标准而设计

　　·具有较宽的动态范围(最低 9 kHz)，便于在高阻塞被测设备上快速测量

　　·优质的原始数据，确保很高的基本精度

　　·具有高温度稳定性，校准间隔久

　　·合成器处理速度快，便于快速测量

　　·R&S®ZNB40 双端口型号(具有两种版本)

　　2、便于轻松测量有源和无源射频器件的特性

　　·快速嵌入/去嵌，以便使用虚拟网络进行阻抗匹配

　　·S 参数混合模式，以便进行均衡的被测设备特性测量

　　·重新定义 S 参数，以便灵活配置测试装置

　　·具有广泛的分析功能，便于进行有效的迹线分析

　　·借助接收机步进衰减器，在较宽的功率扫描范围内进行放大器测量

　　·执行时域分析，以便进行故障点距离 (DTF) 测量和滤波器调整

　　·使用两个单独的内部发生器，快速、轻松地在混频器和放大器上进行变频测量

　　3、易于校准(手动或自动)

　　·针对每个测试应用采用正确的校准方法

　　·TSM(直通、短路器、匹配负载)——只需五步即可全面校准

　　·自动校准单元(最多带 24 个端口)

　　4、简化网络分析

　　·平面、简明的菜单结构，方便有效操作

　　·为每项测量任务提供良好的显示配置

　　·在生产中实现高吞吐量

　　·测量时间短

　　·得益于较宽的动态范围以及优化的中频带宽，测量速度极快

　　·专为被测设备设计的分段扫描

　　·快速切换仪器设置

　　·用于控制外部零件处理器的处理器 I/O 接口

　　·支持双向数据传输的 GPIB 接口有助于在生产中节省时间

　　5、最多使用 48 个端口进行测量

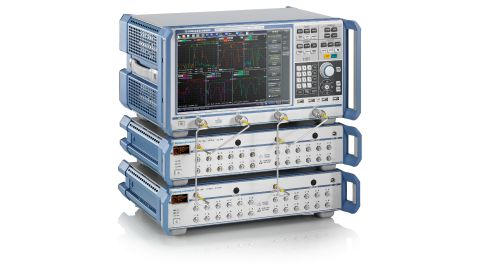

　　·使用开关矩阵扩展端口数量

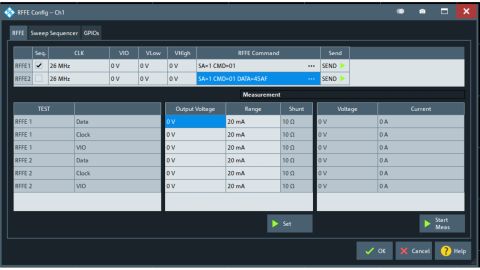

　　·便于直接控制前端模块的 RFFE GPIO 接口

　　·一键轻松配置

　　·快速测量以及出色的射频特性

　　·适合每项应用的矩阵解决方案

　　6、一项值得的投资

　　·满足未来需求

　　·升级系统软件，无需重写系统软件

　　·一款支持用户语言的分析仪

　　四、型号：ZNB 矢量网络分析仪

　　R&S®ZNB4 矢量网络分析仪，双端口，4.5 GHz，N(阴性)(新一代)

　　R&S®ZNB4 矢量网络分析仪，四端口，4.5 GHz，N(阴性)(新一代)

　　R&S®ZNB8 矢量网络分析仪，双端口，8.5 GHz，N(阴性)(新一代)

　　R&S®ZNB8 矢量网络分析仪，四端口，8.5 GHz，N(阴性)(新一代)

　　R&S®ZNB20 矢量网络分析仪，双端口，20 GHz，3.5 mm(阳性)(新一代)

　　R&S®ZNB20 矢量网络分析仪，四端口，20 GHz，3.5 mm(阳性)(新一代)

　　R&S®ZNB4 矢量网络分析仪，双端口，4.5 GHz，N(阴性)

　　R&S®ZNB4 矢量网络分析仪，四端口，4.5 GHz，N(阴性)

　　R&S®ZNB8 矢量网络分析仪，双端口，8.5 GHz，N(阴性)

　　R&S®ZNB8 矢量网络分析仪，四端口，8.5 GHz，N(阴性)

　　R&S®ZNB20 矢量网络分析仪，双端口，20 GHz，3.5 mm(阳性)

　　R&S®ZNB20 矢量网络分析仪，四端口，20 GHz，3.5 mm(阳性)

　　R&S®ZNB40 矢量网络分析仪，双端口，40 GHz，2.92 mm(阳性)

　　R&S®ZNB40 矢量网络分析仪，双端口，40 GHz，2.92 mm(阳性)

　　R&S®ZNB40 矢量网络分析仪，四端口，40 GHz，2.92 mm(阳性)
