FTL-G系列中大功率可编程线性直流电源
厂商名称：费思泰克
产品型号：FTL-G
市场价格：¥面议 (仅供参考)
描述：
- 详细说明
- 产品手册
500~12000W，15~1300V
FTL-G系列中大功率可编程线性直流电源，是一款高精度、低纹波、高速度、宽范围的可编程线性直流电源。电源功率500～12000W，电压15～1300V，具有过载和极性反向保护以及标准的过电压、过电流和过温度保护，输出通道都具有0.01%的高调节率和低于1mVrms的涟波和噪声。可广泛使用于半导体材料、无线充电、BMS、超级电容等精密制造测试领域，及高指标要求的实验室。
特点
1. ＜0.01%低调整率；
2. 超高分辨率和精度；
3. 可选择连续或动态负载;
4. 低纹波与低噪声；
5. 过载，极性接反保护，过压保护，过流保护，过温度保护;
6. 具有恒压和恒流两种输出状态，根据负载情况自动切换；
7. 4.3寸TFT高清晰度液晶显示屏，全面显示仪器状态；
8. 方便且快速的操作与设定界面，高速调节旋钮和数字按键输入；
9. 内置蜂鸣器作为提示或警告；
10. 一键锁定功能，有效防止误操作；
11. 上下限判断，熔断测试，脉冲输出，输出计时，定功率输出，低电阻测量，快捷键；
12. 可存储/调用300组电压电流等数据，配合定时执行可达到简易的自动测试目的；
13. 标配RS232，RS485接口，编程指令集符合SCPI，MODBUS协议；
14. 可选配RS232+LAN接口或选配RS485+LAN接口；
15. 智能风扇，无极伺服。
CV/CC功能
FTL-G电源自适应于恒压或者恒流输出，电源处于恒压或者恒流状态是由负载决定。电源自动切换恒压恒流工作状态。
快速调用
FTL-G电源支持快速调用功能， 一键调用相应的电源输出参数及状态。提高测试速度，防止误操作。对于测试、品质、生产等环节有很好的帮助。
序列功能
FTL-G电源支持多步序列功能，电源会根据时间或者触发来更改工作状态，用于测试负载产品的功能及稳定性测试。例如电源多种状态跳变，模拟冲击，缓升缓降，开关机稳定性等。
远端感应功能

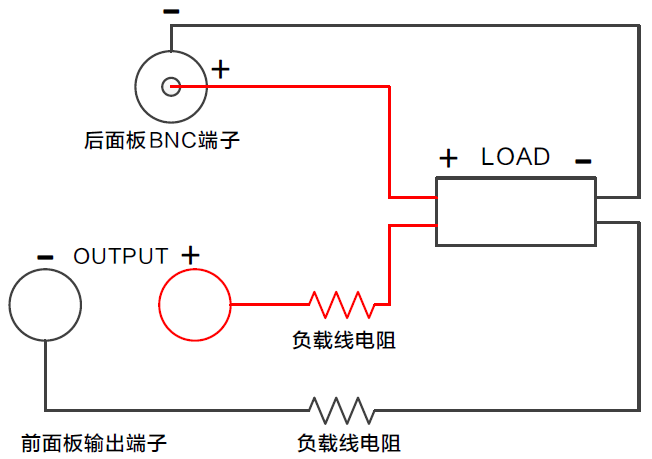

当负载消耗较大电流的时候，就会在电源到负载端子的连接线上产生压降，远端感应可以自动补偿负载线的压降。远端感应功能电源量测的接线示意图如下：
电池充电功能

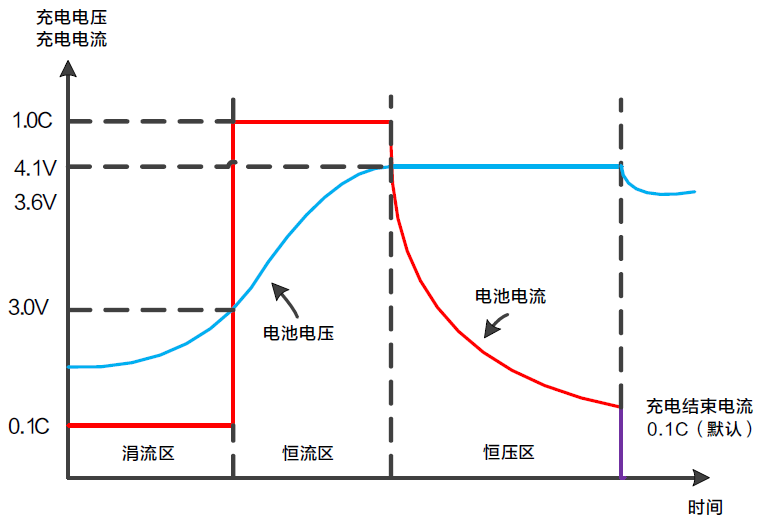

FTL-G可按指定模式对电池充电，可定义涓流充电门限电压、浮充电压、涓流充电电流、标准充电电流、终止电流门限、充电时间等参数，完全模拟对电池充电过程，能有效保护电池。
订购信息
| 型号 | 规格 | 型号 | 规格 |
| FTL110006G | 600W/1100V/0.65A | FTL15020G | 3000W/150V/20A |
| FTL36822G | 700W/368V/2.2A | FTL30200G | 6000W/30V/200A |
| FTL52516G | 750W/525V/1.65A | FTL60100G | 6000W/60V/100A |
| FTL63016G | 900W/630V/1.65A | FTL15040G | 6000W/150V/40A |
| FTL85011G | 900W/850V/1.1A | FTL12060G | 7200W/120V/60A |
| FTL110011G | 1000W/1100V/1.1A | FTL60150G | 9000W/60V/150A |
| FTL36832G | 1050W/368V/3.2A | FTL12075G | 9000W/120V/75A |
| FTL130011G | 1200W/1300V/1.1A | FTL15060G | 9000W/150V/60A |
| FTL15200G | 3000W/15V/200A | FTL60200G | 12000W/60V/200A |
| FTL30100G | 3000W/30V/100A | FTL120100G | 12000W/120V/100A |
| FTL6050G | 3000W/60V/50A | FTL15080G | 12000W/150V/80A |
| FTL12030G | 3000W/120V/30A | -- | -- |
规格参数
| 型号 | FTL36822G | FTL36832G | FTL52516G | FTL63016G |
| 额定直流输出（ 0℃～40℃ ） | ||||
| 电压 | 0～368V | 0～368V | 0～525V | 0～630V |
| 电流 | 0～2.2A | 0～3.2A | 0～1.65A | 0～1.65A |
| 功率 | 700W | 1050W | 750W | 900W |
| 过压保护 | 0.1～385V | 0.1～385V | 0.1～550V | 0.1～660V |
| 过流保护 | 0.01～2.4A | 0.01～3.6A | 0.01～1.8A | 0.01～1.8A |
| 电压输出 | ||||
| 电源效应 | ≤0.01%+30mV | |||
| 负载效应 | ≤0.01%+30mV | |||
| 恢复时间 | ≤100us(负载改变50%，最小负载0.5A) | |||
| 涟波和噪声 | ≤10mVrms(5Hz～1MHz) | |||
| 温度系数 | ≤100ppm/℃ | |||
| 设定精度 | ±(0.03% of reading +0.02% of FS)(25±5℃) | |||
| 设定分辨率 | 10mV | |||
| 电流输出 | ||||
| 电源效应 | ≤0.2%+3mA | |||
| 负载效应 | ≤0.2%+3mA | |||
| 涟波和噪声 | ≤1mArms | |||
| 设定精度 | ±(0.1% of reading + 0.1% of F.S.) (25±5℃) | |||
| 设定分辨率 | 1mA | |||
| 显示 | ||||
| 电压 | 5 digits display | |||
| 电流 | 5 digits display | |||
| 分辨率 | 10mV/1mA | |||
| 电压精度 | ±(0.02% of reading +0.02% of FS )(25±5℃) | |||
| 电流精度 | ±(0.1% of reading + 0.1% of FS)(25±5℃) | |||
| 保护 | 过载保护，极性接反保护，过压保护，过流保护，过温度保护 | |||
| 接口 | 标配RS232，RS485接口，支持SCPI指令集，MODBUS-RTU协议 | |||
| 其他功能 | 存储调出300组，上下限判断，熔断测试，脉冲输出，输出计时，定功率输出，低电阻测量 | |||
| 绝缘度 | 底座与端子间：≥20MΩ/500VDC底座与交流电源线间：≥30MΩ/500VDC | |||
| 操作环境 | 环境温度：0～40℃，相对湿度：≤80% | |||
| 电源输入 | AC220V±10%，50/60Hz，选配AC110V±10%，50/60Hz | |||
| 尺寸(W*H*D) | 430*130*550mm | |||
| 重量 | 28kg | 27kg | 27kg | 28kg |
规格参数
| 型号 | FTL85011G | FTL110006G | FTL110011G | FTL130011G |
| 额定直流输出（0 ℃ ～40℃ ） | ||||
| 电压 | 0～850V | 0～1100V | 0～1100V | 0～1300V |
| 电流 | 0～1.1A | 0～0.65A | 0～1.1A | 0～1.1A |
| 功率 | 900W | 600W | 1000W | 1200W |
| 过压保护 | 0.1～660V | 0.1～1200V | 0.1～1200V | 0.1～1400V |
| 过流保护 | 0.01～1.2A | 0.01～0.7A | 0.01～1.2A | 0.01～1.2A |
| 电压输出 | ||||
| 电源效应 | ≤0.01%+50mV | |||
| 负载效应 | ≤0.01%+50mV | |||
| 恢复时间 | ≤100us(负载改变50%，最小负载0.5A) | |||
| 涟波和噪声 | 10mVrms(5Hz～1MHz) | |||
| 温度系数 | ≤100ppm/℃ | |||
| 设定精度 | ±(0.03% of reading +0.02% of F.S.)(25±5℃) | |||
| 设定分辨率 | 100mV | |||
| 电流输出 | ||||
| 电源效应 | ≤0.2%+3mA | |||
| 负载效应 | ≤0.2%+3mA | |||
| 涟波和噪声 | ≤1mArms | |||
| 设定精度 | ±(0.1% of reading + 0.1% of F.S.)(25±5℃) | |||
| 设定分辨率 | 1mA | |||
| 显示 | ||||
| 电压 | 5 digits display | |||
| 电流 | 5 digits display | |||
| 分辨率 | 100mV/1mA | |||
| 电压精度 | ±(0.02% of reading +0.02% of F.S.)(25±5℃) | |||
| 电流精度 | ±(0.1% of reading + 0.1% of F.S.)(25±5℃) | |||
| 保护 | 过载保护，极性接反保护，过压保护，过流保护，过温度保护 | |||
| 接口 | 标配RS232，RS485接口，支持SCPI指令集，MODBUS-RTU协议 | |||
| 其他功能 | 存储调出300组，上下限判断，熔断测试，脉冲输出，输出计时，定功率输出，低电阻测量 | |||
| 绝缘度 | 底座与端子间：≥20MΩ/500VDC 底座与交流电源线间：≥30MΩ/500VDC | |||
| 操作环境 | 环境温度：0～40℃ 相对湿度：≤80% | |||
| 电源输入 | AC220V±10%，50/60Hz，选配AC110V±10%，50/60Hz | |||
| 尺寸(W*H*D) | 430*130*550mm | |||
| 重量 | 28kg | 28kg | 28kg | 30kg |
一般规格表
| 型号 | FTL-G 300V以下型号 |
| 电压输出 | |
| 电源效应 | ≤0.01%+3mV |
| 负载效应 | ≤0.02%+5mV |
| 恢复时间 | ≤100us(50% load change,minimum load 0.5A) |
| 涟波和噪声 | ≤0.02% of F.S. |
| 温度系数 | ≤100ppm/℃ |
| 设定精度 | ±(0.03% of reading + 0.02% of F.S.)(25±5℃) |
| 设定分辨率 | 1mV(V≤64V)/10mV(V>64V) |
| 电流输出 | |
| 电源效应 | ≤0.1%+3mA |
| 负载效应 | ≤ 0.05%+3mA(I≤3A)/≤0.05%+6mA(I>3A) |
| 涟波和噪声 | ＜0.1% of F.S. |
| 设定精度 | ±(0.1% of reading + 0.1% of FS)(25±5℃) |
| 设定分辨率 | 10mA(V≤64A)/100mV(V>64A) |
| 显示 | |
| 电压 | 5 digits display |
| 电流 | 5 digits display |
| 电压精度 | ±(0.02% of reading + 0.02% of F.S.)(25±5℃) |
| 电流精度 | ±(0.1% of reading + 0.1% of F.S.)(25±5℃) |
| 其它特性 | |
| 保护 | 过载保护，过压保护，过流保护，过温度保护 |
| 远程感应 | 最大补偿电压5%F.S. |
| 电池充电 | 支持电池充电功能，锂电池曲线充电功能 |
| 锁键盘 | 有 |
| 接口 | 标配RS232 接口，RS485接口，支持SCPI指令集、MODBUS-RTU协议 |
| 存储调出 | 300组 |
| 绝缘度 | 底座与端子间：≥20MΩ/500VDC，底座与交流电源线间：≥30MΩ/500VDC |
| 操作环境 | 环境温度：0～40℃，相对湿度：≤80% |
| 储存环境 | 环境温度：-10～70℃，相对湿度：≤70% |
| 电源输入 | AC 110V/220V±10%，50/60Hz |
