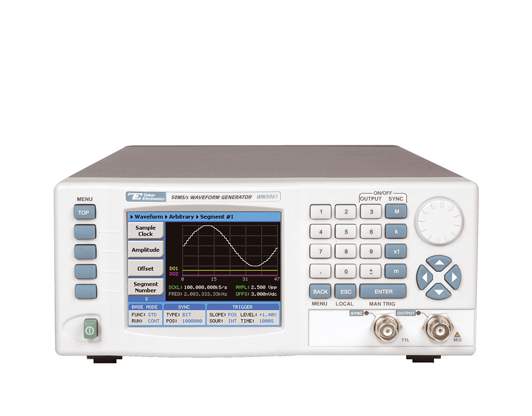

WW5061任意波形发生器

单通道 50MS/s 波形发生器

正弦波至 25MHz，方波至 15MHz

正弦输出至 50MHz，1Vp-p 至 50Ω

11 内置流行标准波形

14 位幅度分辨率

11 位频率分辨率（限制为 1μHz）

512k 标准波形存储器（1M 选项）

10Vp-p 至 50Ω，双倍转至高阻抗

AM、调频、任意调频、前端总线、斜坡式 FSK 调制

全面的内存管理

1 ppm 时钟精度和稳定性

线性和对数扫描

用户友好和菜单驱动的 3.8 英寸彩色 LCD 显示屏

局域网、USB 和 GPIB 接口

多仪器同步

免费的ArbConnection软件，IVI和MATLAB驱动程序

性能

该仪器以盒装形式结合了高频性能、多功能性和紧凑尺寸。这些仪器具有 1μHz 至 25MHz 范围内的信号输出、14 位垂直 DAC 分辨率和高达 1M 的任意波形缓冲器，具有出色的性能，并为最苛刻的测试激励挑战提供了解决方案。

多面性

可以生成四种波形类型：标准波形、任意波形、顺序任意波形和调制波形。这几乎就像在一个紧凑的封装中拥有四个不同的发电机。

作为函数发生器

大多数应用需要简单且可控的波形，例如正弦波和方波;这些函数以及更多函数驻留在内置库中，可以使用简单易用的击键调用输出。内置波形从查找表中以数字方式生成，可确保准确性和保真度。使用DDS技术生成控制时钟可增强时钟稳定性，从而提供无抖动和出色的频谱纯度。正弦波可以在高达25MHz的频率下产生。还有十个具有可控参数的附加波形，所有波形都可以从前面板访问。

任意波形发生器

复杂波形用于整个行业的测试目的。虽然这种波形的坐标可以很容易地在纸上或计算机上生成，但需要数字仪器来获取这些数据并将其转换为电子信号。任意波形发生器是唯一可以获取一组 X-Y 坐标并将其转换为现实生活中信号的工具。结合ArbConnection的强大功能，您可以创建和生成的内容没有限制。波形坐标可以从各种来源导入，例如 MATLAB、ASCII 文件等。您可以在其中一个作曲家屏幕上显示的任何内容都会在瞬间下载并由主输出生成。

用于高速测试的波形存储器

这些仪器标配 512k 波形存储器。为需要更长波形的应用提供可选的 1M 波形存储器，使 WW5061 处于比传统竞争对手更好的位置。波形存储器可通过远程主机访问，使用快速 GPIB、USB 或 LAN 接口，从而最大限度地减少为一个或多个测试下载多个波形时所需的测试时间。波形存储器的整个空间由可充电电池备份，允许在实验室中下载波形，并将发生器移动到另一个位置进行现场操作。

序列生成器

内存管理是当今任意波形发生器的必备条件。虽然很少有应用需要一个长存储器，但大多数波形需要有限数量的水平点。作为序列发生器，WW5061 允许您将整个内存划分为 2048 个较小的段，为每个段加载不同的波形，然后选择这些段的链接顺序以及每个段将执行的循环次数。这 允许 测试 软件 在 许多 不同 波形 之间 快速 切换， 而 不必 多次 下载， 从而 以 其他 竞争 产品 无法 复制 的 方式 提高 测试 吞吐量。

调制能力

敏捷性和调制功能为各种应用打开了大门。除了以任意波形生成功率生成任何形状和任何样式的波形外，该产品还可以生成标准调制方案，例如AM，FM，任意FM，FSK以及线性和对数扫描，所有这些都由发生器轻松创建和执行。

灵活的触发能力

大多数应用都需要信号的连续性。但是，当需要单个输出周期或必须与其他设备同步时，WW5061 可以置于不同的运行模式，以提供与其他系统组件的同步。该产品内置门控、触发和突发模式，当外部刺激装置不可用时，最后两种模式可以使用内置的自由运行的触发发生器进行操作。

易于使用

用户友好的大型 3.8 英寸背光彩色 LCD 显示屏便于浏览菜单、更新参数以及显示波形输出的详细和关键信息。结合数字键盘、光标位置控制和拨盘，前面板控件简化了任意波形发生器的复杂操作。

高速访问

访问速度是测试系统越来越重要的要求。仪器随附多种接口：LAN、USB 和 GPIB，因此可以选择最符合个人要求的接口。使用任何外部接口，控制仪器功能和特性以及下载波形和序列都是快速、省时的，并且很容易为每个系统量身定制，无论是一台笔记本电脑到仪器还是全功能的ATE系统。IVI驱动器和工厂支持将加快系统集成，从而最大限度地缩短上市时间并显著降低系统开发成本。

用于编写代码的多个环境

型号 WW5061 附带了一套完整的驱动程序，允许您在各种环境中编写应用程序，例如：Labview、CVI、C++、VB 和 MATLAB。您也可以将提供的dll链接到其他基于Windows的API，或者使用低级SCPI命令（可编程仪器的标准命令）对仪器进行编程，无论您的应用程序是为Windows，Linux还是Macintosh操作系统编写的。

多仪器同步

多个 WW5061/2 可以使用主从配置进行同步，使用户能够在其多通道需求中受益于相同的高质量性能。

套利连接

ArbConnection软件为您提供对仪器功能、模式和特性的完全控制。ArbConnection是一个强大的编辑工具，可让您轻松设计任何类型的波形。无论是内置的波形、脉冲或串行数据编辑器，还是内置的公式编辑器，您可以使用它创建自己的奇特函数，ArbConnection 几乎可以实现任何应用程序。
