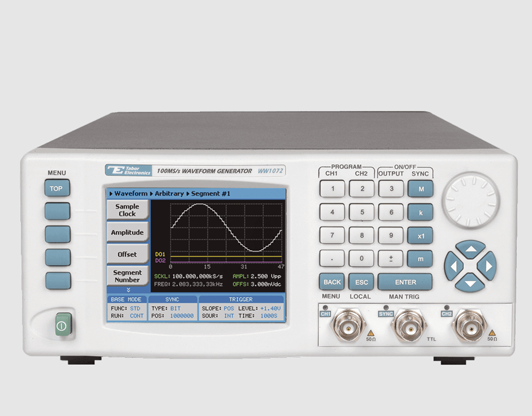

WW1072任意波形发生器

WW1072 100MS/s 双通道任意波形发生器

• 双通道 100MS/s 波形发生器

• 1M 标准波形存储器（2M/4M 选项）

• 正弦波至 50MHz，方波至 30MHz

• 正弦输出至 100MHz，1Vp-p 至 50Ω

• 11 内置流行标准波形

• 10Vp-p 至 50Ω，双倍转至高阻抗

• 14 位幅度分辨率

• 11 位频率分辨率（限制为 1μHz）

• AM、调频、任意调频、前端总线、斜坡式 FSK 调制

• 全面的内存管理

• 线性和对数扫描

• 1 ppm 时钟精度和稳定性

• 用户友好和菜单驱动的 3.8 英寸彩色 LCD 显示屏

• 局域网、USB 和 GPIB 接口

• 多仪器同步

• 免费的ArbConnection软件，IVI和MATLAB驱动程序

100MS/s 采样率

新技术要求正在推动通信系统使用越来越窄的信道宽度。100MS/s 的高采样率使 WW1072 成为对新编码方案进行故障排除的理想调制源。WW1072 还提供高速波形，以模拟信号失真、视频信号、组件故障以及电源线周期压降和瞬变。

高性能

WW1072 的每个通道都以极低的相位噪声从遥控器提供具有 14 位幅度分辨率和高达 14 位频率分辨率的精确波形。卓越的电气性能包括在整个频率范围内高达 10Vp-p 至 50Ù。可选滤波器可确保激励波形清晰，使发生器能够模拟调制波形。

14 位分辨率

14 位分辨率提供 16，384 个输出电平。这意味着甚至可以以出色的保真度生成音频波形。它还允许生成视频和其他复杂波形，其中小细节叠加在大信号上，以测试接收系统的响应。

函数发生器

当用作简单的函数发生器时，仪器提供十种基本波形，参数可调，所有波形都可以从前面板访问。这些是正弦、三角形、平方、脉冲、斜坡、正弦、高斯、指数（向上和向下）、噪声以及直流。正弦波和方波可以产生高达50MHz的频率。

高达 4M 的波形存储器

WW1072 提供 1M 字存储器标准和每通道 2M 或 4M 字可选，可选任意波形。此外，内存可以分为多达2048个段，可以通过许多不同的方式循环和链接。例如，使用4MS / s的100M字生成视频信号，持续时间为0.04秒，25Hz，即使没有任何重复元素的循环。

序列生成器

当使用测序设备时，WW1072的独特性是显而易见的。存储器段可以手动和在编程控制下以任意组合链接和重复。这 允许 测试 软件 在 许多 不同 波形 之间 快速 切换， 而 无需 多次 下载， 从而 以 竞争 产品 无法 比拟 的 方式 提高 测试 吞吐量。序列生成器有四种高级模式：自动、步进、单和混合，这使其成为更强大的工具。

高质量调制信号源

WW1072 的众多吸引人的功能之一是采样时钟调制功能。在普通的任意波形发生器中，要制作调频正弦波，必须输入完整的数学函数。WW1072 并非如此：所需要做的就是生成载波信号，然后调制时钟以获得所需的结果。采样时钟调制可以使用内部波形（如正弦波、方波、三角波和斜坡）或使用下载的任意调制波形来完成。这允许您生成使用方程难以或不可能定义的信号。AM，线性和对数扫描，FSK和斜坡FSK也可用。

触发设施

无论波形发生系统的用途如何，对生成的外部控制的需求都至关重要。WW1072 的触发功能在多功能性上与生成功能相匹配。在最简单的模式下，信号连续输出。WW1072 还提供触发模式、门控模式、外部突发模式和内部突发模式，所有这些都可以使用外部触发信号或内部触发。已经提到了使用外部资源来提示段切换。

通道间相位控制

在 WW1072 中，两个通道共享一个公共采样时钟，两个通道都由同一源触发，确保通道间时序紧密同步。通过允许控制通道起始相位，分辨率低至1个波形点，实现了对通道间相位偏移的精确控制。这样可以研究极其精确的时序或相位依赖性，例如高速数字通信系统中的依赖性。

易于使用

用户友好的大型 3.8 英寸背光彩色 LCD 显示屏便于浏览菜单、更新参数以及显示波形输出的详细和关键信息。结合数字键盘、光标位置控制和拨盘，前面板控件简化了任意波形发生器的复杂操作。

高速访问

访问速度是测试系统越来越重要的要求。仪器包括各种接口：LAN、USB 和 GPIB，因此可以选择最符合个人要求的接口。使用任何外部接口，控制仪器功能和特性以及下载波形和序列都快速、省时，并且易于为每个系统量身定制，无论是笔记本电脑到仪器还是功能齐全的ATE系统。IVI驱动器和工厂支持将加快系统集成，从而最大限度地缩短上市时间并显著降低系统开发成本。

用于编写代码的多个环境

型号 WW1072 附带了一套完整的驱动程序，允许您在各种环境中编写应用程序，例如：Labview、CVI、C++、VB 和 MATLAB。您也可以将提供的dll链接到其他基于Windows的API，或者使用低级SCPI命令（可编程仪器的标准命令）对仪器进行编程，无论您的应用程序是为Windows，Linux还是Macintosh操作系统编写的。

多仪器同步

可以使用主从配置同步多个 WW1071/2，使用户能够在其多通道需求中受益于相同的高质量性能。

套利连接

ArbConnection是一个图形工具，提供无限的任意波形源。使用ArbConnection软件，您可以控制仪器的功能，模式和特性。您 还 可以 创建 几乎 无限 的 测试 波形。手绘草图允许您绘制自己的自定义波形，以便快速分析模拟信号。您可以使用内置的公式编辑器来创建自己的奇异函数。添加或减去傅里叶级数的分量以表征数字或模拟滤波器，或将随机噪声注入信号以测试对辅助噪声的抗扰度。
