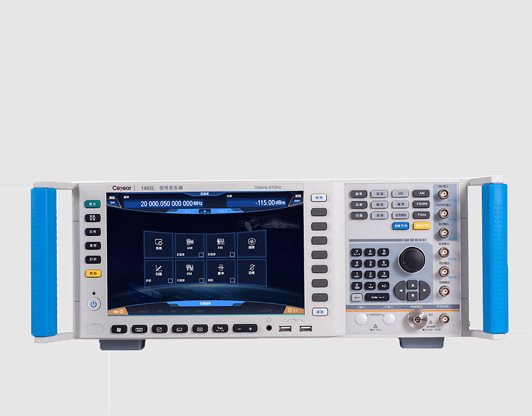

1465C/D/F/H/L信号发生器
厂商名称：Ceyear/思仪
产品型号：1465C/1465D/1465F/1465H/1465L
市场价格：¥面议 (仅供参考)
描述：
- 详细说明
- 产品手册
产品综述
1465系列信号发生器频率范围覆盖100kHz～67GHz，具有卓越的频谱纯度和输出功率指标，单边带相位噪声10GHz载波10kHz频偏-126dBc/Hz，最大输出功率可达1W 20GHz，输出功率动态范围大于150dB，可满足对测试信号的高端需求；具有高精度模拟扫描功能、性能优异的模拟调制和脉冲调制功能，内部调制信号发生器频率高达10MHz，信号波形多样，脉冲调制最小脉宽20ns并能产生灵活的脉冲串，能够满足对模拟调制和脉冲调制的各种测试需求；具有10.1吋大显示屏、1280×800像素高分辨率，并支持按键、鼠标、触摸屏等多种操作方式，提升操作体验的同时可以提高测试效率。1465无论是连续波还是调制信号，信号质量优异，既是理想的本振源和时钟源，也是高性能的模拟仿真信号源，主要用于高性能接收机测试和元器件参数测试等方面，适用于航空、航天、通信以及导航设备等众多领域。
技术规范
频率特性 | |||||||||||||||||||||
频率范围 | 1465C:100kHz~10GHz 1465D:100kHz~20GHz 1465D+H06: 10MHz~20GHz 1465F:100kHz~40GHz 1465H:100kHz~50GHz 1465L:100kHz~67GHz (最高频率至70GHz) | 频率 | N（内部YO谐波次数） | ||||||||||||||||||
100kHz≤f≤250MHz | 1/8 | ||||||||||||||||||||
250MHz＜f≤500MHz | 1/16 | ||||||||||||||||||||
500MHz＜f≤1GHz | 1/8 | ||||||||||||||||||||
1GHz＜f≤2GHz | 1/4 | ||||||||||||||||||||
2GHz＜f≤3.2GHz | 1/2 | ||||||||||||||||||||
3.2GHz＜f≤10GHz | 1 | ||||||||||||||||||||
10GHz＜f≤20GHz | 2 | ||||||||||||||||||||
20GHz＜f≤40GHz | 4 | ||||||||||||||||||||
40GHz＜f≤67GHz | 8 | ||||||||||||||||||||
频率分辨率 | 0.001Hz | ||||||||||||||||||||
频率切换时间 | ＜20ms | ||||||||||||||||||||
时基老化率（典型值2） | ±5×10 -10 /天（连续通电30天后） | ||||||||||||||||||||
参考输出 | 频率 | 10MHz | |||||||||||||||||||
功率 | >+4dBm，至50Ω负载 | ||||||||||||||||||||
参考输入 | 频率 | 1～50MHz，步进1Hz | |||||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | ||||||||||||||||||||
扫描特性 | |||||||||||||||||||||
扫描模式 | 步进扫描 列表扫描 模拟扫描 功率扫描 | ||||||||||||||||||||
模拟扫频 （选件H03） | 最大扫描速度 | 100kHz≤f≤500MHz | 25MHz/ms | ||||||||||||||||||
500MHz＜f≤1GHz | 50MHz/ms | ||||||||||||||||||||
1GHz＜f≤2GHz | 100MHz/ms | ||||||||||||||||||||
2GHz＜f≤3.2GHz | 200MHz/ms | ||||||||||||||||||||
3.2GHz＜f | 400MHz/ms | ||||||||||||||||||||
扫描准确度 | ±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） | ||||||||||||||||||||
功率特性 | |||||||||||||||||||||
最小功率 | 型号 | 标配 | 选件H01A/B | ||||||||||||||||||
1465C/D/F | -20dBm | -110dBm（可设置-135dBm） | |||||||||||||||||||
1465D+选件H06 | -10dBm | -90dBm（可设置-125dBm） | |||||||||||||||||||
1465H/L | -20dBm | -90dBm（可设置-110dBm） | |||||||||||||||||||
最大功率 （25±10°C） | 频率范围 | 标配 | 程控步进衰减器选件H01A/B | 大功率输出选件H05 | 选件H01A/B+H05 | ||||||||||||||||
1465C/D | |||||||||||||||||||||
100kHz≤f≤20GHz | 15dBm | 15dBm | 20dBm | 20dBm | |||||||||||||||||
1465D+选件H06 | |||||||||||||||||||||
10MHz≤f≤20GHz | 28dBm | 27dBm | --- | --- | |||||||||||||||||
1465F | |||||||||||||||||||||
100kHz≤f≤9GHz | 12dBm | 12dBm | 20dBm | 20dBm | |||||||||||||||||
9GHz＜f≤40GHz | 12dBm | 12dBm | 17dBm | 17dBm | |||||||||||||||||
1465H/L | |||||||||||||||||||||
100kHz≤f≤15GHz | 5dBm | 5dBm | 17dBm | 17dBm | |||||||||||||||||
15GHz＜f≤30GHz | 5dBm | 5dBm | 13dBm | 13dBm | |||||||||||||||||
30GHz＜f≤67GHz | 5dBm | 4dBm | 8dBm | 8dBm | |||||||||||||||||
功率准确度 （25±10°C） | 标配 | ||||||||||||||||||||
频率 功率（dBm） | >20 | >10～20 | >-10～10 | -20～-10 | |||||||||||||||||
100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||||
2GHz＜f≤20GHz | --- | ±0.8dB | ±0.8dB | ±1.5dB | |||||||||||||||||
20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.8dB | |||||||||||||||||
40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.8dB | |||||||||||||||||
50GHz＜f≤67GHz | --- | --- | ±1.5dB | ±2.0dB | |||||||||||||||||
1465D+增强大功率输出选件H06 | |||||||||||||||||||||
500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.9dB | --- | |||||||||||||||||
H01A/B程控步进衰减器选件 | |||||||||||||||||||||
频率 功率（dBm） | >20 | >10～20 | >-10～10 | >-70～-10 | -90～-70 | ||||||||||||||||
100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±0.7dB | ±1.5dB | ||||||||||||||||
2GHz＜f≤20GHz | --- | ±0.8dB | ±0.8dB | ±0.9dB | ±1.8dB | ||||||||||||||||
20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.0dB | ±2.0dB | ||||||||||||||||
40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.5dB | ±2.5dB | ||||||||||||||||
50GHz＜f≤67GHz | --- | --- | ±1.5dB | ±1.8dB | ±3.0dB | ||||||||||||||||
1465D+增强大功率输出选件H06 | |||||||||||||||||||||
500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.8dB | ±1.1dB | ±2.0dB | ||||||||||||||||
功率分辨率 | 0.01dB | ||||||||||||||||||||
功率温度稳定性 | 0.02dB/℃（典型值） | ||||||||||||||||||||
输出阻抗 | 50Ω（额定值3） | ||||||||||||||||||||
源驻波比VSWR （内稳幅）（典型值） | 100kHz≤f≤20GHz | ＜1.6 | |||||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | ||||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | ||||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（额定值） | ||||||||||||||||||||
频谱纯度4 | |||||||||||||||||||||
谐波 （在+10dBm与最大输出功率两者中的较小者） | 频率 | 标配 | 增强大功率选件H06 | ||||||||||||||||||
100kHz≤f≤10MHz | ＜-25dBc | --- | |||||||||||||||||||
10MHz＜f≤2GHz | ＜-30dBc | ＜-25dBc | |||||||||||||||||||
2GHz＜f≤6GHz （1465B） | ＜-30dBc | --- | |||||||||||||||||||
2GHz＜f≤9GHz | ＜-55dBc | ＜-35dBc | |||||||||||||||||||
9GHz＜f≤14GHz | ＜-55dBc | ＜-27dBc | |||||||||||||||||||
14GHz＜f≤20GHz | ＜-55dBc | ＜-30dBc | |||||||||||||||||||
20GHz＜f≤67GHz | ＜-50dBc（典型值） | --- | |||||||||||||||||||
分谐波（在+10dBm与最大输出功率两者中的较小者） | 100kHz≤f≤10GHz | 无 | |||||||||||||||||||
10GHz＜f≤20GHz | <-60dBc | ||||||||||||||||||||
20GHz＜f≤67GHz | <-50dBc | ||||||||||||||||||||
非谐波（在0dBm处，3kHz频偏以远） | 频率 | 标配 | 选件H04 | ||||||||||||||||||
100kHz≤f≤250MHz | ＜-58dBc | ＜-58dBc | |||||||||||||||||||
250MHz＜f≤3.2GHz | ＜-74dBc | ＜-80dBc | |||||||||||||||||||
3.2GHz＜f≤10GHz | ＜-62dBc | ＜-70dBc | |||||||||||||||||||
10GHz＜f≤20GHz | ＜-56dBc | ＜-64dBc | |||||||||||||||||||
20GHz＜f≤40GHz | ＜-50dBc | ＜-58dBc | |||||||||||||||||||
40GHz＜f≤67GHz | ＜-44dBc | ＜-52dBc | |||||||||||||||||||
单边带相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | 频率 | 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | ||||||||||||||
100kHz≤f≤250MHz | --- | --- | -104 | -121 | -128 | -130 | |||||||||||||||
250 MHz＜f≤500MHz | --- | --- | -108 | -126 | -132 | -136 | |||||||||||||||
0.5 GHz＜f≤1GHz | --- | --- | -101 | -121 | -130 | -130 | |||||||||||||||
1 GHz＜f≤2GHz | --- | --- | -96 | -115 | -124 | -124 | |||||||||||||||
2 GHz＜f≤3.2GHz | --- | --- | -92 | -111 | -120 | -120 | |||||||||||||||
3.2 GHz＜f≤10GHz | --- | --- | -81 | -101 | -110 | -110 | |||||||||||||||
10 GHz＜f≤20GHz | --- | --- | -75 | -95 | -104 | -104 | |||||||||||||||
20 GHz＜f≤40GHz | --- | --- | -69 | -89 | -98 | -98 | |||||||||||||||
40 GHz＜f≤67GHz | --- | --- | -64 | -84 | -92 | -92 | |||||||||||||||
H04超低相位噪声选件 | |||||||||||||||||||||
100kHz≤f≤250MHz5 | -64 | -92 | -105 | -123 | -138 | -141 | |||||||||||||||
250 MHz＜f≤500MHz | -67 | -93 | -111 | -126 | -138 | -142 | |||||||||||||||
0.5 GHz＜f≤1GHz | -62 | -91 | -105 | -123 | -138 | -138 | |||||||||||||||
1 GHz＜f≤2GHz | -57 | -86 | -100 | -117 | -133 | -133 | |||||||||||||||
2 GHz＜f≤3.2GHz | -52 | -81 | -96 | -113 | -128 | -128 | |||||||||||||||
3.2 GHz＜f≤10GHz | -43 | -72 | -85 | -105 | -120 | -120 | |||||||||||||||
10 GHz＜f≤20GHz | -37 | -66 | -79 | -98 | -114 | -114 | |||||||||||||||
20 GHz＜f≤40GHz | -31 | -60 | -73 | -91 | -108 | -108 | |||||||||||||||
40 GHz＜f≤67GHz | -26 | -54 | -68 | -85 | -102 | -102 | |||||||||||||||
调制特性 | |||||||||||||||||||||
频率调制 （10MHz＜f≤50GHz,选件H02A） | 最大频偏：N×16MHz（N为YO谐波次数） 准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）： <± (3.5%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1% | ||||||||||||||||||||
相位调制 （10MHz＜f≤50GHz,选件H02A） | 最大相偏： 正常模式：N×16rad（N为YO谐波次数） 宽带模式：N×1.6rad（N为YO谐波次数） 准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (5%×设置相偏+0.01 rad) 调制率（3dB带宽）： 窄带模式 DC～1MHz（典型值） 宽带模式 DC～10MHz（典型值） 失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，总谐波失真）：<1% | ||||||||||||||||||||
幅度调制 （10MHz＜f≤50GHz,选件H02A） | 最大深度：＞90％ 调制率（3 dB带宽, 30%调制深度）：DC～100kHz 准确度（1kHz调制率,30%调制深度）：±（6％×设置深度+1％） 失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.5% | ||||||||||||||||||||
脉冲调制 （选件H02B） | 500MHz～3.2GHz | 大于3.2GHz | |||||||||||||||||||
开关比6 | ＞80dB | ＞80dB | |||||||||||||||||||
上升下降时间 | ＜20ns | ＜20ns | |||||||||||||||||||
内稳幅最小脉宽 | 1μs | 1μs | |||||||||||||||||||
非稳幅最小脉宽 | 0.1μs | 0.1μs | |||||||||||||||||||
窄脉冲调制 （选件H02C） | 50MHz～3.2GHz | 大于3.2GHz | |||||||||||||||||||
开关比6 | ＞80dB | ＞80dB | |||||||||||||||||||
上升下降时间 | ＜15ns | ＜10ns | |||||||||||||||||||
内稳幅最小脉宽 | 1μs | 1μs | |||||||||||||||||||
非稳幅最小脉宽 | 30ns | 20ns | |||||||||||||||||||
内部调制信号发生器 （选件H02A/B/C） | 提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号 波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 频率范围：正弦波、双正弦、扫频正弦ＤＣ～10MHz；方波、三角波、锯齿波0.1Hz～100kHz 频率分辨率：0.1Hz 低频输出：幅度0～5Vpeak（额定值），至50Ω负载 脉冲调制信号：脉冲宽度：20ns～（42s-10ns）脉冲周期：100ns～42s 分辨率：10ns | ||||||||||||||||||||
一般特性 | |||||||||||||||||||||
射频输出端口 | 1465C：N型（阴），阻抗50Ω 1465D：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω 1465F：2.4mm（阳），阻抗50Ω 1465H/L：1.85 mm（阳），阻抗50Ω | ||||||||||||||||||||
最大外形尺寸 （宽×高×深） | 517mm×192mm×550mm（包括把手和防护底角） 435mm×178mm×498mm（不包括把手和防护底角） | ||||||||||||||||||||
重量 | ＜28千克（型号、选件配置不同，重量不同） | ||||||||||||||||||||
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | ||||||||||||||||||||
功耗 | 小于350W | ||||||||||||||||||||
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ | ||||||||||||||||||||
