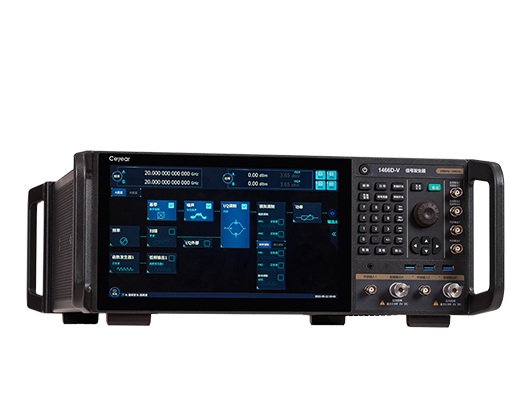

1466-V系列信号发生器
厂商名称：Ceyear/思仪
产品型号：1466C-V/1466D-V/1466E-V/1466G-V/1466H-V/1466L-V
市场价格：¥面议 (仅供参考)
描述：
- 详细说明
- 产品手册
产品综述
Ceyear 1466-V系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、射频调制带宽大、信号频谱纯度高，具有高准确度和大动态范围的功率输出，以及出色的矢量调制精度和ACPR性能，搭配单机双射频通道和多机级联的设计，可满足您各类测试要求。模拟调制、数字调制、衰落模拟、AWGN等丰富的内置功能让日常测试更加便捷。配合模拟软件实现多场景信号仿真模拟，让支撑无线通信、移动通信等复杂场景测试得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义和基带波形预览等一系列新功能，打造用户的测试幸福感。Ceyear 1466-V系列信号发生器是通信、航空航天等尖端技术领域从元器件级到系统级高标准测试的理想选择。
频率范围
6kHz~110GHz
射频调制带宽
2GHz
单边带相位噪声（10GHz载波10kHz频偏）
-132dBc/Hz
最大输出功率
+20dBm
最小输出功率
-120dBm
技术规范
频率特性 | ||||||||||||||||||||||||||||||
频率范围 | 1466C-V：6kHz～13GHz 1466D-V：6kHz～20GHz 1466E-V：6kHz～33GHz 1466G-V：6kHz～45GHz 1466H-V：6kHz～53GHz 1466L-V：6kHz～67GHz | 频率 | N（内部YO谐波次数） | |||||||||||||||||||||||||||
6kHz≤f≤10MHz | - | |||||||||||||||||||||||||||||
10MHz＜f≤50MHz | - | |||||||||||||||||||||||||||||
50MHz＜f≤62.5MHz | 1/256 | |||||||||||||||||||||||||||||
62.5MHz＜f≤125MHz | 1/128 | |||||||||||||||||||||||||||||
125MHz＜f≤250MHz | 1/64 | |||||||||||||||||||||||||||||
250MHz＜f≤500MHz | 1/32 | |||||||||||||||||||||||||||||
500MHz＜f≤1GHz | 1/16 | |||||||||||||||||||||||||||||
1GHz＜f≤2GHz | 1/8 | |||||||||||||||||||||||||||||
2GHz＜f≤4GHz | 1/4 | |||||||||||||||||||||||||||||
4GHz＜f≤8GHz | 1/2 | |||||||||||||||||||||||||||||
8GHz＜f≤20GHz | 1 | |||||||||||||||||||||||||||||
20GHz＜f≤40GHz | 2 | |||||||||||||||||||||||||||||
40GHz＜f≤67GHz | 4 | |||||||||||||||||||||||||||||
频率分辨率 | 0.001Hz | |||||||||||||||||||||||||||||
频率切换时间 | ＜15ms | |||||||||||||||||||||||||||||
时基老化率（典型值） | ±5×10 -10 /天（连续通电30天后） | |||||||||||||||||||||||||||||
参考输出 | 频率 | 10MHz | ||||||||||||||||||||||||||||
功率 | >+4dBm，至50Ω负载 | |||||||||||||||||||||||||||||
参考输入 | 频率 | 1～100MHz，步进1Hz | ||||||||||||||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | |||||||||||||||||||||||||||||
扫描特性 | ||||||||||||||||||||||||||||||
扫描模式 | 步进扫描 列表扫描 模拟扫描（斜坡扫描，选件S15） | |||||||||||||||||||||||||||||
功率扫描（选件S16） | ||||||||||||||||||||||||||||||
模拟扫描（斜坡扫描） （选件S15） | 最大扫描速度 | f>4GHz | 400MHz/ms | |||||||||||||||||||||||||||
扫描准确度 | ±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） | |||||||||||||||||||||||||||||
功率特性 | ||||||||||||||||||||||||||||||
最小功率 | 型号 | 标配 | 程控步进衰减器选件H01-90/120/130 | |||||||||||||||||||||||||||
1466C/D/E/G-V | -10dBm（可设置-20dBm） | 选件H01-130：-120.0dBm（可设置-150dBm） | ||||||||||||||||||||||||||||
1466H/L-V | -10dBm（可设置-20dBm） | 选件H01-90：-90.0dBm（可设置-110dBm） 选件H01-120：-90.0dBm（可设置-140dBm） | ||||||||||||||||||||||||||||
最大功率 （连续波，25±10°C） | 1466C-V | |||||||||||||||||||||||||||||
频段 | 标配 | 程控步进衰减器选件 H01-130 H01-B130 | 大功率输出选件 H05-13 H05-B13 | 程控步进衰减器选件+大功率输出选件H01-130 H05-13 H01-B130 H05-B13 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||||
50MHz＜f≤13GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
1466D-V | ||||||||||||||||||||||||||||||
频段 | 标配 | 程控步进衰减器选件 H01-130 H01-B130 | 大功率输出选件 H05-20 H05-B20 | 程控步进衰减器选件+大功率输出选件H01-130 H05-20 H01-B130 H05-B20 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||||
50MHz＜f≤20GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
1466E-V | ||||||||||||||||||||||||||||||
频段 | 标配 | 程控步进衰减器选件 H01-130 H01-B130 | 大功率输出选件 H05-33 H05-B33 | 程控步进衰减器选件+大功率输出选件H01-130 H05-33 H01-B130 H05-B33 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||||||||||||||
30GHz＜f≤33GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
1466G-V | ||||||||||||||||||||||||||||||
频段 | 标配 | 程控步进衰减器选件 H01-130， H01-B130 | 大功率输出选件 H05-45， H05-B45 | 程控步进衰减器选件+大功率输出选件H01-130 H05-45， H01-B130 H05-B45 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||||||||||||||
30GHz＜f≤40GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
40GHz＜f≤45GHz | ≥+12.0 | ≥+12.0 | ≥+14.0 | ≥+14.0 | ||||||||||||||||||||||||||
1466H-V | ||||||||||||||||||||||||||||||
频段 | 标配 | 程控步进衰减器选件 H01-90/120， H01-B90/B120 | 大功率输出选件 H05-53， H05-B53 | 程控步进衰减器选件+大功率输出选件H01-90/120+H05-53， H01-B90/120+H05-B53 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤35GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||||||||||||||
35GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||||||||||||||
40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||||||||||||||
1466L-V | ||||||||||||||||||||||||||||||
频段 | 标配 | 程控步进衰减器选件 H01-90/120， H01-B90/B120 | 大功率输出选件 H05-67 H05-B67， | 程控步进衰减器选件+大功率输出选件H01-90/120+H05-53， H01-B90/120+H05-B53 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤35GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||||||||||||||
35GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||||||||||||||
40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||||||||||||||
53GHz＜f≤65GHz | ≥+8.0 | ≥+8.0 | ≥+18.0 | ≥+16.0 | ||||||||||||||||||||||||||
65GHz＜f≤67GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+12.0 | ||||||||||||||||||||||||||
功率准确度 （25±10°C） | 标配 | |||||||||||||||||||||||||||||
功率（dBm） 频率 | -10dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | |||||||||||||||||||||||||||
6kHz≤f≤50MHz | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||||
50MHz＜f≤3GHz | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||||||||||||||||
3GHz＜f≤20GHz | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||||||||||||||||
20GHz＜f≤40GHz | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||||
40GHz＜f≤50GHz | ±1.3dB | ±1.3dB | — | |||||||||||||||||||||||||||
50GHz＜f≤67GHz | ±1.8dB | ±1.8dB | — | |||||||||||||||||||||||||||
H01-130/120/90/50/B130程控步进衰减器选件 | ||||||||||||||||||||||||||||||
功率（dBm） 频率 | +120dBm＜P≤-90dBm | -90dBm＜P≤-50dBm | -50dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | |||||||||||||||||||||||||
6kHz≤f≤50MHz | — | ±1.5dB | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||
50MHz＜f≤3GHz | ±1.2dB | ±0.7dB | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||||||||||||||
3GHz＜f≤20GHz | ±1.8dB | ±0.9dB | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||||||||||||||
20GHz＜f≤40GHz | — | ±1.2dB | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||
40GHz＜f≤50GHz | — | ±1.5dB | ±1.3dB | ±1.3dB | — | |||||||||||||||||||||||||
50GHz＜f≤67GHz | — | ±2.0dB | ±1.8dB | ±1.8dB | — | |||||||||||||||||||||||||
功率分辨率 | 0.01dB | |||||||||||||||||||||||||||||
功率温度稳定性 | 0.02dB/℃（典型值） | |||||||||||||||||||||||||||||
输出阻抗 | 50Ω（额定值） | |||||||||||||||||||||||||||||
源驻波比VSWR （内稳幅）（典型值） | 100kHz≤f≤20GHz | ＜1.6 | ||||||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | |||||||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | |||||||||||||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（额定值） | |||||||||||||||||||||||||||||
频谱纯度 | ||||||||||||||||||||||||||||||
谐波 （在+10dBm与最大输出功率两者中的较小者） | 频率 | 标配 | ||||||||||||||||||||||||||||
6kHz≤f≤3GHz | ＜-30dBc | |||||||||||||||||||||||||||||
3GHz＜f≤67GHz | ＜-55dBc | |||||||||||||||||||||||||||||
分谐波（在+10dBm与最大输出功率两者中的较小者） | 100kHz≤f≤20GHz | <-80dBc | ||||||||||||||||||||||||||||
20GHz＜f≤40GHz | <-60dBc | |||||||||||||||||||||||||||||
40GHz＜f≤67GHz | <-50dBc | |||||||||||||||||||||||||||||
非谐波（在0dBm处，3kHz频偏以远） | 频率 | 选件H04-1 | 选件H04-2 | |||||||||||||||||||||||||||
6kHz≤f≤250MHz | ＜-58dBc | ＜-68dBc | ||||||||||||||||||||||||||||
250MHz＜f≤4GHz | ＜-70dBc | ＜-80dBc | ||||||||||||||||||||||||||||
4GHz＜f≤10GHz | ＜-70dBc | ＜-80dBc | ||||||||||||||||||||||||||||
10GHz＜f≤20GHz | ＜-64dBc | ＜-74dBc | ||||||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜-58dBc | ＜-68dBc | ||||||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜-45dBc | ＜-45dBc | ||||||||||||||||||||||||||||
单边带相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | H04-1低相位噪声选件 | |||||||||||||||||||||||||||||
频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | |||||||||||||||||||||||
100MHz | — | ＜-118 | ＜-141 | ＜-148 | ＜-150 | — | — | |||||||||||||||||||||||
250MHz＜f≤500MHz | — | ＜-111 | ＜-130 | ＜-145 | ＜-143 | — | — | |||||||||||||||||||||||
0.5 GHz＜f≤1GHz | — | ＜-105 | ＜-124 | ＜-140 | ＜-138 | — | — | |||||||||||||||||||||||
1 GHz＜f≤2GHz | — | ＜-100 | ＜-118 | ＜-134 | ＜-132 | — | — | |||||||||||||||||||||||
2 GHz＜f≤4GHz | — | ＜-93 | ＜-113 | ＜-128 | ＜-126 | — | — | |||||||||||||||||||||||
4GHz＜f≤10GHz | — | ＜-85 | ＜-105 | ＜-120 | ＜-118 | — | — | |||||||||||||||||||||||
10GHz＜f≤20GHz | — | ＜-79 | ＜-99 | ＜-114 | ＜-112 | — | — | |||||||||||||||||||||||
20GHz＜f≤40GHz | — | ＜-73 | ＜-93 | ＜-108 | ＜-106 | — | — | |||||||||||||||||||||||
40GHz＜f≤67GHz | — | ＜-67 | ＜-87 | ＜-103 | ＜-101 | — | — | |||||||||||||||||||||||
67GHz＜f≤110GHz | — | ＜-61 | ＜-81 | ＜-97 | ＜-95 | — | — | |||||||||||||||||||||||
H04-2超低相位噪声选件 | ||||||||||||||||||||||||||||||
频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | |||||||||||||||||||||||
100MHz | ＜-102 | ＜-118 | ＜-141 | ＜-148 | ＜-150 | ＜-152 | ＜-152 | |||||||||||||||||||||||
250MHz＜f≤500MHz | ＜-92 | ＜-112 | ＜-135 | ＜-146 | ＜-148 | ＜-150 | ＜-150 | |||||||||||||||||||||||
0.5GHz＜f≤1GHz | ＜-90 | ＜-110 | ＜-134 | ＜-144 | ＜-147 | ＜-150 | ＜-150 | |||||||||||||||||||||||
1GHz＜f≤2GHz | ＜-88 | ＜-104 | ＜-127 | ＜-138 | ＜-142 | ＜-148 | ＜-148 | |||||||||||||||||||||||
2 GHz＜f≤4GHz | ＜-82 | ＜-99 | ＜-122 | ＜-135 | ＜-136 | ＜-146 | ＜-148 | |||||||||||||||||||||||
4GHz＜f≤10GHz | ＜-77 | ＜-91 | ＜-115 | ＜-128 | ＜-128 | ＜-140 | ＜-154 | |||||||||||||||||||||||
10GHz＜f≤20GHz | ＜-71 | ＜-85 | ＜-109 | ＜-122 | ＜-122 | ＜-134 | ＜-152 | |||||||||||||||||||||||
20GHz＜f≤40GHz | ＜-63 | ＜-79 | ＜-99 | ＜-116 | ＜-116 | ＜-128 | ＜-142 | |||||||||||||||||||||||
40GHz＜f≤67GHz | ＜-57 | ＜-73 | ＜-94 | ＜-110 | ＜-110 | ＜-122 | ＜-136 | |||||||||||||||||||||||
调制特性 | ||||||||||||||||||||||||||||||
频率调制 （50MHz＜f≤50GHz,选件S11） | 最大频偏：N×20MHz（N为基波谐波次数） 准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）： <± (2.5%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1% | |||||||||||||||||||||||||||||
相位调制 （50MHz＜f≤50GHz,选件S11） | 最大相偏： 正常模式：N×20.0rad（N为YO谐波次数） 宽带模式：N×2rad 低噪声模式：N×0.2rad 准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (3%×设置相偏+0.01 rad) 调制率（3dB带宽）： 宽带模式 DC～10MHz（典型值） 失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，总谐波失真）：<0.8% | |||||||||||||||||||||||||||||
幅度调制 （10MHz＜f≤50GHz,选件S11） | 最大深度：＞90％ 调制率（3 dB带宽, 30%调制深度）：DC～100kHz 准确度（1kHz调制率,30%调制深度）：±（5％×设置深度+1％） 失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.0% | |||||||||||||||||||||||||||||
脉冲调制（f＞50MHz， S13覆盖S12功能指标） | 脉冲调制选件S12 | |||||||||||||||||||||||||||||
开关比 | ＞80dB | |||||||||||||||||||||||||||||
上升下降时间 | ＜20ns | |||||||||||||||||||||||||||||
重复频率 | 0Hz～25MHz | |||||||||||||||||||||||||||||
最小脉宽 | 0.1μs | |||||||||||||||||||||||||||||
窄脉冲调制选件S13 | ||||||||||||||||||||||||||||||
开关比 | ＞80dB | |||||||||||||||||||||||||||||
上升下降时间 | ＜10ns | |||||||||||||||||||||||||||||
重复频率 | 0Hz～25MHz | |||||||||||||||||||||||||||||
最小脉宽 | 20ns | |||||||||||||||||||||||||||||
低频输出/函数发生器（选件S14） | 支持频率/相位调制、幅度调制调制源输出 波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 频率范围：正弦波、双正弦、扫频正弦ＤＣ～10MHz；方波、三角波、锯齿波0.1Hz～1MHz 频率分辨率：0.1Hz 低频输出：幅度0～5Vpp（额定值），至50Ω负载 | |||||||||||||||||||||||||||||
矢量调制精度（EVM，RMS%，校准后，0dBm，25℃±10℃） | 通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，f＞100MHz）： 100MHz＜f≤4GHz ＜0.8% 4GHz＜f≤20GHz ＜1.0% 20GHz＜f≤40GHz ＜1.2% 40GHz＜f≤67GHz ＜1.4% CDMA（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）： ＜0.7% (2GHz） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS，选件S01）： ＜0.85% (100MHz,3.5GHz） ＜1.0% (100MHz,10GHz） ＜1.2% (100MHz,28GHz） ＜1.8% (100MHz,42.5GHz） | |||||||||||||||||||||||||||||
邻道功率比（ACPR，校准后，25℃±10℃）
| CDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式，0dBm） ＞64dBc (2GHz） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS，选件S01） 1466C/D/E/F -V ＞52dBc (100MHz,3.5GHz, 0dBm） ＞51dBc (100MHz,10GHz，0dBm） ＞48dBc (100MHz,28GHz，0dBm） ＞42dB (100MHz,42.5GH，0dBm） 1466H/L -V ＞52dBc (100MHz,3.5GHz, 0dBm） ＞51dBc (100MHz,10GHz, 0dBm） ＞46dB (100MHz,28GHz, +5dBm） ＞41dB (100MHz,42.5GHz, +5dBm） | |||||||||||||||||||||||||||||
内部调制带宽 | （载波900MHz、2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz，选件S01/02） H31-500/H31-B500选件：500MHz（多音，音调数量51，频率间隔10MHz，频响＜3.0dB）； H31-1000/H31-B1000选件：1GHz（多音，音调数量51，载波≥2.6GHz，频率间隔20MHz，频响＜4.0dB）； H31-2000/H31-B2000选件：2GHz（多音，音调数量51，载波≥3.5GHz，频率间隔40MHz，频响＜5.0dB）。 | |||||||||||||||||||||||||||||
外部调制带宽 | （载波10GHz、28GHz、42.5GHz） 标配：2GHz（稳幅开环，I通道输入500mVpp正弦波，频响±5.0dB）； H33/H33-B：5GHz（f＞20GHz，稳幅开环，I通道输入500mVrms正弦波，频响±8.0dB）。 | |||||||||||||||||||||||||||||
内部基带信号发生器 | 通道数：2（I 和 Q） 最大码元速率： 标配：150Msps 选件 H31-1000：300Msps 选件 H31-2000：600Msps 基带波形内存： 标配：1G 样点 选件 H32：4G 样点 实时基带模式： 调制格式： PSK：BPSK、QPSK、AQPSK、OQPSK、π/4DQPSK、8PSK QAM： 16、32、64、128、256、512、1024、2048、4096 FSK：2、4、8、16、32、64 ASK、MSK、APSK任意波调制 多音模式最大频率间隔（H31-2000）：2GHz EVM： <0.5% （典型值） （RMS%，码元速率 4Msps，根奈奎斯特滤波器， α=0.3，QPSK 格式） 任意波模式： 数据格式：波形段、序列 最大时钟频率（H31-2000）：2.5GHz 触发模式：连续、单次、门控 触发源：键触发、外部 触发类型：自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效。 | |||||||||||||||||||||||||||||
一般特性 | ||||||||||||||||||||||||||||||
射频输出端口 | 1466C/D-V：3.5mm（阳），阻抗50Ω 1466E/G-V：2.4mm（阳），阻抗50Ω 1466H/L-V：1.85mm（阳），阻抗50Ω | |||||||||||||||||||||||||||||
最大外形尺寸 （宽×高×深） | 475mm×193mm×610mm（包括把手和防护底角） 426mm×177mm×500mm（不包括把手和防护底角） | |||||||||||||||||||||||||||||
重量 | ＜35千克（型号、选件配置不同，重量不同） | |||||||||||||||||||||||||||||
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | |||||||||||||||||||||||||||||
功耗 | 小于700W | |||||||||||||||||||||||||||||
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ | |||||||||||||||||||||||||||||
