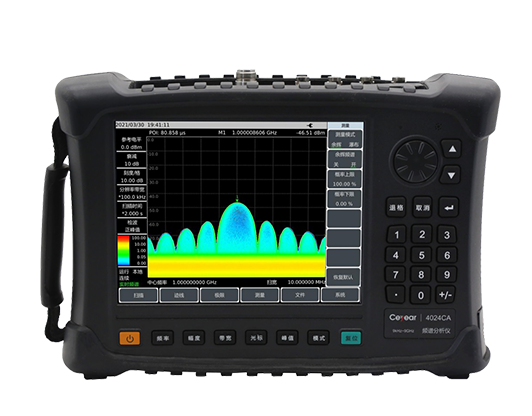

4024CA频谱分析仪

厂商名称：Ceyear/思仪

产品型号：4024CA

市场价格：¥面议 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

　产品综述　　4024CA频谱分析仪是一款专为外场测试而设计的大宽带手持式实时频谱分析仪，最大实时分析带宽达到120MHz，具有实时频谱分析、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析、定向分析等多种测量功能模式以及场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等多种智能测量功能，采用8.4寸大屏幕液晶

我要购买获取报价货期：现货

详细说明
产品手册

　　产品综述

　　4024CA频谱分析仪是一款专为外场测试而设计的大宽带手持式实时频谱分析仪，最大实时分析带宽达到120MHz，具有实时频谱分析、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析、定向分析等多种测量功能模式以及场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等多种智能测量功能，采用8.4寸大屏幕液晶及电容触摸屏一体化设计方便用户操作，结构形式采用手持式机箱，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。

　　4024CA频谱分析仪可应用于移动通信、无线通信、卫星通信等设备的现场调试与安装维护、无线通信信号解调分析、干扰源测向与地图定位、宽带调制或瞬变信号的测试分析等领域，可为用户的外场频谱测试提供比较完善的解决方案。

　　主要特点

　　频率覆盖范围：9kHz~9GHz

　　全频段前置放大器：标准配置

　　优异的射频性能指标

　　显示平均噪声电平：可达-163dBm 1Hz RBW（典型值）

　　相位噪声：-115dBc/Hz 100kHz频偏 1GHz载波（典型值）

　　输入三阶截获点：+13dBm（典型值）

　　幅度准确度：±1.3dB

　　实时频谱分析功能

　　支持数字余辉频谱和瀑布图两种显示模式

　　最大实时分析带宽：120MHz

　　最小100%POI捕获时间：5.8μs

　　分辨率带宽：1Hz～10MHz（1-3倍步进），20MHz

　　512M大容量IQ数据捕获功能

　　多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、实时频谱分析、定向分析（直接查找、水平扫描、地图定位）、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析等

　　多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等，支持GPS/北斗定位及对机内晶振的频率驯服校准功能

　　多样的辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等

　　方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等

　　工作温度范围为-10℃～50℃

　　可通过电池或适配器供电

　　技术规范

型号	4024CA
频率范围	9kHz～9GHz 调谐分辨率：1Hz
频率参考	标称频率： 10MHz 老化率： ±0.5ppm/年初始频率准确度：±0.3ppm 温度稳定性：±0.1ppm（-10～50℃，相对于25℃）
扫描时间	范围：1μs～6000s（零扫宽）精度：±2.00%（零扫宽）
频率读出准确度	频率读出准确度＝±（频率读数×频率参考误差+2%×扫宽+10%×分辨率带宽）
扫频宽度	范围：10Hz～9GHz或0Hz 准确度：±2.0%
分辨率带宽	1Hz～10MHz（以1-3倍步进），20MHz
视频带宽	1Hz～10MHz（以1-3倍步进），20MHz
单边带相位噪声（载波1GHz，20℃～30℃）	≤-108dBc/Hz@频偏10kHz ≤-110dBc/Hz@频偏100kHz ≤-118dBc/Hz@频偏1MHz ≤-129dBc/Hz@频偏10MHz
显示平均噪声电平（输入端接50Ω负载，0dB输入衰减，均值检波，视频类型对数，RBW归一化到1Hz，20℃～30℃）	前置放大器关闭： ≤-140dBm（2MHz～3GHz），≤-138dBm（3GHz～9GHz）前置放大器打开： ≤-160dBm（2MHz～3GHz），≤-157dBm（3GHz～9GHz）
剩余响应（射频输入匹配，0dB衰减）	例外频率：3.15GHz 前置放大器关：≤-82dBm（10MHz～9GHz）前置放大器开：≤-95dBm（10MHz～9GHz）
二次谐波失真（衰减0dB，-30dBm输入）	50MHz～2GHz：≤-65dBc 2GHz～4.5GHz：≤-70dBc
三阶截获点（-15dBm双音信号，100kHz间隔，前置放大器关闭）	50MHz~5.2GHz ≥+10dBm 5.2GHz~9GHz ≥+12dBm
绝对幅度准确度（输入信号0dBm~-50dBm，所有设置为自动耦合，20℃～30℃，30分钟预热）	±1.3dB（10MHz～9GHz）
输入衰减器	衰减范围0dB～30dB，5dB步进
最大安全输入电平（连续波输入）	+27dBm，典型值（≥10dB衰减） +20dBm，典型值（<10dB衰减，前置放大器关） +10dBm，典型值（前置放大器开）
参考电平	范围：-150dBm～+30dBm 转换不确定度：±1.20dB
外形尺寸	314mm（宽）×218mm（高）×91mm（深）（不含把手、支架） 338mm（宽）×218mm（高）×100mm（深）（含把手、支架）
重量（不含电池）	≤4.6kg
工作温度	-10℃～+50℃（其中电池工作温度为0℃～+45℃）
贮存温度	-40℃～+70℃（其中电池存储温度为-20℃～+60℃）
电磁兼容性	符合GJB 3947A-2009中 3.9.1的要求
电源输入形式	交流电源适配器：输入100至240VAC，50/60Hz 输出15VDC，4A 锂离子电池：10.8V
电池供电时间	2h（典型值）
整机功耗（不对电池充电）	≤40W
测试端口	射频输入：N型阴连接器
其他接口	10MHz参考输入/输出：BNC阴型连接器外触发输入：BNC阴型连接器中频输出：BNC阴型连接器 GPS天线输入：BNC阴型连接器
