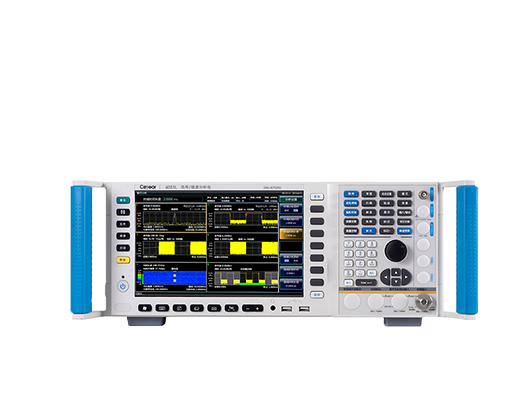

4051A/B/C/D/E/F/G/H/L/N信号/频谱分析仪
厂商名称：Ceyear/思仪
产品型号：4051N/4051L/4051H/4051G/4051F/4051E/4051D/4051C/4051B/4051A
市场价格：¥面议 (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
4051系列信号/频谱分析仪是中电科思仪科技股份有限公司信号/频谱分析仪中的高性能旗舰产品，具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能，可提供可靠的高性能测试服务
- 详细说明
- 产品手册
产品综述
4051系列信号/频谱分析仪是中电科思仪科技股份有限公司信号/频谱分析仪中的高性能旗舰产品，具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能，可提供可靠的高性能测试服务。具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于航空、航天、通信、导航等领域的信号及设备测试。
技术规范
| 技术指标 | |||
| 频率范围 | 型号 | 直流耦 | 合交流耦 |
| 4051A | 3Hz～4GHz | 10MHz～4GHz | |
| 4051B | 3Hz～9GHz | 10MHz～9GHz | |
| 4051C | 3Hz～13.2GHz | 10MHz～13.2GHz | |
| 4051D | 3Hz～18GHz | 10MHz～18GHz | |
| 4051E | 3Hz～26.5GHz | 10MHz～26.5GHz | |
| 4051F | 3Hz～40GHz | 10MHz～40GHz | |
| 4051G | 3Hz～45GHz | 10MHz～45GHz | |
| 4051H | 3Hz～50GHz | 10MHz～50GHz | |
| 4051L | 3Hz～67GHz | / | |
| 4051N | 3Hz～85GHz | / | |
| 10MHz 精密频率参考 | 频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 老化率： ± 1´10-7/年 温度稳定度： ± 1.5´10-8（20°C ~ 30°C） ± 5´10-8（0°C ~ 50°C） 校准准确度： ± 4´10-8` | ||
| 频率读出准确度 | ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1） | ||
| 频率计数准确度 | ±（频率读数×频率参考准确度＋0.1Hz） | ||
| 频宽 | 范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） | ||
| 扫描时间范围 | 频宽≥10Hz： 1ms～6000s 频宽=0Hz： 1us～6000s | ||
| 分辨率带宽 | 范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz 转换不确定度： ± 0.3dB 1Hz～10MHz ± 1.0 dB 20MHz | ||
| 分析带宽 | 标配：10MHz 选件H38A:40MHz 选件H38B:200MHz 选件H38C:550MHz 选件H38D:1GHz | ||
| 视频带宽 | 1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值） | ||
| 触发方式 | 自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器 | ||
| 检波方式 | 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 | ||
| 相位噪声 （载波1GHz，20°C ~ 30°C） | 频偏 指标 典型 100Hz -96dBc/Hz -105dBc/Hz 1kHz -115dBc/Hz -118dBc/Hz 10kHz -125dBc/Hz -129dBc/Hz 100kHz -125dBc/Hz -129dBc/Hz | ||
