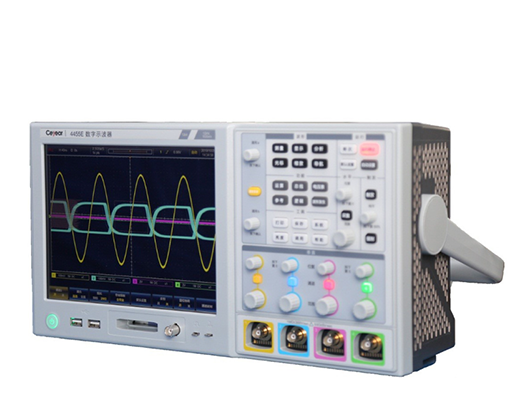

4455系列数字示波器
厂商名称：Ceyear/思仪
产品型号：4455D/4455E/4455F
市场价格：¥面议 (仅供参考)
描述：
- 详细说明
- 产品手册
产品综述
4455系列数字示波器具有12bit垂直分辨率，5GSa/s最高采样速率，500Mpts/CH存储深度，模拟带宽500MHz、1GHz、2GHz，为您提供高分辨率信号采集与波形分析体验。4455系列数字示波器具有波形自动设置、波形参数自动测量与统计、光标测量、直方图测量、数学运算、FFT分析、极限与模板测试、功率测量与分析、串行总线触发与分析、数字逻辑信号分析、函数波形发生等功能，方便用户使用。
技术规范
型号 指标 | 4455D | 4455E | 4455F | |||
垂 直 系 统 | 模拟通道数 | 4 | ||||
带宽 | 50Ω：500MHz | 50Ω：1GHz | 50Ω：2GHz（单、双） 1GHz（三、四） | |||
1MΩ：500MHz | 1MΩ：500MHz | 1MΩ：500MHz | ||||
上升时间 | 50Ω：<700ps | 50Ω：<450ps | 50Ω：<230ps | |||
1MΩ：<700ps | 1MΩ：<700ps | 1MΩ：<700ps | ||||
带宽限制 | 20MHz、200MHz | |||||
输入阻抗 | 50Ω：50Ω±1.5% | |||||
1MΩ：1MΩ±1.5% | ||||||
输入耦合 | 1MΩ：DC、AC、GND | |||||
50Ω：DC、GND | ||||||
垂直灵敏度范围 | 50Ω：1mV/div~1V/div | |||||
1MΩ：1mV/div~10V/div | ||||||
垂直增益精度 | ±0.5% 满刻度（> 5mV/div，0V偏置） | |||||
最大输入电压 | 50Ω：5Vrms | |||||
1MΩ：400Vmax | ||||||
垂直分辨率 | 12bit | |||||
偏置范围 | 50Ω： ±20div（1mV/div~20mV/div） ±700mV（50mV/div） ±1V（100mV/div~200mV/div） ±5V（500mV/div~1V/div） 1MΩ： ±1V（1mV/div~200mV/div） ±10V（500mV/div~1V/div） ±100V（2V/div~10V/div） | |||||
通道间隔离度 | ≥40dB | ≥30dB | ≥30dB（≤1GHz） ≥20dB（＞1GHz，≤2GHz） | |||
水 平 系 统 | 最高采样率 | 5GSa/s（单、双）、2.5GSa/s（三、四） | ||||
存储深度 | 500Mpts/CH | |||||
采集模式 | 正常：采集取样的值 | |||||
峰值：取样毛刺最小400ps | ||||||
高分辨率：15位垂直分辨率，可降低噪声 | ||||||
包络：最小和最大值包络反应多次采集上的峰值数据 | ||||||
平均：平均包含2-512个波形 | ||||||
滚动：在屏幕上从右向左滚动波形，时基100ms/div~1000s/div | ||||||
最高采样率持续时间 | 100ms | |||||
最快波形捕获率 | 70万个波形/秒 | |||||
时基范围 | 20ps/div~1000s/div | |||||
时基精度 | ±5ppm | |||||
时基延时范围 | -10格到5000s | |||||
触 发 系 统 | 触发源 | 模拟通道（CH1~CH4）、外部、数字通道（D0~D15）、市电 | ||||
触发模式 | 自动、正常、单次 | |||||
触发释抑范围 | 6.4ns至12.8s | |||||
触发电平范围 | 内部（CH1~CH4）：±4格 | |||||
外部：±0.4V、 外部/10：±4V | ||||||
触发灵敏度 | ≤0.5div： 10MHz ≤0.8div： 200MHz ≤1.0div： 500MHz | ≤0.5div： 10MHz ≤0.8div： 200MHz ≤1.0div： 500MHz ≤1.5div： 1GHz | ≤0.5div： 10MHz ≤0.8div： 500MHz ≤1.0div： 1GHz ≤1.5div： 2GHz | |||
外部：50mV、外部/10：500mV | ||||||
触发类型 | 边沿：在任何通道或辅助输入的上升沿或下降沿上触发 | |||||
序列：在任何通道选定的边沿上进行准备，等待指定的时间或事件的另一个选定边沿上触发 | ||||||
欠幅：当脉冲跨过一个阈值，但在再次跨过第一个阈值前未能跨过第二个阈值时触发 | ||||||
脉宽：在>、<、= 或≠特定时间周期的正脉冲或负脉宽上触发，脉宽范围：0.8ns~12.8s，分辨率0.8ns | ||||||
逻辑：在任何通道的逻辑码型变成假时或在指定时间内保持为真时触发，可使用任何输入作为时钟，寻找时钟边沿上的码型 | ||||||
建立和保持：在任何通道上存在的时钟和数据之间的建立时间或保持时间出现违例时触发 | ||||||
升降时间：在脉冲边沿速率快于或慢于指定值时触发 | ||||||
视频：在NTSC、PAL 和 SECAM 视频信号所有行、奇数场、偶数场或所有场上触发 | ||||||
高清视频（选件S03）：在480p/60、576p/50、720p/50、720p/60、1080i/50、1080i/60、1080p/24、1080p/25、1080p/30、1080p/50、1080p/60上触发 | ||||||
测 量 与 分 析 系 统
| 自动测量 | 30种，其中任何时间可在屏幕上最多显示8个。测量包括：周期、频率、延迟、顶降、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、峰峰值、幅度、高值、低值、最大值、最小值、平均值、周期平均值、RMS、周期RMS、正脉冲个数、负脉冲个数、上升边沿数、下降边沿数、面积和周期面积 | ||||
光标 | 波形和屏幕 | |||||
测量统计 | 平均值、最小值、最大值、标准偏差 | |||||
参考电平 | 用户可以定义自动测量的参考电平，可以用百分比或单位指定 | |||||
选通 | 在采集中隔离特定事件并测量，使用屏幕或波形光标 | |||||
波形直方图 | 波形直方图提供了一个数据值，表示在显示屏上用户定义区域范围内总命中数 | |||||
信号源：CH1~CH4、REF1~REF4、数学 | ||||||
类型：垂直、水平 | ||||||
测量种类：12种，包括波形个数、框内命中数、峰值命中数、中值、最大值、最小值、峰峰值、平均值、标准偏差、Sigma1、Sigma2、Sigma3 | ||||||
波形数学 | 算术：加、减、乘、除 | |||||
数学函数：积分、微分、FFT | ||||||
FFT：垂直标度设置为线性RMS或dBVRMS，窗口设置为矩形、Hamming、Hanning、Blackman-Harris | ||||||
高级数学：定义大量的代数表达式：包括波形、参考波形、数学函数、标量，最多两个用户可调节变量和参数测量结果 | ||||||
极限与模板测试 （选件S01） | 包含标准模板：ITU-T、ANSI T1.102、USB | |||||
模板测试源：CH1~CH4 | ||||||
极限测试源：CH1~CH4、REF1~REF4 | ||||||
模板创建：极限测试垂直公差0~1格；极限测试水平公差0~500毫格；可加载标准模板或定制模板 | ||||||
模板比例：锁定到源开启、锁定到源关闭 | ||||||
测试运行时间：最小波形数量(1~1000000；无穷大)；经过的最短时间(1秒到48小时；无穷大) | ||||||
违例阈值：1~1000000 | ||||||
测试失败时的操作：停止采集，把屏幕图保存到文件，把波形保存到文件，触发输出脉冲 | ||||||
测试完成时的操作：触发输出脉冲 | ||||||
结果显示：测试状态，波形总数，违规数量，违规比率，测试总数，测试失败数量，测试失败比率，经过的时间，每个模板段命中数 | ||||||
功率测量与分析 （选件S02） | 电源质量测试：VRMS、V波峰因数、频率、IRMS、I波峰因数、有效功率、视在功率、无效功率、功率因数、相位角 | |||||
开关损耗测量：功率损耗和能量损耗，包括Ton、Toff、传导、总损耗 | ||||||
谐波：THD-F、THD-R、RMS测量 ，谐波图形显示及表格显示 | ||||||
波纹测量：V波纹和I波纹 | ||||||
调制分析：+脉宽、-脉宽、周期、频率、+占空比和-占空比调制类型的图形显示 | ||||||
安全作业区：开关设备安全作业区测量的图形显示和模板测试 | ||||||
dV/dt和dI/dt测量：转换速率光标测量 | ||||||
总 线 分 析 仪
选件 | 解码通道 | 1个 | ||||
显示格式 | 二进制、十六进制 | |||||
显示方式 | 总线视图、数字视图、带有时标信息的事件表 | |||||
I2C触发与分析 （选件S04） | 在10Mbps以内的I2C总线上的开始、重复开始、停止、ACK丢失、地址、数据、地址和数据上触发 | |||||
信号速率：≤10Mbps； 协议类型：7位/10位地址 | ||||||
RS232触发与分析 （选件S05） | 在2Mbps以内的发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误上触发 | |||||
信号速率：50bps~2Mbps | ||||||
SPI触发与分析 （选件S06） | 在10Mbps以内SPI总线上的帧开始、MOSI、MISO、 MOSI和MISO上触发
| |||||
信号速率：≤10Mbps | ||||||
CAN触发与分析 （选件S07） | 在1Mbps以内CAN信号上的帧开始、帧类型、标识符、数据、标识符和数据、帧结束、ACK丢失、位填充错误上触发 | |||||
信号速率：10kbps~1Mbps | ||||||
LIN触发与分析 （选件S08） | 在100kbps以内LIN信号的同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误上触发 | |||||
信号速率：800bps~100kbps； 协议标准：1.x、2.x | ||||||
FlexRay触发与分析 （选件S09） | 在10Mbps以内的帧头、指示位、标识符、循环数、数据、标识符和数据、帧结束、错误、标头字段上触发 | |||||
信号速率：2.5Mbps、5Mbps、10Mbps | ||||||
Audio触发与分析 （选件S10） | 在字选择、帧同步或数据上触发，I2S/LJ/RJ/TDM的最大速率10Mbps | |||||
信号速率：≤10Mbps；协议类型：I2S、LJ、RJ、TDM | ||||||
USB触发与分析 （选件S11） | 在同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发，低速1.5Mbps、全速12Mbps | |||||
信号速率：低速1.5Mbps、全速12Mbps | ||||||
MIL-STD-1553触发与分析 （选件S12） | 在同步、字类型、命令字、数据字、错误、空闲时间上触发，速率1Mbps | |||||
信号速率：1Mbps | ||||||
逻 辑 分 析 仪
选 件H01 | 数字通道数 | 16 | ||||
阈值分组 | Pod 1：D7～D0；Pod2：D15～D8 | |||||
阈值选择 | TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、用户定义 | |||||
自定义阈值范围 | ±20V，增量为10mV | |||||
阈值精度 | ±(150mV+阈值设置的3%) | |||||
最大输入电压 | ±30V峰值 | |||||
输入动态范围 | ±10V相对于阈值 | |||||
最小电压摆幅 | 400mVpp | |||||
最大输入切换速率 | 400MHz | |||||
输入阻抗 | 100kΩ±1% | |||||
垂直分辨率 | 1bit | |||||
定时采样率 | 2.5GSa/s | |||||
存储深度 | 125Mpts/CH | |||||
最小检测脉宽 | 2ns | |||||
通道间延迟误差 | 3.2ns | |||||
函 数 发 生 器
选件H02 | 通道数 | 1 | ||||
最高输出频率 | 25MHz | |||||
最高采样率 | 200MSa/s | |||||
垂直分辨率 | 14bit | |||||
输出阻抗 | 50Ω（典型值） | |||||
输出波形 | 标准波形：正弦、方波、斜波、脉冲、直流、噪声、任意波 内建波形：SinC、指数升降、高斯、洛伦兹曲线、半正矢曲线 | |||||
调制 | FM、AM、FSK | |||||
正弦波 | 频率范围：0.1Hz~25MHz | |||||
谐波失真：-40dBc | ||||||
杂散：-40dBc | ||||||
总谐波失真：1% | ||||||
信噪比：40dB | ||||||
方波/脉冲 | 频率范围：0.1Hz~10MHz | |||||
占空比：1%~99% | ||||||
占空比分辨率：0.1%或5ns（取2者较大） | ||||||
最小脉宽：40ns | ||||||
脉宽分辨率：5ns或4位（取2者较大） | ||||||
斜波/三角波 | 频率范围：0.1Hz~1MHz | |||||
线性：1% | ||||||
可变对称性：0~100% | ||||||
噪声 | 带宽：25MHz | |||||
内建波形频率 | 0.1Hz~1MHz | |||||
任意波形 | 波形长度：1~16384 | |||||
频率范围：0.1Hz~10MHz | ||||||
频率 | 精度：100ppm | |||||
分辨率：0.1Hz或4位（取2者较大） | ||||||
幅度 | 输出范围：50mVpp~2.5Vpp（50Ω） | |||||
精度：±[(1.5%的峰到峰幅度设置+1.5%的直流偏置设置)+1mV | ||||||
直流偏置 | 偏置范围：±1.25V（50 Ω） | |||||
偏置分辨率：1mV（50 Ω） | ||||||
偏置精度：±（偏置设置值的2%+1mV） | ||||||
显 示 系 统 | 显示器类型 | 10.4英寸彩色方屏液晶显示器 | ||||
显示器分辨率 | 1024×768 | |||||
刻度 | 完整、网格、十字准线、框架 | |||||
触摸屏 | 电容触摸屏、支持波形和菜单的操作 | |||||
波形类型 | 点、矢量、余晖 | |||||
显示格式 | YT、XY | |||||
灰度等级 | 256级 | |||||
输 入 输 出 端 口 | USB主控 | 前后各2个，用于屏幕快照、仪器设置和波形数据的存储 | ||||
USB设备 | 后1个 | |||||
以太网 | RJ-45连接器，10/100/1000Mbps，支持网络程控 | |||||
视频输出口 | DB-15孔式连接器，用于将示波器链接到外部监视器上 | |||||
辅助输入 | 后面板BNC，输入阻抗1MΩ；最大输入300Vrms CATII | |||||
辅助输出 | 后面板BNC，用于触发脉冲信号输出或极限模板测试的事件输出或内置培训信号输出 | |||||
参考输入/输出 | 后面板BNC，时基系统用于参考时钟的输入或输出，频率10MHz | |||||
探头补偿器输出 | 前面板针脚，频率1kHz、幅度约3V | |||||
其 他 | 结构形式 | 便携式 | ||||
电源 | 100V~240VAC 、50Hz~60Hz | |||||
功耗：≤150 W | ||||||
工作温度范围 | 0℃~+40℃ | |||||
存储温度范围 | -40℃~+70℃ | |||||
最大外形尺寸（宽×高×深） | 426mm×221.5mm×160mm（不包含底角和把手） | |||||
最大重量 | 7kg | |||||
