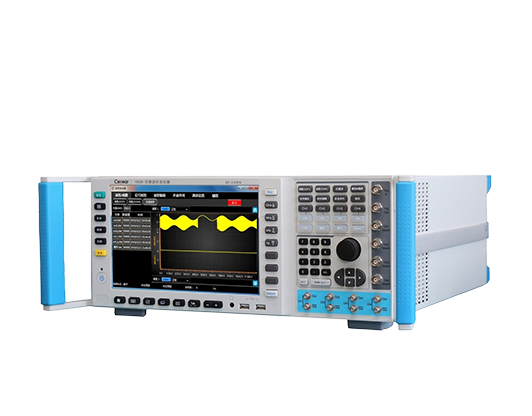

1652A/1652B 函数/任意波形发生器

常规特性

通道数量

2

2（标配）；4（需1652B -H02选件）

输出模式

DC耦合输出

DC耦合输出，AC耦合输出

带宽

DC～500MHz

DC～2GHz（DC耦合输出模式），

10MHz～4GHz（AC耦合输出模式）

采样率

2.5GSa/s

5.0GSa/s(插值到10GSa/s)

垂直分辨率

14bits

16bits

Mark输出数量

1个Mark/通道

2个Mark/通道

（Mark复用16bits波形中的低两位）

函数波形（DDFS）

正弦、方波、脉冲、三角、锯齿、噪声、直流

函数波形（DDWS）

正弦、方波、脉冲、指数增、指数减、sinc、高斯、半正矢、噪声、直流

任意波形（DDWS）

自定义波形

频率特性

正弦波

1μHz～500MHz

0.142mHz～2GHz

方波

1μHz～120MHz

0.142mHz～240MHz

脉冲波

1μHz～120MHz

0.142mHz～240MHz

锯齿波

1μHz～50MHz

0.142mHz～100MHz

三角

1μHz～50MHz

0.142mHz～100MHz

频率分辨率

1μHz

0.142mHz

输出特性

DC耦合输出模式

接口形式

单端/差分

输出电平范围

(单端，50欧负载)

≤200MHz：50mVpp～5Vpp

≤330MHz：50mVpp～3Vpp

≤500MHz：50mVpp～2Vpp

50mVpp～1.0Vpp（≤1.3GHz），50mVpp～500mVpp（≤2GHz）

输出电平准确度

(正弦，单端)

±5%设定值 ± 30mV （50mVpp≤设置值＜2Vpp，正弦），

±5%设定值 ± 50mV （2Vpp≤设置值≤3Vpp，正弦），

±5%设定值 ± 100mV（3Vpp＜设置值≤5Vpp，正弦），

±10%设置值 ± 100mV（脉冲、方波）

±5%设置值 ± 35mV （≤1.0Vpp）

±5%设置值 ± 50mV （≤1.3Vpp）

电平分辨率

10 mVpp

直流偏移(单端，50欧负载)

±4.0V

±0.5V

直流偏移准确度

±10%设置值 ± 30mV

±5%设置值 ± 30mV

AC耦合输出模式

接口形式

—

单端

输出电平范围

(正弦，单端)

—

50mVpp～1.5Vpp（≤1.3GHz），

50mVpp～700mVpp（≤2.0GHz）

输出电平准确度

—

±5%设置值 ± 35mV （≤1.0Vpp）

±5%设置值 ± 50mV （≤1.3Vpp）

正弦波

（DC耦合输出模式）

谐波失真

(@300mVpp)

≤-45dBc (≤1MHz)，

≤-50dBc (1MHz～10MHz)，

≤-45dBc (10MHz～100MHz)，

≤-30dBc (100MHz～250MHz)，

≤-25dBc (250MHz～360MHz)，

≤-35dBc (360MHz～500MHz)

≤-71dBc（@2MHz），

≤-70dBc（@10MHz），

≤-50dBc（@200MHz），

≤-43dBc（@ 500MHz）

非谐波失真

(@500mVpp)

≤-50dBc (≤1MHz)，

≤-55dBc (1MHz～10MHz)，

≤-55dBc (10MHz～100MHz)，

≤-53dBc (100MHz～250MHz)，

≤-50dBc (250MHz～360MHz)，

≤-50dBc (360MHz～500MHz)

≤-71dBc（@   100MHz），

≤-58dBc（@   500MHz），

≤-62dBc（@   1000MHz），

≤-50dBc（@   1500MHz），

≤-50dBc（@   2000MHz）

单边带相位噪声

(@10kHz， 500mVpp)

≤-130dBc/Hz（@1MHz），

≤-128dBc/Hz（@10MHz），

≤-126dBc/Hz（@200MHz），

≤-122dBc/Hz（@500MHz）

≤-112dBc/Hz（@   500MHz），

≤-110dBc/Hz （@2000MHz）

脉冲波/方波

（DC耦合输出模式）

边沿时间可设范围

0.96ns～20.16ns（0.64ns步进）

0.48ns～10.08ns（0.32ns步进）

边沿时间准确度

±0.5ns±10%设置值（10%～90%）

上升时间

≤2.0ns

（10%～90%，边沿时间设为0.96ns）

≤1.0ns（10%～90%，边沿时间设为0.48ns）

过冲

≤8%（边沿时间设置为0.96ns）

≤7%（边沿时间设置为1.60ns）

≤6%（边沿时间设置为2.88ns）

≤8%（边沿时间设置为0.48ns）

≤7%（边沿时间设置为0.8ns）

≤6%（边沿时间设置为1.12ns）

抖动（RMS,典型）

≤10ps（@100MHz,通道1/2至通道2/1）

≤27ps（@100MHz,通道1/2至通道2/1）

任意波

波形长度

1G采样点/通道

2G采样点/通道

非易失存储

内置硬盘，不低于100GBytes

触发特性

外触发门限电平

-5V～+5V可设

外触发沿选择

上升、下降

外触发输入高低电平持续时间

≥6.4ns

内部固定间隔触发的最长时间间隔

109 s（3.2ns步进）

13.7s（3.2ns步进）

最大可设触发延时

3.3ms（3.2ns步进）

内触发输出

1V脉冲(50欧负载)

可编辑脉冲信号发生

（选件）

数目

最多支持511个自定义子脉冲

子脉冲最长周期

0.851s（400ps步进）

0.421s（200ps步进）

子脉冲最长高电平时间

0.85s（400ps步进）

0.42s（200ps步进）

每个子脉冲循环次数

1～1023次

复杂干扰信号发生

（选件，任意波方式）

干扰信号形式

射频噪声干扰、噪声调频干扰、噪声调幅干扰、噪声调相干扰、SMSP干扰、C&I干扰

调频格式

线性调频、二相码、伪随机编码、步进频

卷积信号类型

噪声、方波、三角波

复杂电磁环境信号发生

（选件，任意波方式）

支持信号类型

GSM、OFDM、WIFI、雷达信号、噪声等

OFDM调制类型

BPSK、QPSK、 8PSK、16QAM、32QAM、64QAM

编码类型

RS编码、卷积编码

无线电格式

GSM、EDGE

雷达信号生成

（选件，任意波方式）

雷达形式

抛物面天线方位机扫、俯仰线阵相扫方位机扫

信号类型

窄脉冲、LFM、NLFM

捷变频

脉间、脉组间、无捷变频

杂波类型

瑞利分布、韦布尔分布、对数正态分布

IF/RF信号生成选件

（选件，任意波方式）

调制类型

AM/FM/PM/ASK/FSK/PSK/QAM

载波

定频、跳频

数据源

全0、全1、伪随机码 (7, 9,15, 20, 23）、自定义、文件输入

IQ矢量基带信号发生

（选件，任意波方式）

类型

AM/FM/PM/ASK/FSK/PSK/QAM

滤波器

矩形、三角、RRC、RC、GAUSS

数据源

全0、全1、伪随机码 (7, 9,15,20, 23）、自定义、文件输入

接口

波形输出

BNC差分

SMA差分

外部触发输出、

内触发信号输出

BNC

10MHz参考输出、10MHz参考输入

BNC

系统接口

USB、网口、DP显示接口

USB2.0、USB3.0、网口、DP显示接口等

战术特性

供电电源

220V（50Hz±5％）

功耗

≤130W

<200W

显示

4.3英寸

10.1英寸彩色TFT-LCD

外形尺寸

宽×高×深=426mm×88.1mm×450mm

（不含把手和防护底角）

宽×高×深=426mm×175mm×458mm

（不含把手和防护底角）

工作温度

0℃～+40℃

存储温度

-40℃～+70℃

重量

约10 kg

约16.5kg
