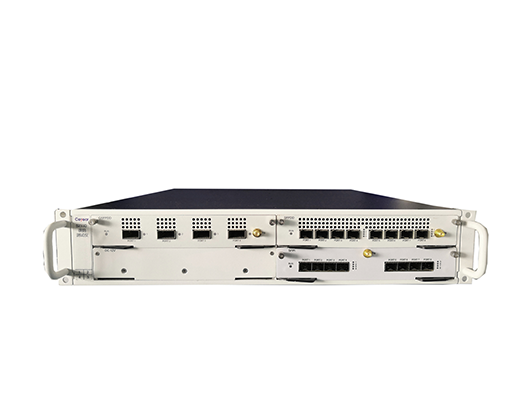

5233D误码测试仪

　　产品综述

　　5233D误码测试仪主要用于数字光收发模块的误码性能测试。采用可更换接口板设计，可支持多种数字光收发模块，包括CFP、CFP2、CFP4、CFP8、CSFP、CXP、CXP2、DSFP、QSFP、QSFP+、QSFP28、SFP、SFP+、SFP28、XFP等。5233D误码测试仪采用标准2U机架式结构，支持RS232和以太网远程控制，具有比特误码测试、误码率眼图、电压拉偏、预加重控制、幅度控制、温度与功耗监测及DDM监视功能。端口速率覆盖100Mbps～400Gbps，适合于各种数字光收发模块的研制和生产测试。

　　技术规范

　　机箱尺寸：宽×高×深（mm）：500×89×500（+5%）

　　支持光模块类型：CFP、CFP2、CFP4、CFP8、CSFP、CXP、CXP2、DSFP、QSFP、QSFP+、QSFP28、SFP、SFP+、SFP28、XFP

　　机箱最大装入功能板数量：4

　　支持协议类型：100G OTN、40GE、100GE

　　测试速率范围：100Mbps～400Gbps

　　误码测试图形：27-1、29-1、211-1、215-1、220-1、223-1、231-1，可反向

　　远程控制端口类型：4个RS232端口和2个以太网端口

　　光模块工作电压、电流与功耗测试

　　具有DDM监视功能，通过I2C或MDIO接口对光模块进行控制和状态读取

　　具有眼图扫描功能

　　命令式远程控制，适合定制自动化测试

　　主要特点

　　支持SFP28、QSFP28等15种数字光收发模块

　　一台机箱可配置1～4个测试模块，每个模块支持2、4或8个端口

　　支持100G OTN、40GE、100GE二层协议

　　自动识别载板和光模块种类并进行控制

　　按端口和通道进行误码测试

　　为光模块提供电源，并可以进行电压拉偏控制

　　光模块工作电压、电流与功耗测试

　　具有DDM监视功能，通过I2C或MDIO接口对光模块进行控制和状态读取

　　具有眼图扫描功能

　　光模块工作环境温度监测

　　命令式远程控制，适合定制自动化测试
