PA2000mini功率分析仪
厂商名称：ZLG/致远电子
产品型号：PA2000mini
市场价格：¥面议 (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时，功率测量精度还能保证0.05%，是户外光伏现场验收测试、高铁逆变器检测，较为合适的测试伙伴。
- 详细说明
- 产品手册
0.05%功率测量精度
PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时，功率测量精度还能保证0.05%，是户外光伏现场验收测试、高铁逆变器检测，较为合适的测试伙伴。
| 输入参数 | 参数描述 | ||
|---|---|---|---|
| 测量量程 | 电压 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因数1.33） | |
| 电流 | 直接输入 （峰值因数为 3） | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | |
| 传感器输入（峰值因数为 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 连续最大允许输入值 | 电压 | 峰值 2000V 或 RMS 值 1300V，取两者较小值 | |
| 电流 | 直接输入 | 5A：峰值 15A 或 RMS 值 6.5A，取两者较小值 | |
| 传感器输入 | 峰值不得超过量程的 4 倍，有效值不得超过量程的2倍 | ||
| 瞬时最大允许输入值（≤ 1s） | 电压 | 峰值 3000V 或 RMS 值 1500V，取两者较小值 | |
| 电流 | 直接输入 | 5A：峰值 22.5A 或 RMS 值 10A，取两者较小值 | |
| 传感器输入 | 峰值不得超过量程的 5 倍，有效值不得超过量程的3倍 | ||
| 输入阻抗 | PA2000mini |
|---|---|
| 电压输入阻抗 | 输入电阻：2MΩ，输入电容：10pF |
| 电流输入阻抗 | 输入电阻：100mΩ，输入电感：0.07μH |
| 传感器电压输入阻抗 | 输入电阻：1MΩ，输入电容：45pF |
| 输入参数 | PA2000mini |
|---|---|
| 输入带宽 | DC，0.1Hz~500KHz |
| 采样率 | 500KS/s |
| 最大连续共模电压 | 1000Vrms |
精度：
| 输入信号频率范围 | PA2000mini | |
|---|---|---|
| 电压 / 电流 | 功率 | |
| DC | 电流直接输入：0.05+0.10+20uA 电压输入：0.05+0.10 传感器：0.05+0.05 | 电流直接输入：0.05+0.10+20uA*电压读数 电压输入：0.05+0.10 传感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10 + 0.20 | 0.20 + 0.40 |
| 30Hz ≤ f ＜ 45Hz | 0.10 + 0.10 | 0.10 + 0.20 |
| 45Hz ≤ f ＜ 66Hz | 0.05 + 0.05 | 0.05 + 0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10 + 0.10 | 0.20 + 0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.20 + 0.10 | 0.30 + 0.20 |
| 10KHz ≤ f ＜ 50KHz | 0.30 + 0.10 | 0.30 + 0.20 |
| 50KHz ≤ f ＜ 100KHz | 2.00 + 0.50 | 2.00 + 1.00 |
| 100KHz ≤ f ＜ 500KHz | 5.00 + 1.00 | 8.00 + 2.00 |
| 500KHz ≤ f ≤ 1MHz | 6.00 + 1.00 | 10.00 + 2.00 |
光伏风电现场验收
许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶，条件恶劣，许多时候连供电都是难题，这就需要功率分析仪在测试准确的前提下，还需要更便携，PA2000mini功率分析仪体积小，带电池，可连续工作3~4个小时，非常适合光伏风电现场验收环境

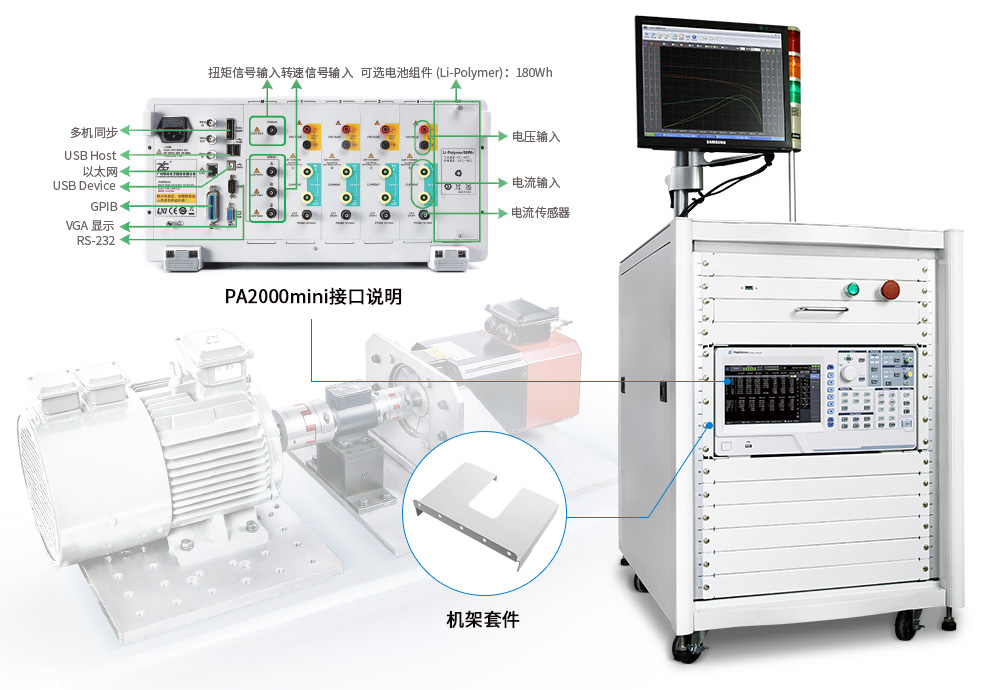

系统集成
PA2000mini功率分析仪致力于为您提供方便的测试体验，4通道0.05%精度的功率测量板卡加上电机测试板卡，可轻松完成大部分的日常测量应用，标配的多种协议接口配合上机架套件可更方便进行系统集成。
