PA5000H功率分析仪
厂商名称：ZLG/致远电子
产品型号：PA5000H
市场价格：¥面议 (仅供参考)
描述：
- 详细说明
- 产品手册

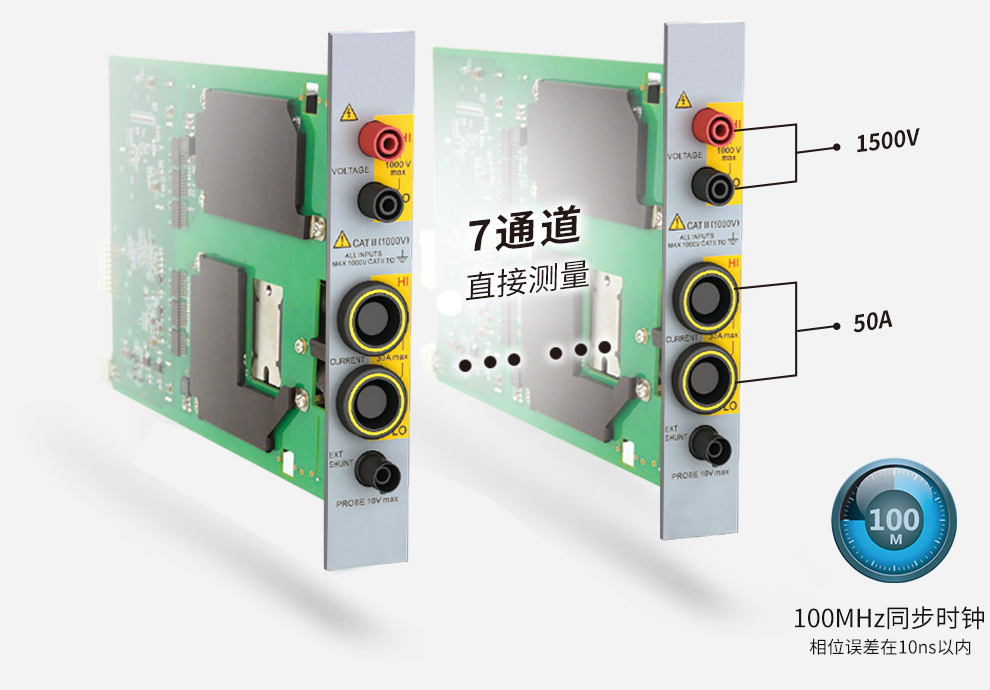

1500V（峰值因数1.33），7通道直接测量
| 输入参数 | 参数描述 | ||
|---|---|---|---|
| 测量量程 | 电压 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因数1.33） | |
| 电流 | 直接输入 （峰值因数为 3） | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A 50A:1A、2A、5A、10A、20A、50A | |
| 传感器输入（峰值因数为 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 连续最大允许输入值 | 电压 | 峰值 2000V 或 RMS 值 1300V，取两者较小值 | |
| 电流 | 直接输入 | 5A：峰值 15A 或 RMS 值 6.5A，取两者较小值 50A: 峰值90A 或RMS 值55A，取两者较小值 | |
| 传感器输入 | 峰值不得超过量程的 4 倍，有效值不得超过量程的2倍 | ||
| 瞬时最大允许输入值（≤ 1s） | 电压 | 峰值 3000V 或 RMS 值 1500V，取两者较小值 | |
| 电流 | 直接输入 | 5A：峰值 22.5A或 RMS 值 10A，取两者较小值 50A：峰值100A 或RMS 值60A，取两者较小值 | |
| 传感器输入 | 峰值不得超过量程的 5 倍，有效值不得超过量程的3倍 | ||
| 输入阻抗 | PA5000H |
|---|---|
| 电压输入阻抗 | 输入电阻：2MΩ，输入电容：10pF |
| 电流输入阻抗 | 5A:输入电阻：100mΩ，输入电感：0.07μH 50A:输入电阻：5mΩ，输入电感：0.07μHc |
| 传感器电压输入阻抗 | 输入电阻：1MΩ，输入电容：45pF |
| 输入参数 | PA5000H |
|---|---|
| 输入带宽 | DC，0.1Hz~5MHz |
| 采样率 | 2MS/s |
| 最大连续共模电压 | 1000Vrms |
精度：
| 输入信号频率范围 | PA5000H(5A板卡) | |
|---|---|---|
| 电流/ 电压/ 传感器 | 功率 | |
| DC | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0.20 |
| 45Hz ≤ f ＜ 66Hz | 0.05+0.05 | 0.05+0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.15+0.10 | 0.30+0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.20+0.10 | 0.30+0.20 |
| 50KHz ≤ f ＜ 100KHz | 0.50+0.30 | 0.70+0.50 |
| 100KHz ≤ f ＜ 500KHz | （0.004f+0.8）+0.50 | （0.004f+0.8）+0.50 |
| 500KHz ≤ f ≤ 1MHz | （0.01f-2.2）+1.0 | （0.042f-12）+2.0 |
| 输入信号频率范围 | PA5000H(50A板卡) | |
|---|---|---|
| 电流/ 电压/ 传感器 | 功率 | |
| DC | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0.20 |
| 45Hz ≤ f ＜ 66Hz | 0.05+0.05 | 0.05+0.05 |
| 66Hz ≤ f ＜ 1KHz | 电压/ 传感器：0.10+0.10 电流直接输入：0.20+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 电压/ 传感器：0.15+0.10 电流直接输入：（0.10f+0.2）+0.10 | 电压/ 传感器：0.30+0.10 电流直接输入：（0.10f+0.2）+0.20 |
| 10KHz ≤ f ＜ 50KHz | 电压/ 传感器：0.20+0.10 电流直接输入：（0.10f+0.2）+0.10 | 电压/ 传感器：0.30+0.20 电流直接输入：（0.10f+0.2）+0.20 |
| 50KHz ≤ f ＜ 100KHz | 电压/ 传感器：0.50+0.30 电流直接输入：（0.10f+0.2）+0.10 | 电压/ 传感器：0.70+0.50 电流直接输入：（0.30f-9.5）+0.50 |
| 100KHz ≤ f ＜ 200KHz | 电压/ 传感器：（0.004f+0.8）+0.50 电流直接输入：（0.05f+5.0）+0.50 | 电压/ 传感器：（0.02f-0.3）+1.0 电流直接输入：（0.09f+11）+1.0 |
| 200KHz ≤ f ＜ 500KHz | 电压/ 传感器：（0.004f+0.8）+0.50 | 电压/ 传感器：（0.02f-0.3）+1.0 |
| 500KHz ≤ f ≤ 1MHz | 电压/ 传感器：（0.01f-2.2）+1.0 | 电压/ 传感器：（0.042f-12）+2.0 |
PA5000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。
500次谐波测量
PA5000H功率分析仪带宽高达5M、采样率可达2MS/s，可以测量高达500次谐波，并有多种组合显示方式能同时显示各次谐波含量，用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此，为了方便用户进行更细致的分析，我们加入了FFT模式谐波分析功能，用户可以查看每一个频点的数值，并查看每次间谐波的数据。

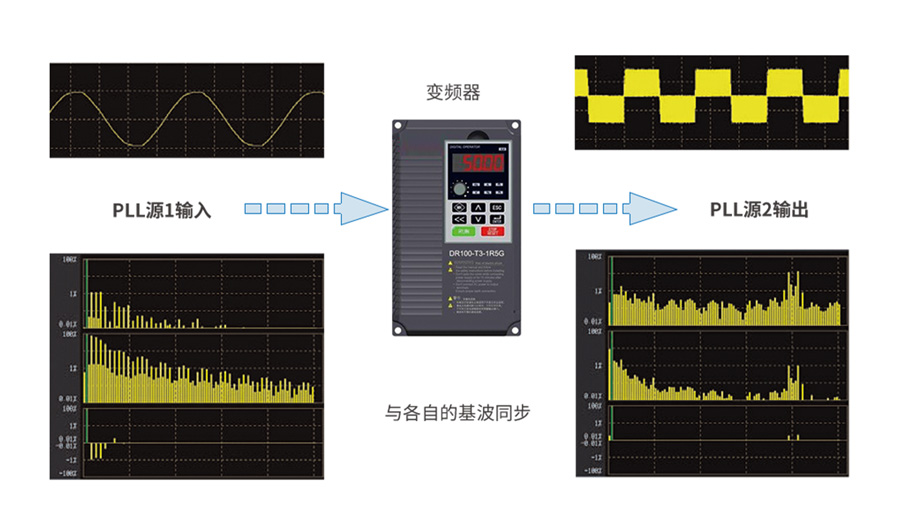

双PLL源倍频技术
PA功率分析仪通过引入PLL硬件电路，使采样频率和信号频率同步，以获得准确的谐波测量结果。并且此功能在PA8000与PA5000H功率分析仪上做出了升级，支持双PLL源，用户可为不同的测量通道选择不同的PLL源，便于同时对输入、输出信号的谐波进行对比分析。

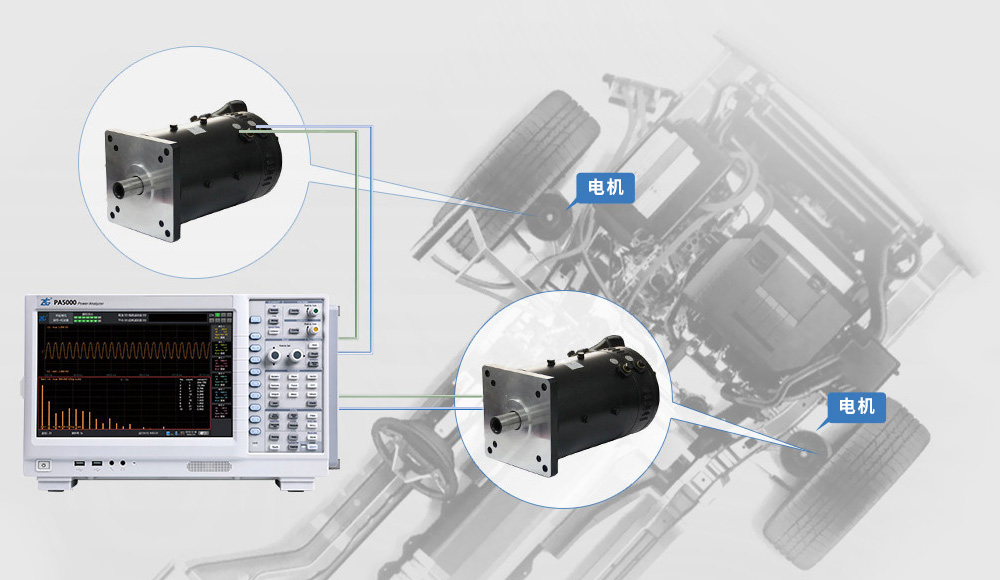

多电机测试
PA5000H功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡（PA8000、PA5000H均可以选择多路电机板卡），功率板卡配合电机板卡可以同时对电动汽车内部的变速箱（变频器）和电机进行联调测试，用户将可以更加准确的同时测量电机系统的整体性能。

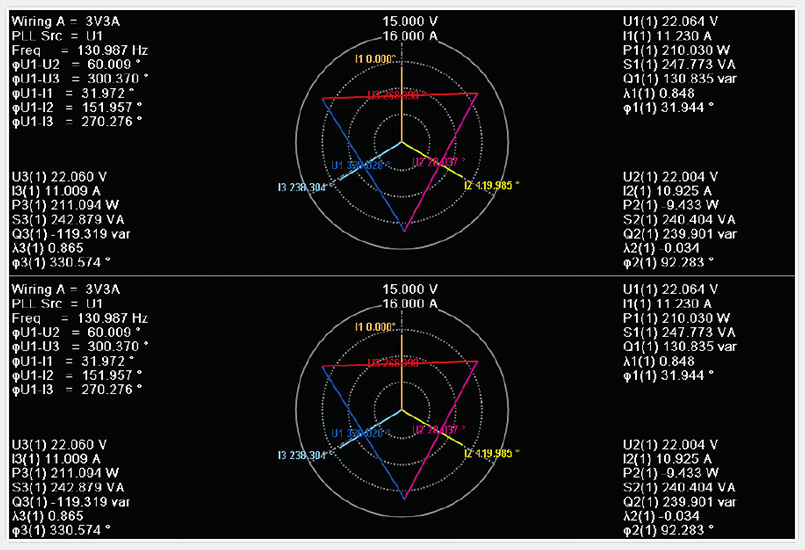

双矢量图分析
PA5000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图，可对输入、输出各相间的相角关系进行分析，准确评估出输入信号对输出信号的角差影响。（所有型号均能满足）

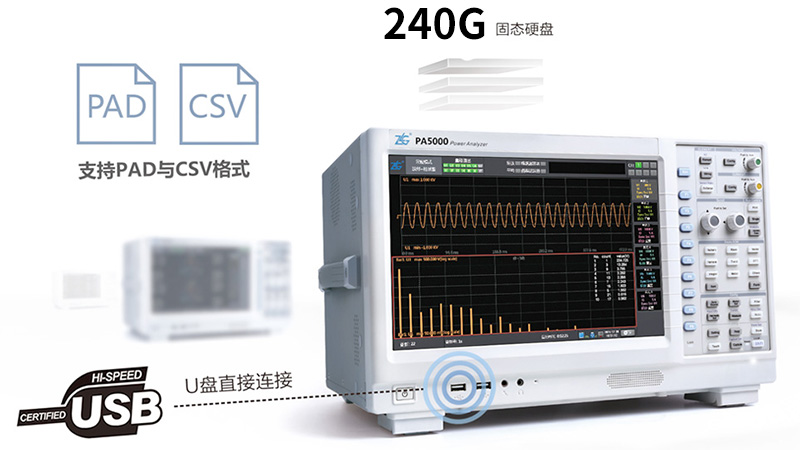

240G数据存储与准确的数据格式分析
PA5000H功率分析仪拥有高达240G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样支持、存储时间随意控制，让存储再也不是难题。
