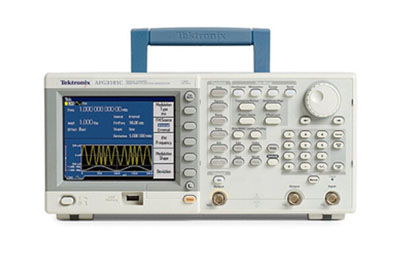

AFG3101C 任意波形/函数发生器

厂商名称：泰克/TEKTRONIX

产品型号：AFG3101C

市场价格：¥0.00 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

任意波形/函数发生器，单通道，正弦波1μHz～100MHz，幅度40mVp-p～20Vp-p，取样率1GS/s，内存128K，垂直分辨率14bits，USB、GPIB、LAN，5.6"彩色显示。

我要购买获取报价货期：现货

详细说明
产品手册

产品概述

无可比拟的性能、通用性、直观的操作和经济性，使AFG3000 系列函数、任意波形和脉冲发生器成为业内最实用的仪器。

杰出的性能和多功能性

用户可以选择12 种不同的标准波形。可以以高采样率生成长度达128 K 的任意波形。在脉冲波形上，可以独立设置上升沿和下降沿时间。可以将外部信号连接并叠加到输出信号上。双通道型号可以生成两个完全相同或截然不同的信号。所有仪器都带有高度稳定的时基，每年漂移仅± 1 ppm。

直观的用户界面，一目了然地显示更多的信息

大屏幕一目了然地显示所有相关波形参数和波形图。这为您信号设置提供了全面的信心，使您能够把重点放在手边的任务上。快捷键可以直接进入常用函数和参数。通过结构清楚的菜单，可以方便地选择其它函数和参数。这缩短了学习和重新学习怎样使用仪器所需的时间。其感观与世界上最流行的TDS3000示波器完全相同。

随机附带的ArbExpress® 软件，可以轻松生成波形

通过这种PC软件，可以从任何泰克示波器中无缝导入各种波形，或使用标准函数、公式编辑器和波形数学计算定义波形。

主要特点和优点

10 MHz、25 MHz、100 MHz 或 240 MHz
正弦波形14 位, 250 MS/s, 1 GS/s 或2 GS/s任意波形
高达20 Vp-p 的幅度，50Ω 负荷5.6" 显示屏，使您对设置和波形充满信心
多语言和直观操作可节约设置时间
脉冲波形边沿时间可变
AM, FM, PM, FSK, PWM,扫频和突发
双通道型号，节约成本和工作台空间
前面板上的USB连接器，把波形存储到存储设备上
USB、GPIB 和LAN
LabVIEW 和LabWindows/IVI-C驱动程序

应用

电子测试和设计
传感器仿真
功能测试
教育和培训

AFG3000 系列特点

型号	AFG3011	AFG3021B/AFG3022B	AFG3101/AFG3102	AFG3251/AFG3252
通道数量	1	1/2	1/2	1/2
波形	正弦波, 方波, 脉冲波, 锯齿波, 三角波, Sin(x)/x, 指数式增长和衰减, 高斯,洛仑兹, 半正矢, 直流, 噪声
正弦波	1 μHz - 10 MHz	1 μHz - 25 MHz	1 μHz - 100 MHz	1 μHz - 240 MHz
突发模式下的正弦波	1 μHz - 5 MHz	1 μHz - 12.5 MHz	1 μHz - 50 MHz	1 μHz - 120 MHz
有效最大频率输出	10 MHz	25 MHz	100 MHz	240 MHz
幅度平坦度(1 Vp-p)
<5 MHz	± 0.15 dB	± 0.15 dB	± 0.15 dB	± 0.15 dB
5 MHz - 10 MHz	± 0.3 dB	-	-	-
5 MHz - 20 MHz	-	± 0.3 dB	± 0.3 dB	± 0.3 dB
20 MHz - 25 MHz	-	± 0.5 dB	± 0.3 dB	± 0.3 dB
25 MHz - 100 MHz	-	-	± 0.5 dB	± 0.5 dB
100 MHz - 200 MHz	-	-	-	± 1.0 dB
200 MHz - 240 MHz	-	-	-	± 2.0 dB
谐波失真(1 Vp-p)
10 Hz - 20 kHz	<-60 dBc	<-70 dBc	<-60 dBc	<-60 dBc
20 kHz - 1 MHz	<-55 dBc	<-60 dBc	<-60 dBc	<-60 dBc
1 MHz - 5 MHz	<-45 dBc	<-50 dBc	<-50 dBc	<-50 dBc
5 MHz - 10 MHz	<-45 dBc	<-50 dBc	<-37 dBc	<-37 dBc
10 MHz - 25 MHz	-	<-40 dBc	<-37 dBc	<-37 dBc
>25 MHz	-	-	<-37 dBc	<-30 dBc
THD	<0.2% (10 Hz - 20 kHz, 1 Vp-p)
杂波 (1 Vp-p)
10 Hz - 1 MHz	<-60 dBc	<-60 dBc	<-60 dBc	<-50 dBc
1 MHz - 10 MHz	<-50 dBc	-	-	-
1 MHz - 25 MHz	<-50 dBc	<-50 dBc	<-50 dBc	<-47 dBc
>25 MHz	-	-	<-50 dBc + 6 dBc/ 倍频程	<-47 dBc + 6 dBc/ 倍频程
相噪, 典型值	10 MHz, 10 kHz 偏置,1 Vp-p 时<-110 dBc/Hz	20 MHz, 10 kHz 偏置, 1 Vp-p 时<-110 dBc/Hz
残余时钟噪声	-63 dBm	-63 dBm	-57 dBm	-57 dBm
方波	1 μHz - 5 MHz	1 μHz - 12.5 MHz	1 μHz - 50 MHz	1 μHz - 120 MHz
上升时间/ 下降时间	≤ 50 ns	≤ 18 ns	≤ 5 ns	≤ 2.5 ns
抖动(RMS), 典型值	500 ps	500 ps	200 ps	100 ps
锯齿波	1 μHz - 100 kHz	1 μHz - 250 kHz	1 μHz - 1 MHz	1 μHz - 2.4 MHz
线性度, 典型值	≤ 0.2% 的峰值输出	≤ 0.1% 的峰值输出	≤ 0.15% 的峰值输出	≤ 0.2% 的峰值输出
对称性	0.0% - 100.0%.		0.0% - 100.0%.
脉冲波	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
脉宽	80.00 ns-999.99 s	30.00 ns-999.99 s	8.00 ns-999.99 s	4.00 ns-999.99 s
分辨率	10 ps 或5 位
脉冲周期	0.001% - 99.999% (适用脉宽限制)
边沿跳变时间	50 ns - 625 s	18 ns - 625 s	5 ns - 625 s	2.5 ns - 625 s
分辨率	10 ps 或4 位		10 ps 或4 位
前沿延迟
范围	(连续模式): 0 ps - 周期 (触发/ 选通突发模式): 0 ps - 周期到[脉宽 + 0.8 *(前沿时间 + 后沿时间)]
分辨率	10 ps 或8 位
过冲, 典型值	<5%
抖动(RMS, 典型值)	500 ps	500 ps	200 ps	100 ps
其它波形	1 μHz - 100 kHz	1 μHz - 250 kHz	1 μHz - 1 MHz	1 μHz - 2.4 MHz
噪声带宽 (-3 dB)	10 MHz	25 MHz	100 MHz	240 MHz
噪声类型	白高斯
DC (50 欧姆阻抗)	-10 V 到+10 V	-5 V 到+5 V	-5 V 到+5 V	-2.5 V 到+2.5 V
任意波形	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
突发模式下的任意波形	1 mHz - 2.5 MHz	1 mHz - 6.25 MHz	1 mHz - 25 MHz	1 mHz - 60 MHz
有效模拟带宽(-3 dB)	8 MHz	34 MHz	100 MHz	225 MHz
非易失性存储器	4 个波形	4 个波形	4 个波形	4 个波形
存储器: 采样率	2-128 K: 250 MS/s	2-128 K: 250 MS/s	>16 K-128 K: 250 MS/s,2-16 K: 1 GS/s	>16 K-128 K: 250 MS/s,2-16 K: 2 GS/s
垂直分辨率	14 位	14 位	14 位	14 位
上升时间/ 下降时间	≤ 80 ns	≤ 20 ns	≤ 8 ns	≤ 3 ns
抖动(rms)	4 ns	4 ns	1 GS/s 时1 ns 250 MS/s 时4 ns	2 GS/s 时500 ps 250 MS/s 时4 ns
幅度, 50 欧姆负载	20 mVp-p - 20 Vp-p	10 mVp-p - 10 Vp-p	20 mVp-p - 10 Vp-p	≤ 200 MHz:50 mVp-p - 5 Vp-p >200 MHz:50 mVp-p - 4 Vp-p
幅度, 开路	40 mVp-p - 40 Vp-p	20 mVp-p - 20 Vp-p	40 mVp-p - 20 Vp-p	≤ 200 MHz:100 mVp-p - 10 Vp-p >200 MHz:100 mVp-p - 8 Vp-p
精度	±(2%的设置+2mV), >20 mVp-p 幅度)	±(1% 的设置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)
分辨率	0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位
单位	Vp-p, VRMS, dBm (仅正弦波)
输出阻抗	50Ω
负载阻抗设置	可以选择: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根据选择的负荷阻抗调节显示的幅度)
隔离度	最大42 Vpk 到接地
短路保护	与浮动接地相比，信号输出可以有效防止永久短路
外部电压保护	为防止信号输出受到外部电压影响，应使用熔丝适配器013-0345-00
DC 偏置,50欧姆负荷	±(10 Vpk- Amplitudepp/2)	±(5 Vpk- Amplitudepp/2)	± 5 Vpk DC	± 2.5 Vpk DC
DC 偏置, 开路	±(20 Vpk - Amplitudepp/2)	±(10 Vpk - Amplitudepp/2)	± 10 Vpk DC	± 5 Vpk DC
精度	±(2%的\|设置\|+10mV + 1%的幅度(Vp-p))	±(1% 的\| 设置\| + 5 mV + 0.5% 的幅度 (Vp-p))
分辨率	1 mV

调制
AM, FM, PM
载波波形－除脉冲波、噪声和直流之外的所有波形。
来源－内部/ 外部。
内部调制波形－正弦波, 方波, 锯齿波, 噪声, ARB (AM: 最大波形长度4,096; FM/PM: 最大波形长度2,048)。
内部调制频率－ 2 mHz - 50 kHz。
AM 调制深度－ 0.0% - +120%。
最小FM 峰值偏差－直流。
最大FM 峰值偏差－参阅下图。

频移键控
载波波形－除脉冲波、噪声和直流之外的所有波形。
来源－内部/ 外部。
内部调制频率－ 2 mHz-1.000 MHz。
键数－ 2。

脉宽调制
载波波形－脉冲。
来源－内部/ 外部。
内部调制波形－正弦波, 方波, 锯齿波, 噪声, ARB(最大波形长度2,048)。
内部调制频率－ 2 mHz-50.00 kHz。
偏差－ 0% - 50% 的脉冲周期。

扫频
载波波形-除脉冲波、噪声和直流之外的所有波形。
类型- 线性, 对数。
扫描时间-1 ms - 300 s。
保持/ 返回时间－ 0 ms - 300 s。
最大保持时间－ 300 s。
分辨率－ 1 ms 或4 位。
整体扫描时间精度, 典型值－ 0.4%。
最小开始/ 结束频率－除任意波: 1 μHz,
任意波: 1 mHz 之外的所有频率。
最大开始/ 结束频率－参阅下图。

突发
波形－除噪声和直流之外的所有波形。
类型－触发的突发, 选通的突发(1 - 1,000,000 个周期或无穷大)。
内部触发速率－ 1 μs-500.0 s。
选通和触发源－内部, 外部, 远程接口。

调制：最大FM 峰值偏差

	AFG3011	AFG3021B/AFG3022B	AFG3101/AFG3102	AFG3251/AFG3252
正弦波	5 MHz	12.5 MHz	50 MHz	120 MHz
方波	2.5 MHz	6.25 MHz	25 MHz	60 MHz
任意波	2.5 MHz	6.25 MHz	25 MHz	60 MHz
其它波形	50 kHz	125kHz	500 kHz	1.2 MHz

PM 相位偏差－ 0.0°到+180.0°。

扫频：最大开始/ 结束频率

	AFG3011	AFG3021B/AFG3022B	AFG3101/AFG3102	AFG3251/AFG3252
正弦波	10 MHz	25 MHz	100 MHz	240 MHz
方波	5 MHz	12.5 MHz	50 MHz	120 MHz
任意波	5 MHz	12.5 MHz	50 MHz	120 MHz
其它波形	10 MHz	250 kHz	1 MHz	2.4 MHz

公共特点

GPIB, LAN 10Base-T/100Base-TX, USB 1.1 兼容SCPI-1999.0 和IEEE 488-2 标准

配置时间, 典型值	USB	LAN	GPIB
函数变化	95 ms	103 ms	84 ms
