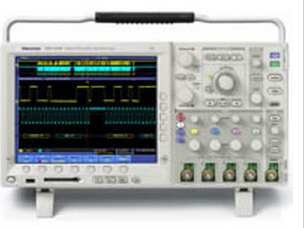

DPO4034数字荧光示波器
厂商名称：泰克/TEKTRONIX
产品型号：DPO4034
市场价格：¥0.0 (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
350MHz，四通道，2.5GS/s，10M/CH，10.4"XGA显示，波形巡检功能。
- 详细说明
- 产品手册
技术参数
| MSO4000/DPO4000系列 | |
| 通道数量 | 2, 4（模拟通道） 16(数字通道，MSO系列 ) |
| 带宽 | 350 MHz - 1 GHz |
| 上升时间 | 1.0 ns - 350 ps |
| 采样率(实时 ) | 2.5 GS/s - 5 GS/s |
| 显示器尺寸 | 10.4英寸 (264mm) VGA |
| 记录长度 (最大 ) | 10 M |
| 数字通道特点 (MSO系列) | 主 : 500 MS/s,10 M记录长度MagniVuTM: 16.5 GS/s,10 k记录长度(以触发点为中心 ) |
| 触发类型 | 边沿, 序列 , 逻辑, 脉冲(脉宽 , 欠幅脉冲 ),多通道建立时间和保持时间,上升 /下降时间,视频 ,I 2C, SPI, CAN, LIN, FlexRay ,RS-232/422/485/UART,扩展视频, 并行 |
| 视频连接和存储 | 用于存储的 USB主机端口 ,用于连接 PC的 USB设备端口 ,CompactFlash, LAN, GPIB ,视频输出 |
| 波形数学运算和分析 | 波形数学运算 (+, -, x, /), FFT, 任意表达式数学运算,连接到PC, 在 OpenChoice或 NI SignalExpress 泰克版软件上进行扩展分析 |
| 应用 | 嵌入式设计和调试 ,考察瞬变现象,汽车电子设计和调试,制造测试和质量控制, 工业控制 |
| 外观尺寸 | 17.3"(439 mm)宽 × 9.0"(229 mm)高 × 5.4"(137 mm)厚 |
| 重量 | 11.0磅 (5.0公斤 ) |
| 串行解码和分析 | I2C, SPI, CAN, LIN,RS-232/422/485/UART, FlexRay |
推荐软件
| 型号 | 描述 |
| DPO4AUTO模块 | 汽车串行触发和分析模块 (CAN, LIN) |
| DPO4AUTOMAX模块 | 汽车串行触发和分析模块 (CAN, LIN, FlexRay) |
| DPO4EMBD模块 | 嵌入式串行触发和分析模块 (I2C, SPI) |
| DPO4COMP模块 | 计算机串行触发和分析模块(RS-232/422/485/UART) |
| DPO4VID模块 | HDTV和自定义 (非标准)视频触发模块 |
| TPA-BNC | TekVPI到 TekProbe BNC适配器 |
| TEK-USB-488 | GPIB到 USB适配器 |
| ACD4000 | 软手提箱 |
| HCTEK4321 | 硬手提箱(要求ACD4000) |
| RM4000 | 机架安装套件 |
| TEK-DPG | 偏移校正脉冲发生器 |
完整的探头解决方案
| 产品 | 描述 |
| 无源探头 | P2220 - 1/10X, 7 MHz/200 MHz无源探头 P2221 - 1/10X, 7 MHz/200 MHz无源探头 P3010 - 10X, 100 MHz无源探头 P6101B - 1X, 15 MHz无源探头 |
| 低电容探头 | P6158 - 20X, 3 GHz低电容探头 |
| 有源探头 | P6205 - 10X, 750 MHz有源探头 P6243 - 10X, 1 GHz有源探头 TAP1500 - 1.5 GHz TekVPITM有源探头 |
| 差分探头 | DA400A - 100X/10X/1X/0.1X,1 MHz差分前置放大器 9P5205 - 1.3 kV, 100 MHz高压差分探头 P5210 - 5.6 kV, 50 MHz高压差分探头 P6246 - 1X/10X, 400 MHz差分探头 P6247 - 1X/10X, 1 GHz差分探头 TDP0500 - 500 MHz TekVPI 42V差分探头 TDP1000 - 1 GHz TekVPI 42V差分探头 |
| 电流探头 | A621 - 1000 ARMS, 50 kHz电流探头 A622 - 70 ARMS, 100 kHz电流探头 P6021 - 5 ARMS, 60 MHz电流探头 P6022 - 2 ARMS, 120 MHz电流探头 TCP202 - 15 A, DC - 50 MHz电流探头 TCP312 - 30 A, DC - 100 MHz电流探头 TCP305 - 50 A, DC - 50 MHz电流探头 TCP303 - 150 A, DC - 15 MHz电流探头 TCP404XL - 750 A, DC - 2 MHz电流探头 TCP0030 - 120 MHz TekVPI 30 A AC/DC电流探头 TCP0150 - 20 MHz TekVPI 150 A AC/DC电流探头 TCPA300/400 - 电流测量系统 |
| 高压探头 | P5100 - 100X, 250 MHz, 无源高压探头 P5120 - 20X, 200 MHz, 无源高压探头 P6015A - 1000X, 75 MHz无源高压探头 P5200 - 50X/500X, 25 MHz, 高压差分探头 P5205 - 50X/500X, 100 MHz, 高压差分探头 P5210 - 100X/1000X, 50 MHz高压差分探头 |
| 探头附件 | NEX-HD2HEADER－ Mictor连接器，接续到0.1"头针上 |
