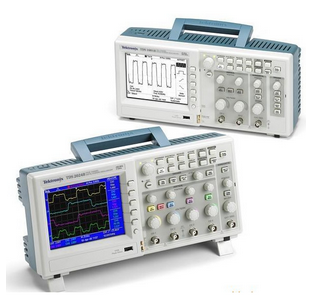

TDS2014B数字示波器

厂商名称：泰克/TEKTRONIX

产品型号：TDS2014B

市场价格：¥0.0 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

特性：带宽为 100MHz、300MHz和 500MHz2个或 4个通道16条数字通道（MSO系列）所有通道上2.5GS/s的采样率所有通道5M点的记录长度>50,000wfm/s的最大波形捕获速率成套高级触发性能特性TDS1001BTDS1002BTDS1012BTDS2002BTDS2004BTDS2012BTDS2014BTDS2022BTDS2024B显示器（1/4具VGA LCD

我要购买获取报价货期：现货

详细说明
产品手册

特性：
带宽为 100MHz、300MHz和 500MHz
2个或 4个通道
16条数字通道（MSO系列）
所有通道上2.5GS/s的采样率
所有通道5M点的记录长度
>50,000wfm/s的最大波形捕获速率
成套高级触发
性能特性

	TDS1001B	TDS1002B	TDS1012B	TDS2002B	TDS2004B	TDS2012B	TDS2014B	TDS2022B	TDS2024B
显示器（1/4具VGA LCD）	单色	单色	单色	彩色	彩色	彩色	彩色	彩色	彩色
带宽	40MHz	60MHz	100MHz	60MHz	60MHz	100MHz	100MHz	200MHz	200MHz
通道数量	2	2	2	2	4	2	4	2	4
外部触发输入	所有型号上都包括
每条通道上的取样速率	500MS/s	1.0GS/s	1.0GS/s	1.0GS/s	1.0GS/s	1.0GS/s	1.0GS/s	2.0GS/s	2.0GS/s
记录长度	所有型号上所有时基为 2.5 K点
垂直分辨率	8位
垂直灵敏度	所有型号上2 mV - 5 V/div，支持校准精调
DC垂直精度	所有型号上 +3%
垂直缩放	垂直扩展或折叠活动的波形或停止的波形
最大输入电压	300VRMS CAT II; 在超过 100 kHz时额定值以 20 dB/10 Hz下降, 在 3 MHz时为 13V p-p AC
位置范围	2 mV - 200 mV/div +2 V; >200 mV - 5 V/div +50 V
带宽限制	所有型号为 20 MHz
输入耦合	所有型号上 AC, DC, GND
输入阻抗	1 MΩ并联 , 20pF
时基	5ns-50s/div	5ns-50s/div	5ns-50s/div	5ns-50s/div	5ns-50s/div	5ns-50s/div	5ns-50s/div	2.5ns-50s/div	2.5ns-50s/div
时基精度	50 ppm
水平缩放	水平扩展或折叠活动的波形或停止的波形
I/O接口
USB端口	所有型号上都包括： 2个 USB 2.0端口前面板上的 USB主机端口支持 USB闪存驱动器仪器背面的 USB设备端口支持连接 PC及兼容 PictBridge的所有打印机
GPIB	可选
非易失性存储器
参考波形显示	（2）个2.5K点参考波形
没有USB闪存驱动器时的波形存储	（2）个2.5K点	（2）个2.5K点	（2）个2.5K点	（2）个2.5K点	（4）个2.5K点	（2）个2.5K点	（4）个2.5K点	（2）个2.5K点	（4）个2.5K点
USB驱动器最大存储容量	2GB
带有 USB闪存驱动器时的波形存储	每 8 MB 96个以上参考波形
没有 USB闪存驱动器时的设置	10个前面板设置
带有 USB闪存驱动器时的设置	每 8 MB 4000个以上前面板设置
带有 USB闪存驱动器的屏幕图	每 8 MB 128个以上屏幕图 (图像数量取决于选择的格式)
带有 USB闪存驱动器时全部保存	每 8 MB 12个以上的全部保存操作一个全部保存操作会创建 3-9个文件(设置, 图像 ,外加显示的每个波形一个文件 )

采集模式
峰值检测	捕获高频随机毛刺。在5 µs/div-50 s/div的所有时基设置上，使用采集硬件捕获最窄 12 ns (典型值) 的毛刺。
取样	只取样数据
平均	平均波形, 可以选择: 4, 16, 64, 128
单次捕获	使用Single Sequence (单次捕获) 按钮，一次捕获一个触发的采集序列
滚动模式	在>100 ms/div的所有采集时基设置上

触发系统
触发模式	自动触发, 正常触发, 单次捕获触发
触发类型
边沿 (上升沿 /下降沿)	电平驱动的传统触发。任意通道上正斜率或负斜率。耦合选择: AC, DC, 噪声抑制, HF抑制, LF抑制
视频	触发所有行或各个行, 合成视频中的奇数/偶数场或所有场, 或广播制式(NTSC, PAL, SECAM)
脉宽 (或毛刺)	触发小于、大于、等于或不等于可以选择的、范围在 33 ns到10 s之间的时间极限
触发源
2通道型号	CH1, CH2, Ext, Ext/5, AC线路
4通道型号	CH1, CH2, CH3, CH4, Ext, Ext/5, AC线路
触发视图	在按下触发视图按钮时，显示触发信号
触发信号频率读数	提供触发源的频率读数
光标
类型	幅度, 时间
测量	[Δ]T, 1[Δ]T (频率), [Δ]V
自动波形测量	周期, 频率, +宽度, -宽度, 上升时间, 下降时间, 最大值, 最小值, 峰到峰值, 中间值, 周期 RMS
波形数学运算
运算符	加, 减, 乘, FFT
FFT	窗口, Hanning, 平顶, 矩形, 2048个样点
运算来源	2通道型号: CH1到CH2, CH2到CH1, CH1+CH2, CH1xCH2 4通道型号: CH1到 CH2, CH2到 CH1, CH3到 CH4, CH4到CH3, CH1+CH2, CH3+CH4, CH1xCH2, CH3xCH4
自动设置菜单	为垂直系统、水平系统和触发系统单键自动设置所有通道，支持撤销自动设置操作
方波	单周期, 多周期, 上升沿或下降沿
正弦波	单周期, 多周期, FFT频谱
视频(NTSC, PAL, SECAM)	场：所有场, 奇数场或偶数场；行：所有行或可以选择行数
自动量程	在点到点移动探头或在信号表现出较大变化时，自动调节垂直和 /或水平示波器设置
显示特点
彩色型号	1/4 VGA无源彩色LCD，黑色背景上各种颜色，并且可以调节多级对比度
单色型号	1/4 VGA背灯无源LDC，并且可以调节多级对比度，可以从前面板中反选视频
内插	Sin(x)/x
显示器类型	点, 矢量
余辉	Off, 1 s, 2 s, 5 s, 无穷大
格式	YT和XY
环境和安全
温度	工作温度: 0℃到+50℃。非工作温度: - 40℃到+71℃
湿度	工作湿度和非工作湿度: 等于或低于+40℃时80%相对湿度。工作湿度和非工作湿度: 最高+50℃时高达 45%相对湿度
高度	工作高度和非工作高度: 最高 3,000米。
电磁兼容能力	满足 89/336/EEC法规及 93/68/EEC修正版, 满足或超过EN55011 Class A放射辐射和传导辐射; FCC 47 CFR, Part 15,Subpart B, Class A; 澳大利亚 EMC架构, 根据 AS/NZS 2064辐射标准进行演示; 俄罗斯 GOST EMC法规
安全	UL610100-1:2003, CSA22.2 NO.61010-1:2003, EN61010-1:2001, IEC61010-1:2001
物理特点
外观尺寸	毫米
高	125.0
宽	326.3
厚	124.2
重量	公斤
净重	2.0
毛重	2.2

推荐软件

型号	描述
TEK-USB-488	GPIB到USB适配器。
AC2100	软手提箱
HCTEK4321	硬手提箱（要求AC2100）
RM2000B	机架安装套件
SIGEXPTE软件	NI SignalExpress泰克版－为MSO4000、DPO4000、DPO3000、MSO2000、 DPO2000、 TDS3000C、 TDS2000B和 TDS1000B系列优化的全互动测量软件环境 (专业版)。
IVI驱程	为 LabVIEW, LabWindows/CVI, Microsoft .NET和MATLAB等常用应用提供了标准仪器编程接口。

完整的探头解决方案

产品	描述
无源探头	P2220 - 1/10X, 7 MHz/200 MHz无源探头 P2221 - 1/10X, 7 MHz/200 MHz无源探头 P3010 - 10X, 100 MHz无源探头 P6101B - 1X, 15 MHz无源探头
低电容探头	P6158 - 20X, 3 GHz低电容探头
有源探头	P6205 - 10X, 750 MHz有源探头 P6243 - 10X, 1 GHz有源探头 TAP1500 - 1.5 GHz TekVPITM有源探头
差分探头	DA400A - 100X/10X/1X/0.1X,1 MHz差分前置放大器 9P5205 - 1.3 kV, 100 MHz高压差分探头 P5210 - 5.6 kV, 50 MHz高压差分探头 P6246 - 1X/10X, 400 MHz差分探头 P6247 - 1X/10X, 1 GHz差分探头 TDP0500 - 500 MHz TekVPI 42V差分探头 TDP1000 - 1 GHz TekVPI 42V差分探头
电流探头	A621 - 1000 ARMS, 50 kHz电流探头 A622 - 70 ARMS, 100 kHz电流探头 P6021 - 5 ARMS, 60 MHz电流探头 P6022 - 2 ARMS, 120 MHz电流探头 TCP202 - 15 A, DC - 50 MHz电流探头 TCP312 - 30 A, DC - 100 MHz电流探头 TCP305 - 50 A, DC - 50 MHz电流探头 TCP303 - 150 A, DC - 15 MHz电流探头 TCP404XL - 750 A, DC - 2 MHz电流探头 TCP0030 - 120 MHz TekVPI 30 A AC/DC电流探头 TCP0150 - 20 MHz TekVPI 150 A AC/DC电流探头 TCPA300/400 - 电流测量系统
高压探头	P5100 - 100X, 250 MHz, 无源高压探头 P5120 - 20X, 200 MHz, 无源高压探头 P6015A - 1000X, 75 MHz无源高压探头 P5200 - 50X/500X, 25 MHz, 高压差分探头 P5205 - 50X/500X, 100 MHz, 高压差分探头 P5210 - 100X/1000X, 50 MHz高压差分探头
探头附件	NEX-HD2HEADER－ Mictor连接器，接续到0.1"头针上
