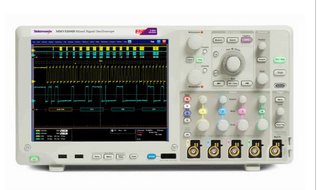

DPO5054B数字存储示波器
厂商名称:泰克/TEKTRONIX
产品型号:DPO5054B
市场价格:¥0.0 (仅供参考)
描述:
- 详细说明
- 产品手册
当前设计对数据速率和定时余量提出更严格的要求,这需要示波器具备杰出的信号采集性能和分析功能。 泰克 MSO/DPO5000B 系列示波器不仅拥有杰出的信号保真度,而且提供高达 2 GHz 的带宽和 10 GS/s 采样率,同时还具有高级分析和数学运算功能,这些功能均可供您随时享用。 就在示波器上运行基于 Windows® 的分析软件。 只需单击可视触发,即可轻松捕获复杂的信号。 MSO 型号包括 16 条数字定时通道,所有型号的配置均可解码常见的串行协议,方便您全面了解您的系统。
主要性能指标
2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号
一条或两条通道上高达 10 GS/s 的实时采样率,所有通道上高达 5 GS/s 的采样率
MultiView zoom™ 高达 250 M 点记录长度
>FastAcq™ 采集技术,>250,000 wfm/s 的最大波形捕获速率
FastFrame™ 分段存储器采集模式,段数高达 290,000 个,>310,000 波形/秒的捕获速率
标配 10 MΩ 无源电压探头,提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽
使用 HiRes 采样时垂直分辨率 >11 位
用户可以选择带宽极限和 DSP 滤波器,降低噪声,提高低频测量精度
主要特点分析
Wave inspector® 控制功能,轻松导航和自动搜索波形数据
高级触发套件,标配可视触发和搜索
53 种自动测量,可供选择的滤波功能、波形数学运算和 FFT 分析
波形直方图、眼图、TIE(抖动/定时)测量和分析
使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算
选配内存分析、高级抖动、串行数据、功率和宽带 RF
主要协议特点
中速(100 Mb/s 至 1 Gb/s)总线的触发和解码选项
低速 (<10 Mb/s) 总线的触发和解码选项
USB2.0、以太网、USB 电源、MOST、BroadR-Reach 的一致性测试选项
在通信、计算和视频标配上进行模板测试
混合信号设计和分析(MSO 系列)
16 条数字通道(用户可升级)
MagniVu™ 高速采集技术,在数字通道上提供了 60.6 ps 的精细定时分辨率
并行总线自动触发、解码和搜索
每条通道单独设置门限
查看性能差异
凭借高达 2 GHz 的模拟带宽和高达 10 GS/s 的采样率,MSO/DPO5000B 系列确保您拥有捕获具有**信号保真度和分辨率的波形所需的性能,以便查看微小的波形细节。

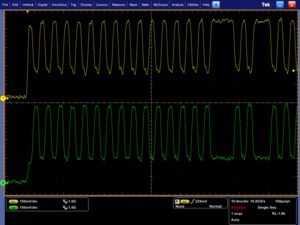

性能 - 利用高达 2 GHz 的带宽和高达 10 GS/s 的采样率,捕获带有真正保真度和 100 ps 分辨率的 USB2.0 480 Mb/s 差分信号。
准确的高速探测技术
每台 MSO/DPO5000 系列示波器都标配多只 TPP 系列探头,提供了高达 1 GHz 的模拟带宽和 <4 pF 的电容负荷。 超低电容负荷最大限度地降低了对电路的负面影响,可以更有效地支持更长的地线。 此外,由于探头带宽与示波器带宽相匹配,您可以查看信号中的高频成分,这对高速应用至关重要。 TPP 系列无源电压探头提供了通用探头的所有优势,如动态范围高、连接选项灵活、机械设计坚固可靠,同时提供了有源探头的性能。

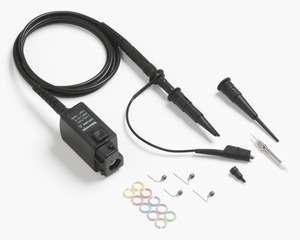

探头 - 带宽高达 1 GHz,电容负荷 <4 pF,其提供的有源探头性能比其他中量程示波器所含的无源探头更胜一筹。
快速发现
如果想调试设计问题,首先必须知道存在问题。 每个设计工程师都要用大量的时间查找电路中的问题,如果没有合适的调试工具,这项任务耗时长、非常麻烦。 MSO/DPO5000B 系列提供业内最完整的捕获和隔离事件功能,可以快速地深入地分析设备真实的工作状况。 泰克专有的 FastAcq™ 技术提供了快速波形捕获功能,每秒可以捕获超过 250,000 个波形,您可以在几秒钟内看到毛刺和其它偶发瞬态信号,揭示被测设备出现问题的真正原因。 带有颜色辉度等级的数字荧光显示器通过在信号区域的不同辉度,来显示信号活动的历史信息,从而以可视方式显示异常事件的发生频次。

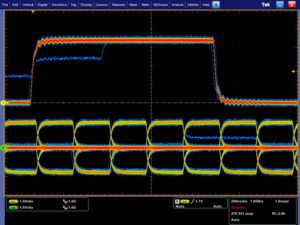

发现 – 快速波形捕获速率(超过 250,000 wfm/s),最大限度地提高捕获难检毛刺和其它偶发事件的概率。
高垂直分辨率
如果测量要求在捕获高幅值信号的同时查看更微小的信号细节,则可利用 MSO/DPO5000B 灵活的采集功能,捕获感兴趣的信号,并消除不必要噪声的影响。 采用 HiRes,采集垂直分辨率可增至 11 位,并减少信号噪声。 此外,还可以使用通道输入滤波器或应用各种 DSP 滤波器,进一步提升信号保真度。

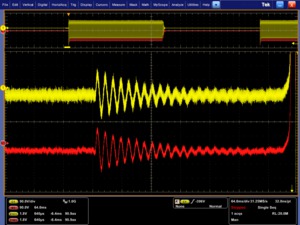

捕获 - HiRes 采集 - 垂直分辨率增至 >11 位并消除 650 V Pk-Pk 信号上的噪声,无论是否应用低通滤波器,都可以查看低于 1 V Pk-Pk 时更微小的信号细节。
长记录长度
由于高达 250M点 的记录长度,您可以在一次采集中捕获多个关心的事件,甚至捕获数千个串行数据包,同时保持足够高的采样率,能够放大观察信号细节,供进一步分析。 对于定时间隔误差 (TIE) 测量等复杂分析,较长的记录长度可确保您捕获充分的数据,以处理时钟恢复并创建抖动配置文件。 不像同类中的其他示波器,MSO/DPO5000B 在记录长度和采用率方面拥有灵活的设置功能,确保达到**分辨率。

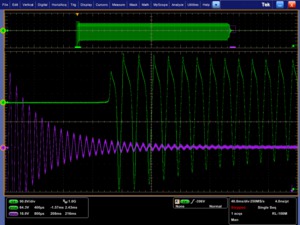

捕获 - 100M 点采集和 HiRes 采集 - 增加后的垂直分辨率 >11 位,放大一倍以显示波形细节。
分段存储
为提高数据捕获效率,分隔存储可以扩展捕获的总时间。 FastFrame™ 分段存储器模式可让您通过每秒高达 310,000 个触发的捕获速度,选择高达 290,000 个存储段。 除存储灵活性外,各个段均已打上时间标记,可以单独查看多个段,或使用协议解码等高级功能以重叠方式查看和分析多个段。

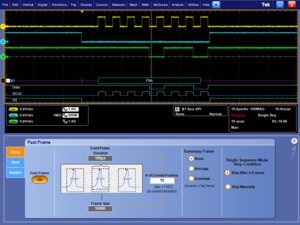

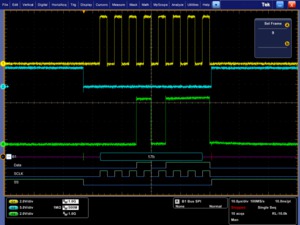

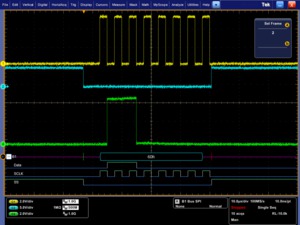

FastFrame™ - 使用用户可以选择的存储段,可通过以带时间标记的方式捕获 SPI 总线数据和分析多个数据包上的串行总线解码,有效管理存储。 此处所示的是帧 1、2 和 9。
FastFrame™ - 使用用户可以选择的存储段,可通过以带时间标记的方式捕获 SPI 总线数据和分析多个数据包上的串行总线解码,有效管理存储。 此处所示的是帧 1、2 和 9。
混合信号设计和分析(MSO 系列)
MSO5000B 系列混合信号示波器提供了 16 条数字通道。 这些通道紧密集成到示波器的用户界面中,简化了操作,可以轻松解决混合信号问题。 MSO 功能还可添加为用户升级选项。
带色码的数字波形显示
MSO5000B 系列重新界定了查看数字波形的方式。 其它混合信号示波器都有一个共同的问题,即在缩放程度足够大,以便数字轨迹在显示屏中保持平坦时,确定数据是 1 还是 0。 为避免此问题,MSO5000B 系列拥有带色码的数字轨迹,用绿色显示 1,用蓝色显示 0。
通过带色码的数字波形显示,逻辑值低用蓝色表示,逻辑值高用绿色表示,可以立即了解总线值,而不管是否能看到跳变。
在系统检测到多个跳变时,MSO5000B 系列多跳变检测硬件会在显示屏上显示一个白边。 白边表示放大或以更快的采样率采集可以获得更多的信息。 在大多数情况下,放大操作可以揭示以前的设置看不到的脉冲。
MagniVu™ 高速采集技术
MSO5000 系列上的主数字采集模式将在 500 MS/s 时(2 ns 分辨率)捕获高达 40 M 点。 除主记录外,MSO5000 还提供了一种超高分辨率记录,称为 MagniVu,用高达 16.5 GS/s (60.6 ps) 的采样率采集 10,000 点。 在每次触发时都采集主波形和 MagniVu 波形,在运行或停止时可以随时显示主波形或 MagniVu 波形。 MagniVu 的定时分辨率明显要比市场上类似的混合信号示波器精细,在数字波形上进行关键定时测量时让您更有信心。

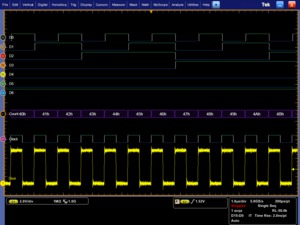

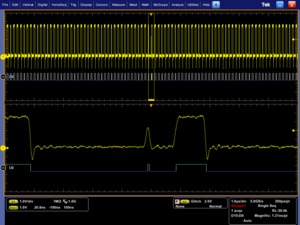

MagniVu 高分辨率记录提供了 60.6 ps 的定时分辨率,可以在数字波形上进行关键定时测量。
多功能触发和搜索
发现电路问题只是第一步, 然后,您必须捕获关心的事件,以确定根本原因。MSO/DPO5000B 系列提供了一套完整的触发功能,包括欠幅脉冲触发、毛刺触发、脉宽触发、超时触发、跳变触发、码型触发、状态触发、建立时间/保持时间违规触发、串行数据包触发和并行数据触发,帮助您迅速找到事件。
