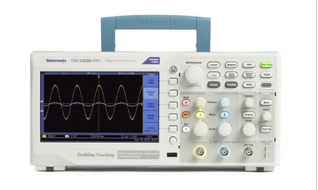

TBS1102B-EDU数字存储示波器
厂商名称：泰克/TEKTRONIX
产品型号：TBS1102B-EDU
市场价格：¥0.0 (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
100MHz，双通道，采样率2.0GS/s每通道，记录长度2.5K/CH，34种自动测量，集成课件功能，USB接口（可选配GPIB），支持最大64GB存储，7英寸WVGA (800X480)有源TFT彩色显示器。
- 详细说明
- 产品手册
100MHz，双通道，采样率2.0GS/s每通道，记录长度2.5K/CH，34种自动测量，集成课件功能，USB接口（可选配GPIB），支持最大64GB存储，7英寸WVGA (800X480)有源TFT彩色显示器。
| 基本配置 | |
| 产品名称 | 数字存储示波器 |
| 产品型号 | TBS1102B-EDU |
| 模拟通道垂直系统 | |
| 输入通道 | 2 |
| 带宽（-3dB） | 100MHz |
| 带宽限制 | 20 MHz |
| 垂直分辨率 | 8 位 |
| 垂直灵敏度 | 使用经校准的微调时所有型号均为 2 mV 至 5 V/div |
| 直流垂直增益精度 | ±3%，从 10 mV/div 到 5 V/div |
| 输入耦合 | 交流、直流、GND |
| 输入阻抗 | 1 MΩ 并联 20 pF |
| 最大输入电压 | 300 VRMS CAT II；在超过 100 kHz 时额定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-p AC |
| 水平系统 | |
| 时基范围 | 2.5 ns 至 50 s/div |
| 时基精度 | 50 ppm |
| 模拟信号采集系统 | |
| 实时采样率 | 2.0GS/s每通道 |
| 记录长度 | 在所有时基上 2.5k 点 |
| 采集模式 | 峰值检测、采样、平均值、单序列、滚动 |
| 触发系统 | |
| 触发源 | 2 通道型号： CH1、CH2、Ext、Ext/5、交流线路 |
| 触发模式 | 自动、正常、单序列 |
| 触发类型 | 边沿（上升沿/下降沿）、视频、脉冲宽度（或毛刺） |
| 测量运算系统 | |
| 自动测量 | 周期、频率、正宽度、负宽度、上升时间、下降时间、最大值、最小值、峰峰值、中间值、RMS、周期 RMS、光标RMS、相位、正脉冲数、负脉冲数、上升沿数、下降沿数、正占空比、负占空比、幅度、周期中间值、光标中间值、突发宽度、正过冲、负过冲、面积、周期面积、高、低、延迟 RR、延迟 RF、延迟 FR、延迟 FF |
| 光标测量 | ΔT、1/ΔT、ΔV |
| 自动计数器 | 6 位 |
| 波形运算 | 加法、减法、乘法、FFT窗口：Hanning、平顶、矩形 |
| 显示系统 | |
| 显示器 | 7 英寸 WVGA 有源 TFT 彩色显示器 |
| 显示器分辨率 | 800X480 |
| 波形显示方式 | 点、矢量 |
| 语言种类 | 多种语言 |
| 接口 | |
| 标配 | USB接口 |
| 选配 | GPIB接口 |
| 附件 | |
| 标配 | 无源探头，每条通道一只、电源线、NIM/NIST、印刷的文档资料、装有客户文档的光盘、5 年保修 |
| 选配 | GPIB 到 USB 转换器、软仪器携带包、硬塑料仪器携带包（需要 AC2100）、机架安装套件、程序员手册 – 仅英文、服务手册 – 仅英语、USB 主机到设备电缆，长 3 英尺 |
| 物理与环境特性 | |
| 尺寸 | 高度：158.0mm，宽度：326.3mm，厚度：124.2mm |
| 重量 | 2.0Kg |
| 环境温度/湿度 | 温度工作状态：0 至 +50℃ ，非工作状态：-40 至 +71℃； 湿度工作和非工作状态：等于或低于 +40℃ 时高达 85% 相对湿度，高达 +50℃ 时高达 45% 相对湿度。 |
| 海拔高度 | 最高 3000 米（9843 英尺） |
| 其它 |
