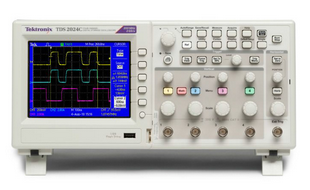

TDS2000C系列数字示波器

厂商名称：泰克/TEKTRONIX

产品型号：TDS2001C/TDS2002C/TDS2004C/TDS2012C/TDS2014C/TDS2022C/TDS2024C

市场价格：¥面议 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

泰克TDS2000C系列数字示波器100MHz，四通道，彩色显示，2GS/s，2.5K/CH，2个USB2.0端口。

我要购买获取报价货期：现货

详细说明
产品手册

特点

TDS2000C 系列数字存储示波器

	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
显示器 (QVGA LCD)	TFT	TFT	TFT	TFT	TFT	TFT	TFT
带宽*3	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道数量	2	2	4	2	4	2	4
外部触发输入	所有型号均包括
每条通道上采样率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
记录长度	记录长度所有型号所有时基上2.5k 点
垂直分辨率	8 bits
垂直灵敏度	校准后微调时，所有型号2 mV - 5 V/div
DC 垂直精度	所有型号上± 3%
垂直缩放	垂直扩展或压缩实时波形或停止的波形
最大输入	300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC
位置范围	2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V
带宽限制	所有型号为20 MHz
输入耦合	所有型号上AC, DC, GND
输入阻抗	1 MΩ 并联, 20pF
时基范围	5 ns - 50 s/div	5 ns - 50 s/div	5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div
时基精度	50 ppm
水平缩放	水平扩展或折叠活动的波形或停止的波形
I/O 接口
USB 端口	前面板上的USB 主机端口支持USB 闪存驱动器仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机
GPIB	可选
非易失性存储器
参考波形显示	(2)个2.5 K 点参考波形
没有USB 闪存驱动器时的波形存储	(2) 2.5k 点	(2) 2.5k 点	(4) 2.5k 点	(2) 2.5k 点	(4) 2.5k 点	(2) 2.5k 点	(4) 2.5k 点
最大USB 闪存驱动器容量	64 GB
带有USB 闪存驱动器时的波形存储波形存储	每8 MB 96 个以上参考波形
没有USB 闪存驱动器时的设置	10 个前面板设置
带有USB 闪存驱动器时的设置	每8 MB 4000 个以上前面板设置
带有USB 闪存驱动器的屏幕图	每8 MB 128 个以上屏幕图 (图像数量取决于选择的格式)
带有USB 闪存驱动器时全部保存	每8 MB 12 个以上的全部保存操作一个全部保存操作会创建3-9 个文件(设置, 图像, 外加显示的每个波形一个文件)

*3 所有型号在2 mV/div 时的带宽为20 MHz。

采集模式

模式	说明
峰值检测	捕获高频随机毛刺。在5 μs/div- 50 s/div 的所有时基设置上，使用采集硬件捕获最窄12 ns (典型值)的毛刺
采样	只采样数据
平均	平均波形, 可以选择: 4, 16, 64, 128
单一顺序	使用Single Sequence (单一顺序)按钮，一次捕获一个触发的采集顺序
滚动模式	在>100 ms/div 的所有采集时基设置上

触发系统

特点	说明
触发模式	自动触发, 正常触发, 单一顺序触发

触发类型

触发	说明
边沿 (上升沿/下降沿)	电平驱动的传统触发。任意通道上正斜率或负斜率。耦合选择: AC, DC, 噪声抑制, 高频抑制, 低频抑制。
视频	触发所有行或各个行, 合成视频中的奇数/ 偶数场或所有场, 或广播制式(NTSC, PAL, SECAM)
脉宽 (或毛刺)	触发小于、大于、等于或不等于可以选择的、范围在33 ns 到10 s 之间的时间极限

触发源

特点	说明
2 通道型号	CH1, CH2, Ext, Ext/5, AC 线路
4 通道型号	CH1, CH2, CH3, CH4, Ext, Ext/5, AC 线路

触发视图

在按下Trigger View (触发视图)按钮时，显示触发信号。

触发信号频率读数

提供触发源的频率读数。

光标

特点	说明
类型	幅度, 时间
测量	ΔT, 1/ΔT, ΔV

自动波形测量

周期, 频率, + 宽度, - 宽度, 上升时间, 下降时间, 最大值, 最小值, 峰到峰值, 中间值, 周期RMS, 光标RMS, 占空比, 相位, 延迟。

波形数学运算

特点	说明
运算符	加, 减, 乘, FFT
FFT	窗口, Hanning, 平顶, 矩形, 2048 个样点 2048 采样点
来源
2 通道型号	CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2
4 通道型号	CH1 – CH2, CH2 – CH1, CH3 – CH4, CH4 – CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4

自动设置菜单

信号类型	自动设置菜单选项
单键自动设置所有通道的垂直系统、水平系统和触发系统，自动设置支持撤销操作功能。
方波	单周期, 多周期, 上升沿或下降沿
正弦波	单周期, 多周期, FFT 频谱
视频 (NTSC, PAL, SECAM)	场：全部, 奇数或偶数行：所有行或选择行号

自动量程

在点到点移动探头或在信号表现出较大变化时，自动调节垂直和/ 或水平示波器设置。

显示特点

特点	说明
显示	QVGA 有源彩色TFT
插补	Sin(x)/x
显示器类型	点, 矢量
余辉	Off, 1 s, 2 s, 5 s, 无穷大
格式	YT 和XY

多语言用户界面和上下文相关帮助

特点	说明
提供的语言	英语, 法语, 德语, 意大利语, 日语, 韩语, 葡萄牙语, 俄语*4, 简体中文, 西班牙语, 繁体中文

*4要求俄语固件，用后缀”RUS”表示。

环境和安全

特点	说明
温度
工作温度	0 - +50 °C
非工作温度	–40 - +71 °C
湿度
工作湿度和非工作湿度	等于或低于+40 °C 时80% 相对湿度最高+50 °C 时高达45% 相对湿度
高度
工作高度和非工作高度	Up - 3,000 m
电磁兼容能力	满足EMC指令2004/108/EC，满足EN61326 Class A 标准；满足澳大利亚EMC 框架
安全	UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001

物理特点

仪器
外观尺寸	mm	in.
Width	326.3	12.85
Height	158.0	6.22
Depth	124.2	4.89
Weight	kg	lb.
仅仪器	2.0	4.4
带有配件时	2.2	4.9
发货尺寸	mm	in.
Width	476.2	18.75
Height	266.7	10.5
Depth	228.6	9.0
RM2000B 机架安装	mm	in.
Width	482.6	19.0
Height	177.8	7.0
Depth	108.0	4.25

订货信息

型号

型号	说明
TDS2001C	50 MHz, 2 Ch, 500 MS/s, TFT DSO
TDS2002C	70 MHz, 2 Ch, 1 GS/s, TFT DSO
TDS2004C	70 MHz, 4 Ch, 1 GS/s, TFT DSO
TDS2012C	100 MHz, 2 Ch, 2 GS/s, TFT DSO
TDS2012C	100 MHz, 4 Ch, 2 GS/s, TFT DSO
TDS2022C	200 MHz, 2 Ch, 2 GS/s, TFT DSO
TDS2024C	200 MHz, 4 Ch, 2 GS/s, TFT DSO

标配附件

附件	说明
无源探头	TPP0101: 100 MHz 无源探头，适用于TDS2001C/TDS2002C/TDS2004C TPP0201: 200 MHz 无源探头，适用于 TDS2012C/TDS2014C/TDS2022C/TDS2024C
电源线	(请指明插头选项)
NIM/NIST	可溯源校准证明
文档	用户手册(请指明首选语言选项)
OpenChoice PC 通信软件	通过USB 在Windows PC 与TDS2000C 系列之间快速简便地进行通信。传送和保存设置、波形、测量和屏幕图
National Instruments SignalExpress 泰克版互动测量软件 – 基本版	为TDS2000C系列优化的全面互动的测量软 Instruments 件环境。直观的拖放用户界面不要求任何编 SignalExpress 程，您可以立即采集、生成、分析、比较、导入和保存测量数据和信号。TDS2000C 系列 - 标配支持可以采集、控制、查看和导出实时信号。30天试用专业版软件提供了额外的信号处理、高级分析、混合信号、扫描、极限测试和用户自定义步进功能。如需永久的专业版功能，请订购SIGEXPTE。
终身保修*5	至少在10 年内对材料和工艺缺陷提供人力和部件，不包括探头和配件*6
