R&S®NGU源测量单元

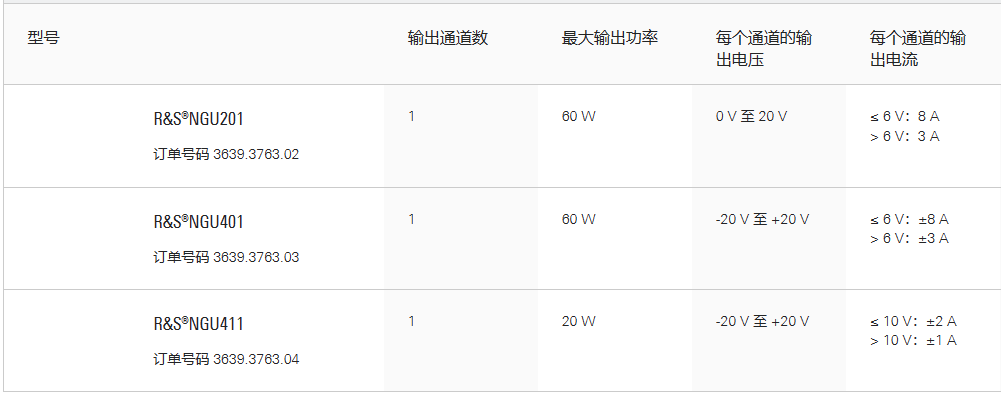

　　R&S®NGU源测量单元主要特点：

　　双/四象限：用作源端和吸收端

　　高速数据采集（FastLog功能）

　　电压优先和电流优先模式

　　高电容模式

　　直观、价格透明的在线产品配置器

　　特性和优点：

　　双/四象限：用作源端和吸收端

　　模拟电池或负载

　　两象限/四象限架构使得这些源测量单元可以用作拉电流或灌电流，模拟电池或负载。当外部施加的电压超过设定的标称电压时，SMU会自动从源极模式切换到灌电流模式。R&S®NGU401采用四象限架构，能够提供正负电压或电流，并且可以同时充当两个极性的拉电流或灌电流。

　　高速数据采集

　　FastLog函数

　　R&S®NGU电源测量单元提供FastLog功能，可以捕获电压和电流测量结果。这些数据可以存储在外部USB存储设备上，也可以通过USB或LAN传输到外部PC。采集速率高达500 ksample/s，每2μs提供一次电压和电流结果。

　　电压优先和电流优先模式

　　针对电压/电流调节进行了优化

　　在电压优先模式下，快速电压调节可以提供小于30μs的较短恢复时间。电流调节设计得稍慢一些，以避免振荡。当需要精确和快速的电流调节时，R&S®NGU源测量单元可以在电流优先模式下运行。此模式针对快速电流调节（负载恢复时间<50μs）进行了优化，允许执行LED测试等任务，即使对短电流尖峰也很敏感。

　　高电容模式

　　补偿电容

　　在典型的测量配置中，DUT的输入端通常存在电容。将电源与引线连接会导致引线和电容的低通行为。在高电容模式下，R&S®NGU源测量单元补偿电容并直接在DUT上显示电流。

　　快速负载调节

　　应对快速负载变化

　　移动电话和物联网设备等消费电子产品在睡眠模式下需要的电量非常少。但是，一旦设备切换到发射模式，电流就会突然增加。此类DUT的电源必须能够处理从几nA到安培范围的负载变化，而不会产生压降或过冲。
