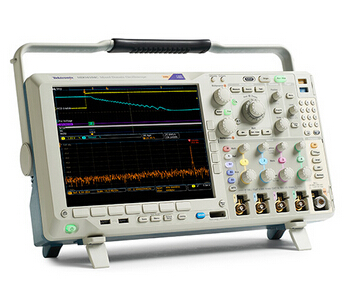

MDO4024C混合域示波器
厂商名称：泰克/TEKTRONIX
产品型号：MDO4024C
市场价格：¥面议 (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
泰克混合域示波器，4条模拟通道（200MHz），最大采样率2.5GS/s，记录长度20M点，可选配频谱分析仪、任意波形/函数发生器、逻辑分析仪、协议分析仪和DVM/频率计数器。
- 详细说明
- 产品手册
泰克MDO4000C 混合域示波器是一款功能强大的高性能六合一示波器
新款 MDO4000C 内置多达六种仪器，每种仪器均具备应对严苛挑战的卓越性能。每台示波器均提供强大的触发、搜索和分析功能，市场上仅这些示波器同时提供同步模拟、数字和 RF 信号分析功能，是在 IoT 及 EMI 故障排除中建立无线通信的理想选择。如果要获得更多功能，您只需添加选配的任意波形/函数发生器，即可轻松捕获、编辑和重播各种信号。
MDO4000C 型号可以全面定制及全面升级。您可以现在或在以后需要时添加各种仪器。
型号属于 MDO4000C 混合域示波器 系列：
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 | RF 通道 | RF 频率范围 | 函数发生器输出 |
|---|---|---|---|---|---|---|---|---|
| MDO4024C | 200 MHz | 2.5 GS/s | 20 M 点 | 4 | 16（选配） | 1（选配） | 9 kHz - 3 GHz（选配）；9 kHz - 6 GHz（选配） | 1（选配） |
| MDO4034C | 350 MHz | 2.5 GS/s | 20 M 点 | 4 | 16（选配） | 1（选配） | 9 kHz - 3 GHz（选配），9 kHz - 6 GHz（选配） | 1（选配） |
| MDO4054C | 500 MHz | 2.5 GS/s | 20 M 点 | 4 | 16（选配） | 1（选配） | 9 kHz - 3 GHz（选配），9 kHz - 6 GHz（选配） | 1（选配） |
| MDO4104C | 1 GHz | 2.5 - 5 GS/s | 20 M 点 | 4 | 16（选配） | 1（选配） | 9 kHz - 3 GHz（选配），9 kHz - 6 GHz（选配） | 1（选配） |
MDO4000C 混合域示波器概述
特点 | 优势 |
| 20 M 点记录长度 | 采集时间更长，同时保持适当分辨率以便放大显示精细的信号细节。 |
| Wave Inspector® 导航 | 使用直观的前面板控件轻松地在长记录中导航。通过搜索功能自动查找并标记事件的每个发生时点。 |
| FastAcq 快速波形捕获 | 波形捕获速率超过 340,000 wfm/s，迅速识别毛刺和其他偶发瞬态信号。通过色彩等级显示帮助理解感兴趣的事件。 |
| 4 条模拟通道 - 选配 16 条数字通道和 1 条 RF 通道 | 同步分析模拟、数字和 RF 信号，轻松实现系统级故障排除。可在任何通道触发。 |
| 集成频谱分析仪，宽捕获带宽 | -65 dBc（典型）动态范围及高达 6 GHz 频率范围，精确分析 RF 信号。高达 3.75 GHz 超宽捕获带宽，方便您同时观察整个频谱。 |
| 集成任意波形/函数发生器 | 内置使用方便的 50 MHz 函数发生器。示波器与 128 k 点任意波形发生器紧密集成，可轻松捕获、编辑并重播实时信号。 |
| 集成逻辑分析仪 | 定时分辨率低至 60.6 ps，轻松调试设计的数字部分。跟踪系统时基，提高系统洞察力。 |
| 串行总线触发和分析 | 同时支持多达三条串行总线自动触发和解码。缩短查找感兴趣事件所需的时间，无需手动解析不同的位。 |
| 集成数字电压表和频率计数器 | 免费进行产品注册！快速测量 DC 电压、AC+DC RMS、AC RMS 和频率。 |
| 升级能力 | 我们为模拟带宽、频谱分析仪、任意波形函数发生器、数字通道 (MSO)、串行触发和分析包等提供升级能力，保证设备在未来多年中继续为您服务。 |
