ATG-2022H功率信号源

厂商名称：安泰电子/AIGTEK

产品型号：ATG-2022H

市场价格：¥0.00 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

通道：双通道波形：可输出正弦波、方波、三角波、脉冲波电压：最大输出电压200Vp-p（100V）电流：最大输出电流500mA 带宽：带宽（-3dB）高达DC~1MHz 压摆率：压摆率 500V/μs 输入信号可内置或外置

我要购买获取报价货期：现货

详细说明
产品手册

ATG-2022H功率信号源产品介绍：
简介
ATG-2022H是一款理想的可输出正弦波、方波、三角波、脉冲波的双通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p (±100V)电压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
输入Input
外置信号输入端为BNC接口。当信号内置输入，此时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入，此时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。
输出 Output
输出接口为香蕉插座，输出电压0~200Vp-p(±100V)，最大输出电流（峰值）500mA。
液晶面板显示
ATG-2022H功率信号源操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
外置输入信号时为放大器工作模式，此时电压增益是数控0~60倍（1step）可调。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口Monitor
1/100 Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。

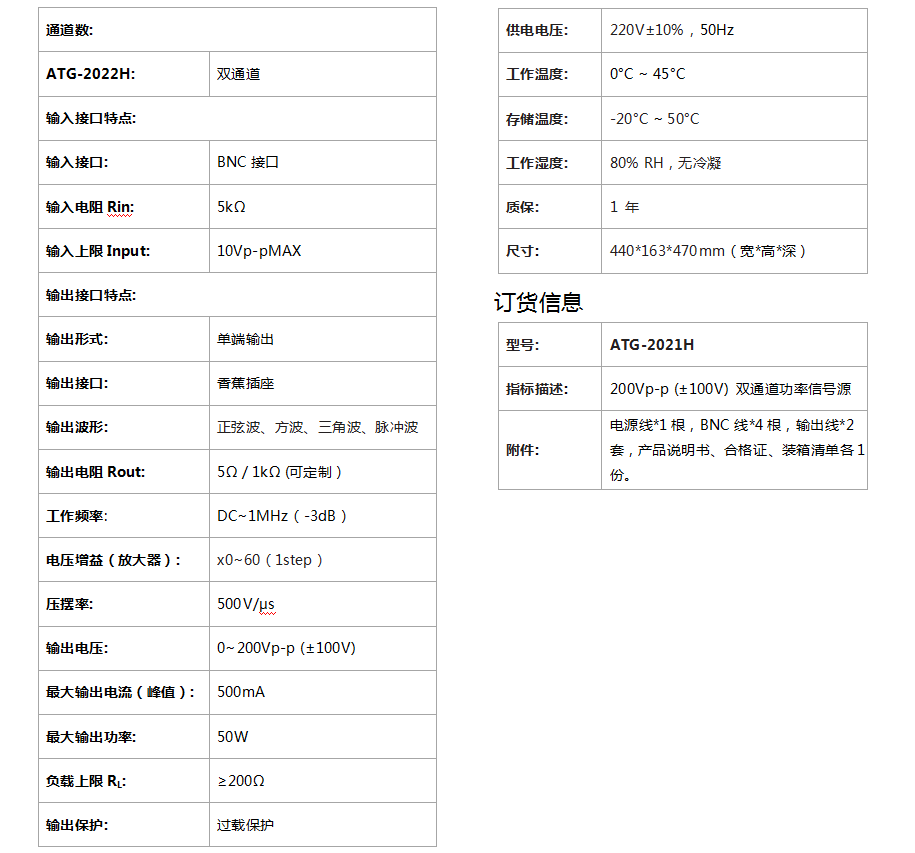

ATG-2022H功率信号源产品规格参数：

ATG-2022H功率信号源(图1)
