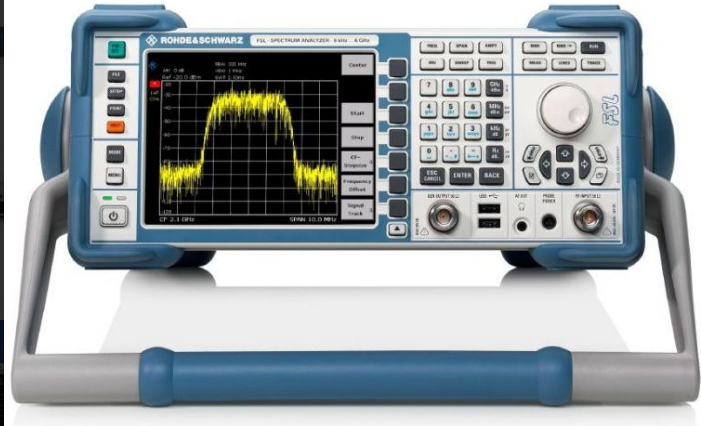

R&S FSL6 台式信号分析仪
厂商名称：罗德与施瓦茨
产品型号：R&S®FSL6
市场价格：¥0.0 (仅供参考)
描述：
- 详细说明
- 产品手册
R&S®FSL 是一款多功能而且经济实用的信号分析仪。R&S®FSL全系列标配28MHz的信号解调带宽，远高于其他同类产品。无论是频谱、噪声系数、ACLR、EMI测试还是复杂的数字通信解调测试，R&S®FSL均可轻松胜任。R&S®FSL信号分析仪采用最新的强大且可扩展的软硬件平台，丰富的标配功能、灵活的选配功能确保您的投资高效而安全。
主要特点
• 频率范围 9 kHz-3 GHz/6 GHz/18 GHz
• 全系列标配28 MHz解调带宽
• 分辨率带宽RBW 1 Hz～10 MHz
• 相位噪声低,仅-103 dBc@10 kHz offset,1GHz
• 高三阶截止点，TOI高达18 dBm@1 GHz
• 可选择带有跟踪源的型号
• 自动测试速度极快，高达80次扫描/秒的数据交换，确保高生产率
• 标配独有的信道滤波器和多摘要标记时域测量功能，大大提高了测量速度
• 标配EMI(6dB)带宽和准峰值检波器，支持EMI自动测试软件ES-SCAN
• 标配TOI/OBW/ACP/Fast ACP/信道功率/时域功率等高级测量功能
• 选配模拟解调/噪声系数/有线电视/Bluetooth/WCDMA/CDMA2K/EVDO/WLAN/WIMAX解调等功能
• 界面友好，操作简便，独有的在线帮助功能
• 硬件选件可现场插拔，Firmware终身免费升级
• WinXP操作系统，接口丰富（标配DVI视频输出接口），远程控制方便，支持与MATLAB连接
• 体积小重量轻，支持电池供电
应用领域
• 无线通信的研究与开发
• 无线产品的生产测试
• 电磁兼容的诊断与预兼容测试
• 外场的频谱以及解调测试
• 产品配套与系统集成
| 简明技术参数 | |||||
R&S®FSL3 | R&S®FSL3 | R&S®FSL6 | R&S®FSL6 | R&S®FSL18 | |
| 频率范围 | 9 kHz-3 GHz | 9 kHz-3 GHz | 9 kHz-6 GHz | 9 kHz-6 GHz | 9 kHz-18 GHz (不超过20 GHz) |
| 频率精度 | 1×10-6 | ||||
| 配置FSL-B4恒温晶振 | 1×10-7 | R&S FSL18 中是标配 | |||
| 分辨率带宽 | |||||
| 标准 | 300 Hz到10 MHz，1/3步进，0频跨时为20 MHz | ||||
| 配置FSL-B7 | 10 Hz到10 MHz，1/3步进，FFT滤波器方式下可实现1Hz | ||||
| 视频带宽 | 10 Hz到10 MHz | ||||
| 信号分析带宽 | 28 MHz | ||||
| 相位噪声 | 1 GHz，10 kHz频偏时，典型值-103 dBc/Hz | ||||
| 本底噪声 | |||||
| 300 Hz分辨率带宽 | 典型值-117 dBm | ||||
| 1 Hz FFT的分辨率带宽， 打开预放(配置FSL-B7,-B22选件) | 500 MHz中心频率，典型值-162 dBm 3 GHz中心频率，典型值-158 dBm | ||||
| 三阶截点 | 典型值18 dBm | ||||
| 检波器 | 正/负峰值、自动峰值、均方根值、准峰值、平均值、取样值 | ||||
| 电平测量不确定度 | <0.5 dB(30 kHz≤f≤3 GHz), <0.8 dB(3 GHz<f≤6 ghz),="" 1.2db(6="" ghz<f≤18="" ghz)<="" td=""> | ||||
| 跟踪源 | 没有 | 有 | 没有 | 有 | 没有 |
| 频率范围 | — | 1 MHz 到 3 GHz | — | 1 MHz 到 6 GHz | — |
| 输出电平 | — | -20 dBm 到 0 dBm | — | -20 dBm 到 0 dBm | — |
