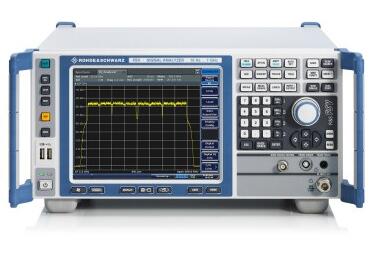

R&S®FSV信号频谱分析仪
厂商名称：罗德与施瓦茨
产品型号：R&S®FSV4/R&S®FSV7/R&S®FSV13/R&S®FSV30/R&S®FSV40
市场价格：¥ (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
R&S®FSV 及 R&S®FSVA 是多功能信号及频谱分析仪系列，适用于参与射频系统的开发、生产、安装以及维修的用户。
- 详细说明
- 产品手册
R&S®FSV信号频谱分析仪特点和优势：
频率范围最高为 4/7/13.6/30/40 GHz
最高 160 MHz 信号分析带宽
基于触摸屏的用户界面，操作便捷直观 (5 GHz)
0.4 dB 电平测量不确定性（最高 7 GHz）
在 10 kHz 频率偏置下，相位噪声为 –110 dBc (1 Hz)
+15 dBm 三阶截止点 (TOI)
在 1 Hz 带宽条件下，显示平均噪声电平 (DANL)： –155 dBm（在 1 GHz 条件下），–147 dBm（在 30 GHz 条件下）； 带 R&S®FSV-B24 前置放大器： –162 dBm（在 30 GHz 条件下）
涵盖相位噪声、噪声系数、矢量信号分析、模拟解调、EMI 诊断的通用测量应用
支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO、Bluetooth® 的无线测量应用
在使用谐波混频器的情况下，频率最高达 500GHz
使用可拆固态盘或硬盘驱动器，以确保测试数据的机密性
始终保持固件更新
R&S®FSV信号频谱分析仪规格：
| 频率 | ||
| 频率范围 | R&S®FSV4 | 10 Hz 至 4 GHz |
| R&S®FSV7 | 10 Hz 至 7 GHz | |
| R&S®FSV13 | 10 Hz 至 13.6 GHz | |
| R&S®FSV30 | 10 Hz 至 30 GHz | |
| R&S®FSV40 | 10 Hz 至 40 GHz | |
| 参考频率的老化 | 1×10-6 | |
| 带 R&S®FSV-B4 选件 | 1×10-7 | |
| 带 R&S®FSV-B14 超高精度参考频率选件 | 4×10-9 | |
| 分辨率/带宽 | ||
| 分辨率带宽 | 标准扫描 | 1 Hz 至 10 MHz |
| 标准扫描，零跨度 | 1 Hz 至 10 MHz，20 MHz，28 MHz1) 40 MHz 可选 | |
| FFT 扫描 | 1 Hz 至 300 kHz | |
| 信道滤波器 | 100 Hz 至 5 MHz | |
| EMI 滤波器 | 200 Hz，9 kHz，120 kHz，1 MHz | |
| 视频滤波器 | 1 Hz 至 10 MHz，20 MHz，28 MHz，40 MHz1) | |
| 信号分析带宽 | 28 MHz1) | |
| 带 R&S®FSV-B70 选件 | 40 MHz2) | |
| 带 R&S®FSV-B160 选件 | 160 MHz3) | |
| 显示平均噪声电平 (DANL) | ||
| DANL（1 Hz 带宽） | 1 GHz | –152 dBm，–155 dBm（典型值） |
| 3 GHz | –150 dBm，–153 dBm（典型值） | |
| 7 GHz | –146 dBm，–149 dBm（典型值） | |
| 13 GHz | –148 dBm，–151 dBm（典型值） | |
| 30 GHz | –144 dBm，–147 dBm（典型值） | |
| 40 GHz | –136 dBm，–139 dBm（典型值） | |
| 带前置放大器， R&S®FSV-B22 选件 | 1 GHz | –162 dBm，–165 dBm（典型值） |
| 3 GHz | –160 dBm，–163 dBm（典型值） | |
| 7 GHz | –156 dBm，–159 dBm（典型值） | |
| 带前置放大器， R&S®FSV-B24 选件 | 10 GHz | –164 dBm，–167 dBm（典型值） |
| 30 GHz | –159 dBm，–162 dBm（典型值） | |
| 40 GHz | –154 dBm，–156 dBm（典型值） | |
| 互调 | ||
| 三阶截止点 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm（典型值） |
| 3.6 GHz 至 30 GHz | +15 dBm，+18 dBm（典型值） | |
| WCDMA ACLR 动态范围 | ||
| 无噪声补偿 | 70 dB | |
| 有噪声补偿 | 73 dB | |
| 相位噪声 | ||
| 1 GHz 载波频率 | 10 kHz 载波偏移 | –106 dBc (1 Hz)，–110 dBc (1 Hz)（典型值） |
| 100 kHz 载波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 载波偏移 | –134 dBc (1 Hz) | |
| 总体测量不确定性 | ||
| 3.6 GHz | 0.29 dB | |
| 7 GHz | 0.39 dB | |
| R&S®FSV-B9 跟踪发生器 | ||
| 频率范围 | R&S®FSV4 | 100 kHz 至 4 GHz |
| R&S®FSV7/13/30/40 | 100 kHz 至 7 GHz | |
| 频率偏移 | 最高 1 GHz | |
| 电平范围 | –60 dBm 至 0 dBm | |
