普源RPL1116逻辑探头

　　普源RPL1116是一款高性能有源逻辑探头，可将待测系统上的数字信号连接至RIGOLMSO1000Z系列数字示波器，实现逻辑分析仪功能。

　　普源RPL1116共有16个数字通道（D0-D15），分为两个通道组（D0-D7和D8-D15）。每个数字通道组包含信号接口和地接口。同时，RPL1116标配20根信号引线以及20个探头钩，可用于灵活的连接被测信号和参考地。利用示波器LA菜单中的自校准功能可以校准探头的零点。

　　逻辑探头的使用方法

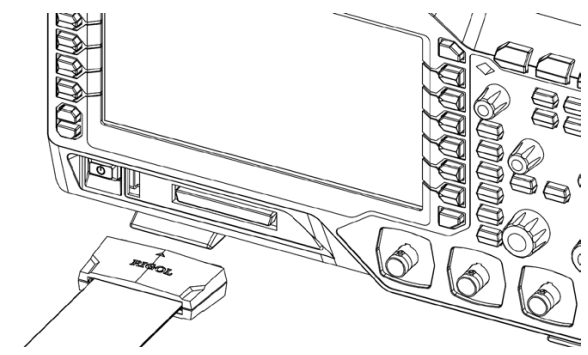

　　1．连接RPL1116至示波器：将RPL1116前端连接至主线输入端，然后将主线输出端连接至示波器前面板的数字信号输入端，如下图所示。

　　2．连接被测信号至RPL1116：用户可以根据测试需要将任意数量（≤16）的被测信号连接至RPL1116。连接时需要注意，输入信号的幅度不能超过探头的最大工作电压范围。RPL1116提供了两种连接方式方便用户灵活探测信号。

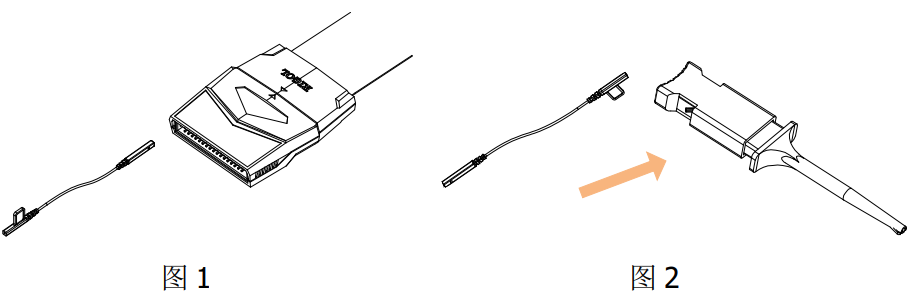

　　方法一：用户可通过前端引线单独连接各个被测信号。通过前端引线上的通道标示以及探头前端上的颜色信息可方便地识别每个信号所对应的通道号，如图1所示。

　　注意：使用过程中若出现串扰或地弹，可能是多通道共用地线导致。

　　因此建议您尽可能为每通道的信号线配一根地线并双绞。

　　方法二：在方法一的基础上，可为前端引线连接上探头测试夹，然后通过测试夹内的金属钩连接被测信号节点，如图2所示。

　　3．设置探头：按示波器前面板上的LA按键进入探头设置菜单，用户可在该菜单下查看和设置如下参数：阈值电平(D0-D7与D8-D15分组阈值电平独立调节)、波形大小(应用于所有通道，其中L选项只在屏幕活动通道数不多于8时可用)、通道标签和探头校准等。

　　注意：若探头第一次连接到该示波器或者环境温度变化5℃以上，建议利用LA菜单下自校准功能进行零点自校准，校准时保持RPL1116输入端不接信号。

　　4．功能检查：完成上述操作后，被测信号将显示在示波器屏幕上相应的数字通道上。如果看不到信号，请调节示波器选择合适的触发方式和时基等常规设置。如果仍然看不到信号，请再次检查电气连接和参数设置，或者尝试使用其他探头(如模拟探头)来验证测试点的信号状态。
