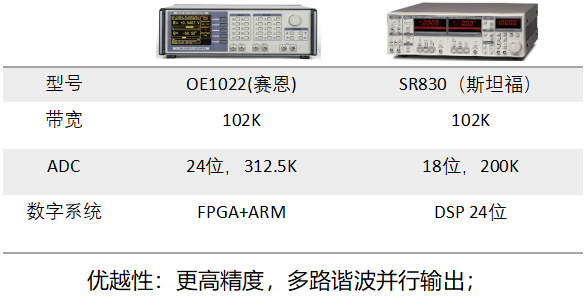

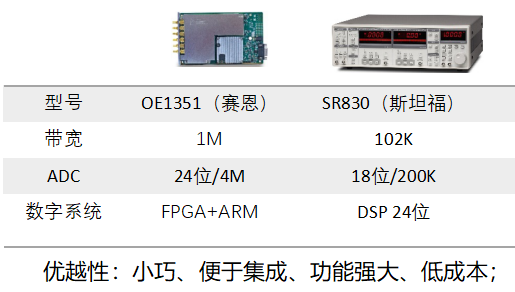

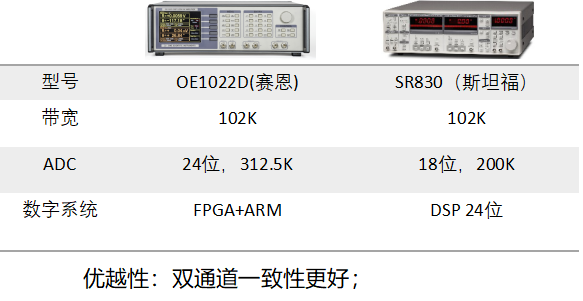

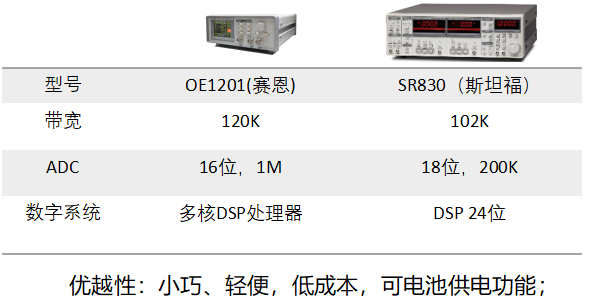

SR810/SR830锁相放大器

电压输入

单端或差分

灵敏度

2nV 至 1V

电流输入

10 6或 10 8 V/A

输入阻抗

电压输入

10 MΩ + 25 pF，交流或直流耦合

电流输入

1 kΩ 到虚拟接地

增益精度

±1 % (±0.2 % 典型值)

噪音

1 kHz 时为6 nV/√Hz 1 kHz 时
为 0.13 pA/√Hz (10 6 V/A)
100 Hz 时为 0.013 pA/√Hz (10 8 V/A)

线路过滤器

50/60 赫兹和 100/120 赫兹 (Q=4)

CMRR

10 kHz 时为 100 dB，高于 10 kHz 时降低 6 dB/oct

动态储备

>100 dB（无前置滤波器）

稳定

<5 ppm/°C

参考频道

频率范围

0.001 Hz 至 102.4 kHz

参考输入

TTL 或正弦波（最小 400 mVpp）

输入阻抗

1 兆欧，25 pF

相位分辨率

0.01°前面板，0.008°通过计算机接口

绝对相位误差

<1°

相对相位误差

<0.001°

正交性

90° ± 0.001°

相位噪声

内部参考

合成，1 kHz 时 <0.0001° rms

外部参考

1 kHz、100 ms、12 dB/oct 时为 0.005° rms

相位漂移

<0.01°/°C，低于 10 kHz，
<0.1°/°C，10 kHz 至 100 kHz

谐波检测

2F, 3F, ... nF 至 102 kHz (n < 19,999)

采集时间

（2 个周期 + 5 毫秒）或 40 毫秒，以较大者为准

解调器

稳定

数字输出和显示：无漂移。
模拟输出：对于所有动态储备设置，<5 ppm/°C。

谐波抑制

-90 分贝

时间常数

10 µs 至 30 ks（6、12、18、24 dB/oct 滚降）。
低于 200 Hz 的同步滤波器可用。

内部振荡器

范围

1 mHz 至 102 kHz

准确性

25 ppm + 30 µHz

频率分辨率

4½ 位或 0.1 mHz，以较大者为准

振幅

0.004 至 5 Vrms，10 kΩ（2 mV 分辨率），
50 Ω 输出阻抗，最大 50 mA。电流进入 50 Ω

幅度精度

1%

幅度稳定性

50 ppm/°C

输出

正弦波，TTL（使用外部参考时，两个输出都被锁相到外部参考。）

显示器

渠道

4½ 位 LED 显示屏，带 40 段 LED 条形图。X、R、X 噪声、Aux 1 或 Aux 2。显示也可以是这些量中的任何一个除以 Aux 1 或 Aux 2。

通道 2 (SR830)

4½ 位 LED 显示屏，带 40 段 LED 条形图。Y、Θ、Y 噪声、Aux 3 或 Aux 4。显示也可以是这些量中的任何一个除以 Aux 3 或 Aux 4。

抵消

X、Y、R 最多可偏移满量程的 ±105 %。

扩张

X、Y、R 可以扩大 10 倍或 100 倍。

参考

4½位LED显示屏

输入和输出

CH1输出

X、R、X 噪声、Aux 1 或 Aux 2 的 ±10 V 输出。
更新频率为 512 Hz。

CH2输出（SR830）

Y、Θ、Y 噪声、Aux 3 或 Aux 4 的 ±10 V 输出。
更新频率为 512 Hz。

X、Y 输出

同相和正交分量

   （后面板）

(±10 V)，更新频率为 256 kHz

辅助。A/D 输入

4 个 BNC 输入，±10 V，1 mV 分辨率。
以 512 Hz 采样

辅助。数模输出

4 个 BNC 输出，±10 V，1 mV 分辨率

正弦输出

内部振荡器模拟输出

TTL 输出

内部振荡器 TTL 输出

数据缓冲区

SR810 有一个 8k 点缓冲区。SR830 有两个 16k 点缓冲器。数据以 512 Hz 的速率记录并通过计算机接口读取。

触发输入 (TTL)

触发器同步数据记录

远程前置放大器

为可选的 SR550、SR552 和 SR554 前置放大器供电

规格

接口

IEEE-488.2 和 RS-232 接口标准。所有仪器功能都可以通过 IEEE-488.2 或 RS-232 接口进行控制和读取。

40 瓦，100/120/220/240 伏交流电，50/60 赫兹

功率

17" × 5.25" × 19.5" (WHL)

重量

23 磅。

保修单

保修一年零件和人工材料和工艺缺陷
