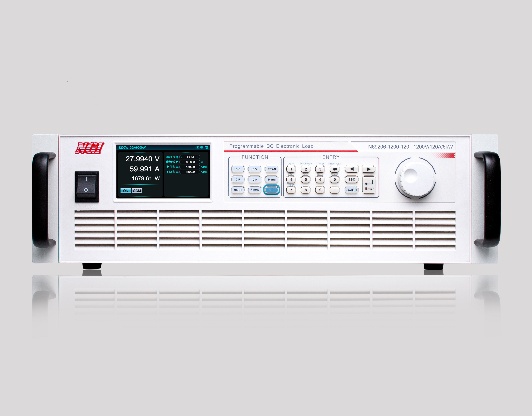

恩智N69200 系列高性能大功率可编程直流电子负载

N69200 系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。具有150V/600V/1200V/1600V/2400V五种电压规格，标准 19 英寸 3U 机箱功率高达 6kW，且支持主 / 从并机控制，可主 + 主、主 + 从多种方式实现扩功率。在量测方面，N69200 全系列支持电压、电流、功率、电阻三量程，并提供高精度测量，使得单产品测试范围更广。N69200 系列产品功能、性能强大，CV 环路速度可调，电流上升下降速度快，多达 8 种工作模式，支持序列测试、动态测试、放电测试、充电测试、OCP/OPP 测试、模拟短路、等效直流内阻（DCIR）测试（选配）、任意波形拉载测试等多种功能；并支持本地 /远程控制，标配 LAN/RS232/CAN 通讯控制、USB HOST（波形导入）、数字输入输出、模拟输入输出接口，选配 GPIB 通讯控制。N69200 系列产品采用标准 3U/19 英寸机箱，基于模块化设计理念，将功率密度提高一倍，并开发多种功能，配合强大的产品性能指标，能有效解决测试中的各种应用需求，是研发测试及 ATE 测试系统值得信赖的产品。

厂商名称：恩智

产品型号：

市场价格：¥ (仅供参考)

货期：现货

在线咨询获取最低报价

详细说明
产品手册

产品型号

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	尺寸
N69202-150-200	1	150V	200A	2,000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69204-150-400	1	150V	400A	4,000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69206-150-600	1	150V	600A	6,000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69212-150-1200	1	150V	1200A	12,000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	6U	询价
N69218-150-1800	1	150V	1800A	18,000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	9U	询价

产品特点

■ 单机输入功率：2~60kW，3U/6kW超高功率密度
■ 电压范围：0~150V/0~600V/0~1200V/0~1600V/0~2400V
■ 电流范围：0~2500A
■ 恒电压、恒电流、恒功率、恒电阻三量程，宽量测范围
■ 电压测量精度：0.015% + 0.015%F.S.
■ 电流测量精度：0.04% + 0.04%F.S.
■ 短时间1.6倍功率加载能力（< 3s）
■ CV 环路速度可调，匹配不同电源
■ 支持主/从并机控制，可主+主、主+从多种控制方式实现扩功率
■ 8种工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC
■ 支持序列测试、放电测试、充电测试、OCP/OPP测试、模拟短路功能

■ 支持电流监视输出、外部编程输入、外部触发输入，支持10kHz正弦波编程输入

■ μs级高速动态响应与斜率拉载

■ 30kHz高速动态模式，动态变频扫描
■ 时间量测，上升、下降时间测量精度：10μs

■ 任意波形拉载测试，正弦波可达 20kHz，支持U盘导入

■ 支持选配NP101系列模块，实现0V带载功能【1】

■ 等效直流内阻（DCIR）测试（选配）
■ 软开/关机功能、电流振荡保护功能
■ 可编程保护，过电流、过电压，过功率、反接检测和温度保护
■ 支持100组参数掉电保存，方便快速调用
■ 支持LAN/RS232/CAN通讯控制，可选配GPIB通讯控制

■ 支持MPPT最大功率追踪功能
