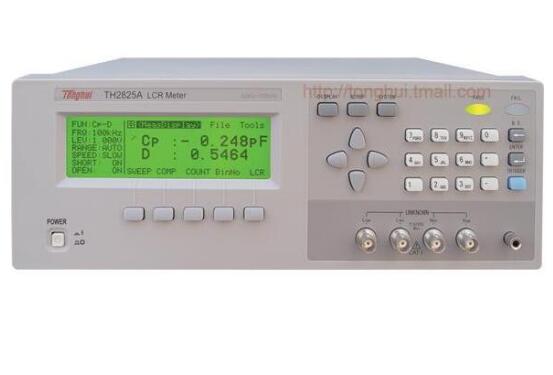

TH2825A型高速LCR数字电桥

简要介绍
■TH2825A型高速LCR数字电桥是本公司重点推出的新一代元件参数测试仪器。该产品可提供高达15ms/次的测量速度、50Hz100kHz十点测试频率、以1mV步进的0.01V-1.0V可编程信号电平、5位读数分辨率、多种源内阻选择和强大的测试功能,可满足生产线质量保证、进货检验及元件设计和评估的测量要求。
高速测量
■本产品运用了元件测试领域的最新技术，测试能力可达到甚至超越Agilent4363B的水平，提供了无与伦比的最高测量速度15ms/次，尤其是解决了长期困扰测试部门低频测试速度慢的难题，为低频元件如电解电容器、变压器的高速测试提供了解决方案。
多种可选的信号源阻抗模式
■不同LCR表由于输出阻抗的不同可能得到不同的测试结果，TH2825A提供五种可选的阻抗模式以适应不同的需要，保证不同仪表间测试结果的一致性。
恒电平模式适用于多层陶瓷电容器(MLCC)的测量
■陶瓷电容器（MLCC）对测试信号电平极为敏感，TH2825A能以恒定的高电平测试信号高速测量大容量陶瓷电容器，允许在恒定1kHz/1Vrms条件下对高达30μF的MLCC进行测试，100Hz测量可对300μF电容器提供恒定的1Vrms测试信号。
强大的变压器测试能力
■TH2825A具备变压器测试能力，使用专门的变压器测试夹具，无须改变测试线方式便可方便地测量匝数比（N，1/N）、互感（M）、初次级电感（LA、LB），初次级直流电阻（DCR2）。有-5V-5V偏置电压（仅TH2825A），可方便地用于通讯变压器和小功率扼流圈的测试。
■该产品提供的HANDLER、GPIB接口及GPIB接口命令与Agilent
与知名仪表的接口兼容性

性能特点
■ 超高速测量：15ms(测试频率≥100Hz时)
■ 大型LCD(240×64点阵)显示
■ 人性化引导式操作界面
■ 50Hz－100kHz, 10个典型测试频率
■ 10mVrms—1.0Vrms可编程测试电平
■ 内部DC偏流源最大可达200mA（使用25Ω内阻）
■ 精确的负载校准功能
■ 4种可选源阻抗模式，便于兼容不同LCR表的测试一致性
■ 4点频率/电平/偏流列表扫描功能
■ 变压器参数测量能力
■ 12组内部仪器设定储存
■ 内建9档比较器，分选及档计数
■ 具有良品/不良品（Hi/Go/Low）警示声响判定功能
■ 测试电平V/I监视功能
■ 与Agilent 4263B兼容的Handler接口
■ 与Agilent4263B兼容的IEEE-488控制命令
