在我们的日常生活中，家用电器的维护并不是什么新鲜事，但我们仔细想想，维修师傅是如何能修好呢，我们确做不到？综上所述，可能有以下原因：1。对电路知识感到困惑。2.没有设备和工具条件。3.没有经验。所以今天安泰测试小边将分享电气设备在维护中使用的设备案例，以下用是德EDUX1002A示波器为例，在焊接平台维护案例的图片和文本解释

　　在焊机维修过程中会遇到一些疑难杂症，然后我们会使用是德EDUX1002A示波器为例为大家讲解

　　案例：NBC270气保焊，手工焊

　　故障现象是扣枪出气送丝正常，不化丝

　　在消除了主控板、送丝机和枪的问题后，问题出在逆变板上，测量值正常。此时，我们将邀请我们的示波器。

　　电路板

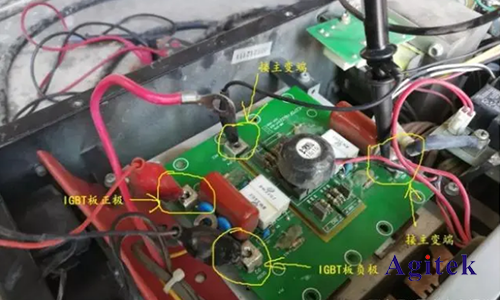

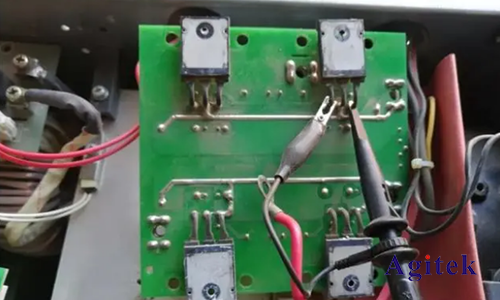

　　为IGBT板主电输出端提供30V直流电源。正极与IGBT板正极相连，负极与IGBT板负极相连。示波器的两端分别与IGBT板的两个主变接入端相连。焊机启动并手动焊接，以查看示波器的波形。

　　示波器波形

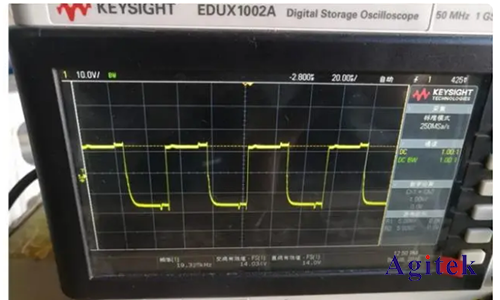

　　正常情况下，应该是方形方波。这个波形缺少一个角，说明IGBT管的四个管道中有一个是坏的，但是测量正常，只能全部更换。更换后，我们来看看波形。

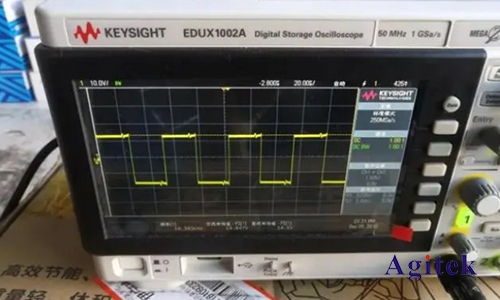

　　是德示波器波形

　　此时，波形正常，表明问题已经解决。让我们来看看IGBT驱动波形和测量方法。在逆变板上删除主电源和主变速器连接，只留下驱动线，示波器连接到IGBT两侧。

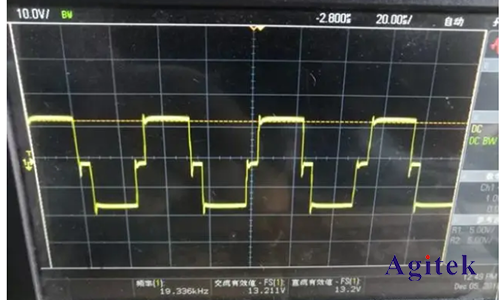

　　如上图所示，IGBT驱动波形频率为19.36KHZ，交流值为13.2V，大部分驱动波形如上图所示，个别驱动波形不同，如沪通大力神和步威机。

       以上就是是德EDUX1002A示波器在维修焊机中的应用的相关介绍，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
