忆阻器测试方案
问题:客户做忆阻器相关测试,需要搭配一套方案满足测试需求
问题分析:
忆阻器测试流程熟悉:
作为存储器,忆阻器同样有“置0”和“置1”及读操作,只不过“置0”被称为“RESET”,即从低阻态(LRS)重置为高阻态(HRS),反之被称为SET,即“置1”操作。
但忆阻器在进行读写操作之前,需要做一次“Forming”,这个激发操作之后,忆阻器件才具有正常的忆阻特性。在各个操作阶段,都需要对忆阻器特性进行表征,测试流程如下:
Forming前后特性验证。验证Forming前后的电阻。通常没有特殊的测试步骤,一般与忆阻器单元IV特性测试结合在一起。
忆阻器单元IV特性测试(通常与Forming结合)。测试SET/RESET,HRS/LRS IV特性,忆阻器单元的基本测试
高速脉冲测试。用更窄脉宽的读/写脉冲序列进行读写测试,忆阻器单元的速度极限能力测试
数据保留测试(Data retention)。数据保存后,在不同的环境下持续读出,测试忆阻器单元保存数据的持久力
循环次数测试(Endurance)。高频率写,持续读,验证忆阻器单元的耐受力
在忆阻器初级研发阶段,Forming及IV特性测试为基本测试,高速脉冲测试验证忆阻器的极限功能。在后续更深入的研究情况下,就根据测试需要进行调整。
客户问题分析:
需要进行IV特性测试,高速脉冲测试
如何解决:
根据不同测试项目搭配方案,最好能够一套方案满足测试需求:

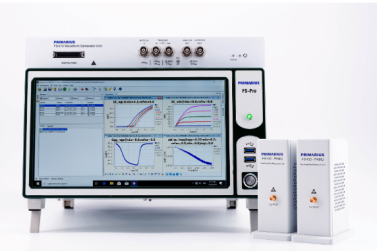

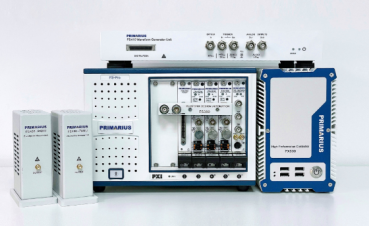

通用配置一:(示例:半导体参数分析仪Fspro+探针台)
配备源表模块和脉冲测试模块,一套设备实现客户测试需求

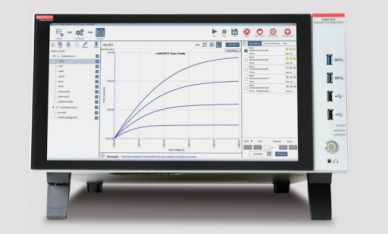

通用配置二:(示例:半导体参数分析仪4200+探针台)
配备源表模块和脉冲测试模块,一套设备实现客户测试需求
当然了还有低成本方案:

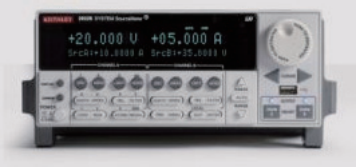

26xx系列SMU,同时需有脉冲功能+简易探针
(主要是针对于IV测试):
(主要针对脉冲测试):

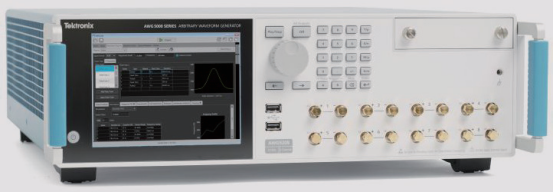

(AWG示意图)

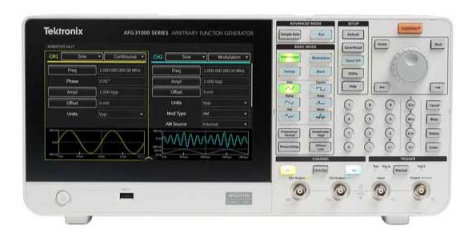

(AFG示意图)

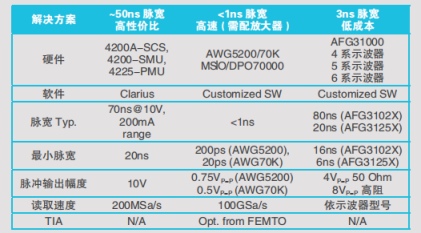

相应方案(摘自泰克数据表格)
