在测量弱信号时，如果接收机的噪声系数比较大,有用信号会淹没在系统产生的噪声中。这时,工程人员往往会在接收机的前端加一个低噪声放大器以降低整个系统的噪声系数,提高系统的灵敏度。根据多级系统的噪声系数的特性，整个系统的噪声系数主要由低噪声放大器的噪声系数所决定。因此,噪声系数是低噪声放大器的一项重要指标。

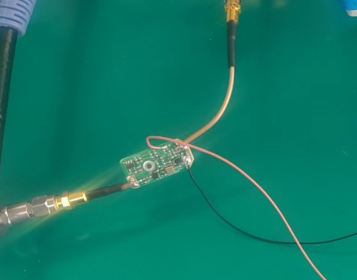

　　这个是我们所要测试的低噪放如图1所示：

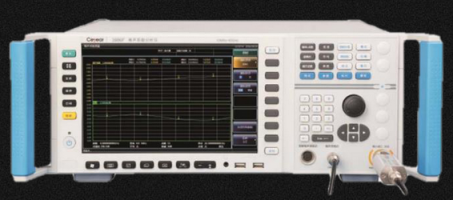

　　利用中电科思仪科技股份有限公司3986系列噪声系数分析仪来进行测试，如图2所示。3986系列噪声系数分析仪同轴一体化频率范围覆盖10MHz～50GHz，具有5种可选择的频段配置，满足用户不同频段的测试需求。

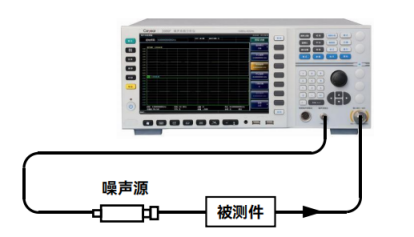

　　连接16603系列智能噪声源，设置好测试频率开始进行仪器的校准，完成校准后连接被测件开始进行测试，连接示意图如图3所示。

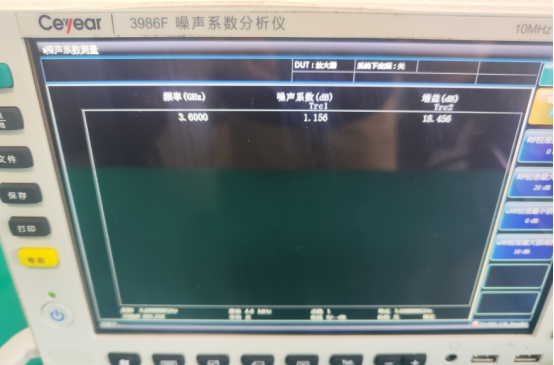

　　测试结果显示如下图4所示。
