问题：

　　应变片测试，需要应用在应变片的测试中，测试不同类型压力传感器数据。

　　问题分析:

　　应变片是一种常用的力传感器，利用应变效应制造电场的器件，可将机械变形转化为电信号，可以通过电阻值的变化来测量物体所受的压力、重量、扭矩等。应变片传感器常用的桥接方式有1/4桥、半桥和全桥，不同范围的应力和应变测量选择测试方式不同。

　　如何解决：

　　1.小范围的应力和应变测量使用

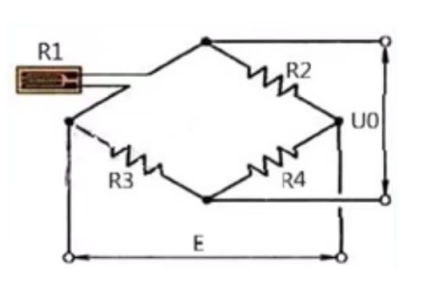

　　1/4桥使用一个应变片，另外三个电阻分别为精密电阻。

　　当应变片发生变形时，它的电阻值发生变化，导致电桥不平衡，进而产生输出电信号。

　　1/4桥的电路结构简单，但其灵敏度较低，不如半桥和全桥精度高。1/4桥常用于小范围的应力和应变测量。

　　2.中等范围的应力和应变测量

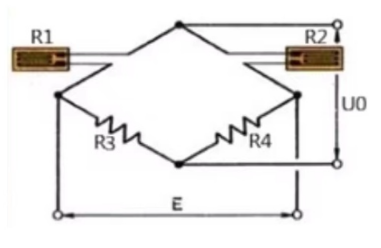

　　半桥：半桥使用两个应变片，另外两个电阻分别为精密电阻。相比于1/4桥，半桥的测量精度有了明显提高，同时也能够检测应变片的温度漂移等误差。半桥的灵敏度比1/4桥高，但仍然低于全桥。半桥电路结构比1/4桥更为复杂，但相对于全桥而言，半桥的电路复杂度较低，也更为常见。半桥常用于中等范围的应力和应变测量，例如汽车制动系统的测量。

　　3.大范围的应力和应变测量

　　全桥使用四个应变片，其中两个应变片互相相对，另外两个也互相相对，构成一个平衡电桥。全桥的灵敏度最高，精度也最高。全桥的电路结构比1/4桥和半桥更为复杂，需要更多的电子元件进行支持。全桥通常用于大范围的应力和应变测量。

　　测试方案搭配：

　　方案：配备测试应变的数采，能够实现全桥，半桥，四分之一桥。

　　示例仪器：

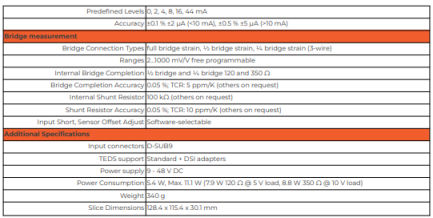

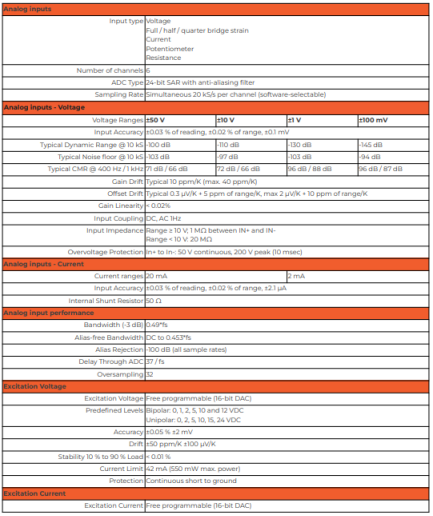

　　示例技术指标：

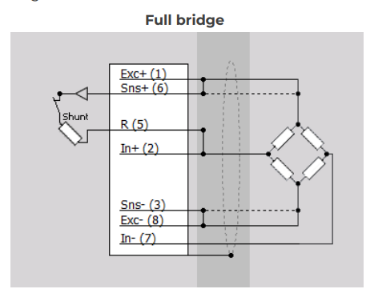

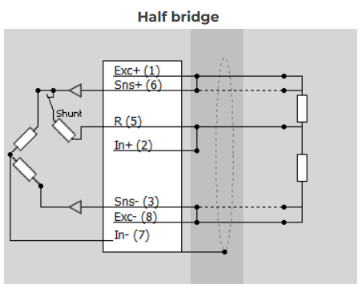

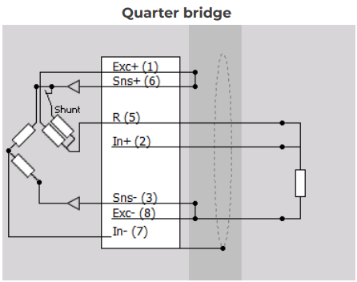

　　测试接线示意图：

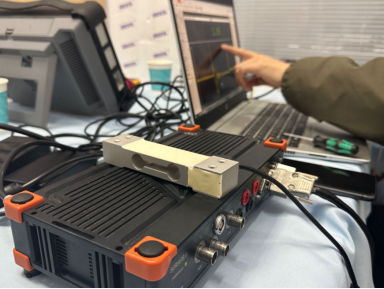

　　测试示例：

　　测试项目：压力传感器测试。

　　测试仪器配置：测试应变数据采集仪器一台，PC一台。
