问题：

　　平板状固体材料的电磁特性分析。需要频率范围1GHz-20GHz，后期需要扩展。

　　问题分析:

　　需要测试平板状材料，频率范围在1GHz-20GHz，后期需要可以扩展。那就需要匹配能够满足测试的配套方案，覆盖频率范围，满足样品夹具要求，频率后期可扩展。

　　如何解决：

　　自由空间法可测试的样品形态为固体平板状材料。一般频率范围为1GHz～40GHz，可扩展（取决于矢量网络分析仪和天线）。

　　测试方案搭配：

　　（1）矢量网络分析仪主机（根据需求选择带宽）

　　（2）天线及测量平台（透镜喇叭天线，自由空间测量平台）

　　（3）配套测量软件（能够兼容矢量网络分析仪主机）

　　（4）测试附件（线缆、转接头等）

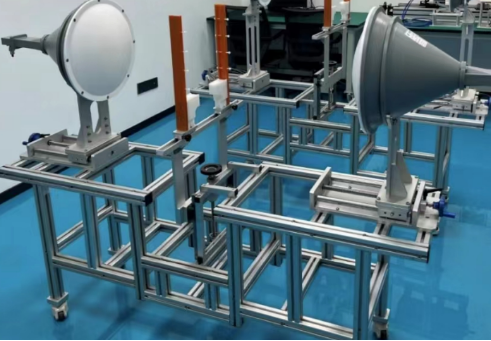

　　示意图：

　　满足标准：

　　GB/T 42741-2023固体材料的电磁参数测量方法（使用自由空间法）。

　　测试功能实现：

　　a)矢量网络分析仪控制与测量

　　通过程序控制选配的矢量网络分析仪，能够正确设置仪器的频率范围、测量参数等，并能控制矢量网络分析仪进行实时测量，能够自动采集矢量网络分析仪的测量数据；

　　b)电磁参数测量

　　测量固体材料的复介电常数、复磁导率，以及电、磁损耗角正切；

　　c)数据存储

　　可将测量结果保存为文本文件，文件内容包括测试时间、材料样品名称、频率范围，以及各频率点及对应的参数值等；

　　d)测量结果分析

　　可对已测量的结果文件进行分析、显示。如同时显示同一材料的多次测量结果，比对不同材料的电磁参数等。

　　测试方案优点：

　　自由空间法是一种开场电磁特性参数测试技术属于传输/反射法的一种。测试中利用了点聚焦透镜天线，有效的减小了天线之间的多重反射及其外界环境的绕射，并通过引入修正因子，减小了斜入射的散焦影响。自由空间法对样品的要求较低，带宽极宽，样品只需足够大的一块双面平行的平板即可。

　　测试原理：

　　自由空间法是将被测材料视为二端口网络，由矢量网络分析仪自带的扫频源产生的电磁波，经由透镜喇叭天线向空间辐射出去，位于天线焦点平面处的均匀平面波垂直入射到待测介质材料上，电磁波在介质与空气交界面处发生反射和透射，反射信号和透射信号被发射/接收天线接收后进入矢量网络分析仪，利用耦合信号与参考信号的比值获得反射/传输系数，最终通过相应算法，得到相应待测介质的电磁参数（介电常数和磁导率）。
