时钟信号是数字电路中不可或缺的一部分，其频率、稳定性和精确性直接影响着电路的性能和稳定性。泰克信号发生器作为一款功能强大的测试仪器，凭借其灵活性和精准度，在时钟源应用方面发挥着重要作用，为电路设计、测试和调试提供了强有力的支持。本文将深入解析泰克信号发生器在时钟源应用中的具体优势和使用方法，并探讨其在不同场景下的应用技巧和注意事项。

　　一、时钟源的用途

　　时钟源在数字电路中扮演着至关重要的角色，其主要用途包括：

　　确定频率余量：通过改变信号发生器的频率，可以测试电路板的时钟频率工作范围，从而确定其实际工作频率范围，为电路设计提供可靠的参考数据。

　　替代缺失的时钟源：在一些情况下，电路板可能缺少时钟源，或者需要对设备进行功能测试，而无法使用其自带的时钟源。这时，泰克信号发生器可以作为外部时钟源，为电路提供稳定的时钟信号，完成功能测试和验证。

　　模拟不同时钟源：在设计和调试过程中，工程师可能需要模拟不同类型的时钟信号，例如不同频率、不同幅度、不同占空比的信号。泰克信号发生器能够灵活地生成各种类型的时钟信号，方便工程师进行测试和评估。

　　二、适用范围

　　泰克信号发生器在时钟源应用中适用范围广泛，主要针对以下人群：

　　嵌入式系统开发工程师：嵌入式系统中普遍使用时钟信号，泰克信号发生器可以用于测试和调试嵌入式系统中的时钟频率、稳定性和兼容性。

　　数字通信电路设计工程师：数字通信电路中对时钟信号的要求更加严格，泰克信号发生器可以用于生成符合通信协议标准的时钟信号，并测试其在不同条件下的性能。

　　电子测试和设计工程师：在各种电子测试和设计工作中，泰克信号发生器都能发挥重要作用，为工程师提供精准的时钟信号，并帮助他们进行电路调试和故障诊断。

　　三、使用任意波形/函数发生器的好处

　　相比于传统的专用脉冲发生器，使用泰克信号发生器作为时钟源拥有诸多优势：

　　成本节约：任意波形发生器通常集成了多种功能，可以替代多个专用仪器，从而节省成本。

　　灵活性和可扩展性：任意波形发生器能够生成多种类型的信号，包括脉冲、方波、三角波、正弦波等，可以满足不同场景的时钟源需求。

　　双通道和浮动输出：泰克信号发生器通常配备双通道输出，能够生成差分信号，满足现代数字电路对差分时钟信号的需求。

　　高频率范围：泰克信号发生器可以生成高达120 MHz的脉冲和方波信号，满足高速数字电路的时钟源需求。

　　四、技巧和提示

　　在使用泰克信号发生器作为时钟源时，需要掌握一些技巧和注意事项：

　　生成差分时钟信号：对于PECL、LVPECL或LVDS等差分时钟信号，可以使用双通道信号源，并配置Channel 1生成期望的波形、频率和幅度，然后通过CH1 Complement功能将反向信号复制到Channel 2。最后，设置Frequency CH1=CH2为On，启动Align Phase，激活同步模式即可生成差分时钟信号。

　　使能外部时钟源：在测试过程中，需要将电路板的内部时钟源禁用，并将外部时钟源连接到电路板上。

　　匹配阻抗：为了避免信号完整性劣化，如振铃或可变延迟和幅度，需要确保探头与电路板轨迹的阻抗匹配。

　　选择合适的型号：根据实际需求选择合适的泰克信号发生器型号，例如AFG3251或AFG3252等。

　　五、硬件和软件支持

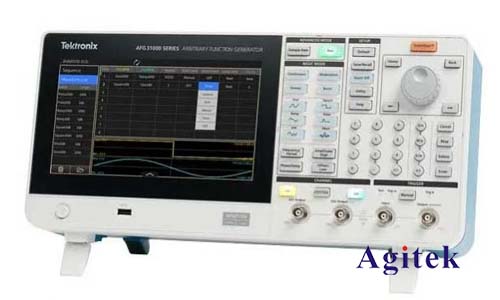

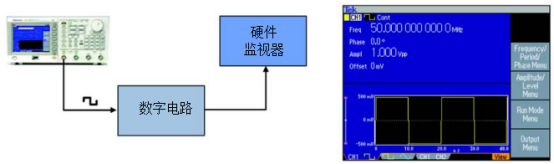

　　使用泰克信号发生器作为时钟源，需要配备相应的硬件和软件支持：

　　监视器：需要使用示波器等监视设备来观察和测量生成的时钟信号，确保信号的稳定性和准确性。

　　数字电路：需要使用数字电路板来进行测试和验证，将生成的时钟信号输入到电路板中，观察电路的运行状态。

　　泰克信号发生器在时钟源应用中具有独特的优势，可以满足各种测试和设计需求，为工程师提供精准的时钟信号，提升工作效率。了解泰克信号发生器在时钟源应用中的使用方法和技巧，可以帮助工程师更好地利用这一工具，有效地进行电路设计、测试和调试工作，推动数字电路设计和应用的发展。
