逻辑器件是现代电子系统中的核心组成部分，其正常工作依赖于精确的时序控制。定时余量测试是评估逻辑器件时序性能的关键步骤，它可以确保器件在实际应用中能够可靠地接收和处理数据。泰克信号发生器作为一种功能强大的测试工具，能够有效地模拟各种时序信号，从而帮助工程师进行精确的定时余量测试。

　　一、测试背景

　　逻辑器件的正常工作依赖于数据信号和时钟信号之间的精确时间关系。建立时间指的是数据信号必须在时钟信号有效边沿之前保持稳定的一段时间，确保数据能够被正确采样。保持时间指的是数据信号必须在时钟信号有效边沿之后保持稳定的一段时间，确保数据能够被正确锁存。如果建立时间或保持时间不足，会导致数据错误或逻辑器件无法正常工作。

　　二、泰克信号发生器在定时余量测试中的应用

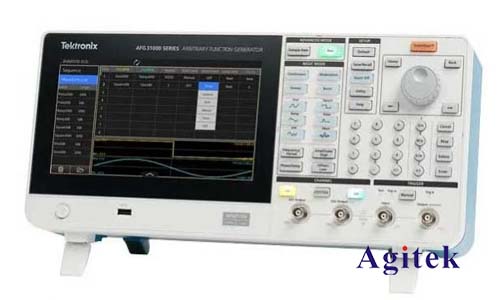

　　泰克信号发生器，特别是像AFG3252这样的任意波形/函数发生器，非常适合逻辑器件的定时余量测试。其优势在于：

　　双通道同步输出:能够同时产生时钟信号和数据信号，并确保两者之间的时间同步关系，简化测试过程。

　　灵活的波形控制:能够轻松调节通道1和通道2之间的脉宽和延迟，方便用户模拟各种复杂的时序关系。

　　操作简便:使用界面友好，体积小巧，便于工程师在实验室或现场进行测试。

　　三、测试步骤

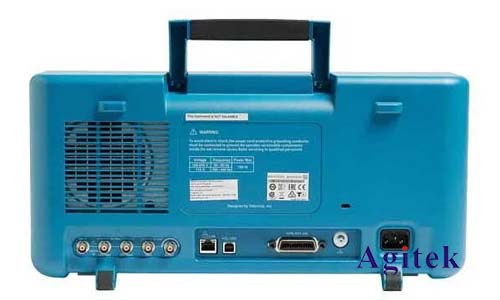

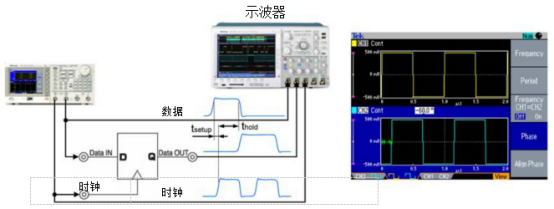

　　创建同步脉冲:使用泰克信号发生器产生两个同步脉冲，分别作为时钟信号和数据信号。数据信号的脉宽应大于时钟信号。

　　测量建立时间:将数据信号的前沿对准时钟信号的有效边沿，然后逐渐延迟时钟信号，直到逻辑器件输出的数据信号开始出现错误，此时测得的延迟时间即为建立时间。

　　测量保持时间:留下数据信号前沿不变，通过降低数据信号的脉宽，逐渐缩短数据信号后沿与时钟信号有效边沿之间的延迟，直到数据信号不再被锁存，此时测得的延迟时间即为保持时间。

　　四、测试注意事项

　　建立时间和保持时间受数据信号和时钟信号的上升时间、输入电压电平、工作电压和温度等因素影响。因此，在测试过程中应设置相关参数，以与实际工作环境相匹配。

　　为确保测试结果的准确性，应使用专业的测试仪器，例如示波器，来观察信号波形并进行测量。

　　为了提高测试效率，可以利用泰克信号发生器的自动化功能，例如序列模式，来自动生成测试信号并记录测试结果。

　　泰克信号发生器为逻辑器件的定时余量测试提供了便利且高效的工具。通过使用泰克信号发生器，工程师可以轻松地模拟各种复杂的时序信号，并准确测量建立时间和保持时间，从而确保逻辑器件在实际应用中的可靠性和稳定性。

　　推荐型号

　　泰克AFG3252是一款功能强大且易于使用的任意波形/函数发生器，适用于逻辑器件的定时余量测试和其他应用。它具有双通道同步输出、灵活的波形控制、操作简便等特点，是电子设计和测试工程师的理想选择，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
