相对于有线通信来说，无线通信有着无需传播介质、无需布线、成本低廉、适应能力强等优点。因此无线收发系统被广泛应用在现代社会中，包括物联网、无线通信设备、遥控器、智能家居、工业自动化、医疗设备等领域。它们为人们提供了更加便捷、灵活的通信方式，促进了信息交流和设备之间的互联互通。

　　本次客户需要对待测物进行无线收发系统测试，基于客户测试场景与实际测试需求，普源精电提供了相应的测试解决方案。

　　客户案例

　　无线收发系统测试

　　为确保无线系统在信息发射、传输以及接收的环节中不出错，就需要进行无线收发系统测试，主要包含三部分：

　　1.无线信号发射测试，是对设备发射的无线信号质量进行测试和评估的过程。

　　2.无线信号接收测试，是对无线设备接收信号能力进行测试和评估的过程。

　　3.天线测试，如下图所示：

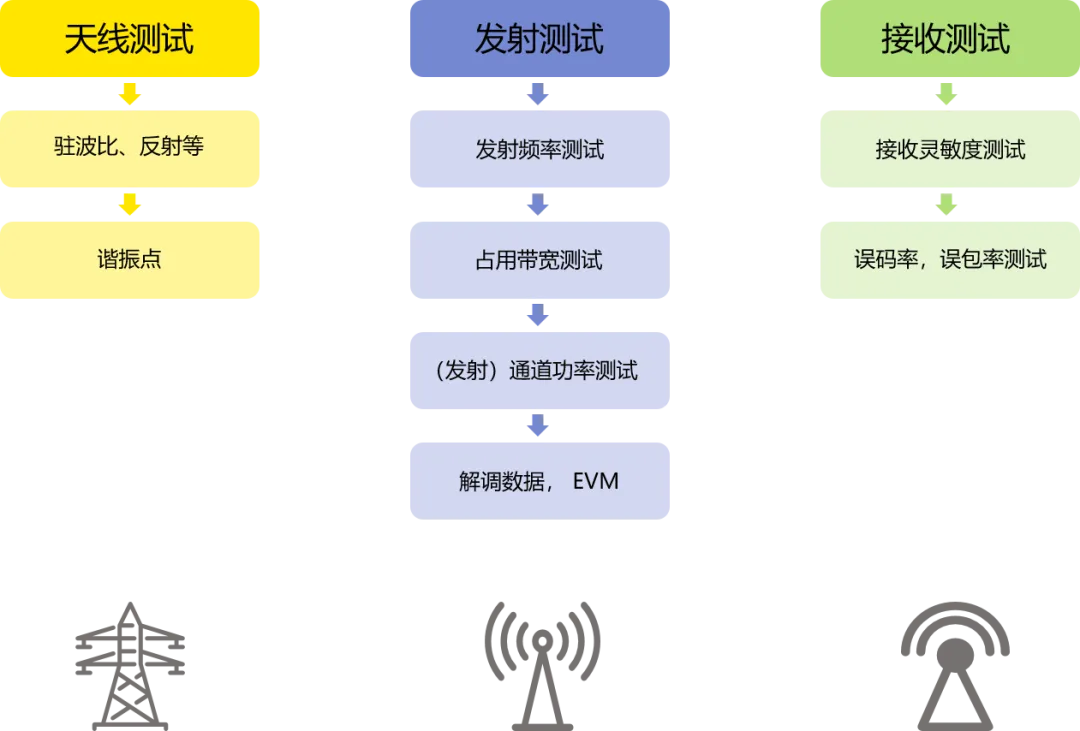

　　▲无线收发测试

　　测试挑战：

　　1.无线传输中调制是必不可少的一环，但不同的产品、不同环境及不同应用所涉及的调制也五花八门。例如模拟调制AM、FM多用于无线广播电台；简单的数字调制ASK、FSK多用于遥控器、遥控钥匙、ETC、停车收费系统、门禁、无线抄表等应用中；除此之外还有较复杂的数字调制，如QAM、QPSK、4FSKD等等，此类复杂调制多用于有标准的通信协议中，如手机通信、Zigbee、蓝牙、WIFI等等。

　　2.复杂的数字调制多数是瞬时信号，间歇性发射，信号活跃时间短，而普通扫频式频谱仪无法完整捕获信号。

　　3.大多数的复杂调制有自己特有的协议方式，例如Zigbee、WIFI等，常规的IQ调制无法模拟这个信号。

　　解决方案

　　无线收发系统测试

　　发射测试

　　发射测试主要包含频率、功率、解调等测试，所以常用频谱仪来测试。和常用的模拟和扫频频谱仪相比，RIGOL的RSA系列实时频谱仪在9KHz~6.5GHz频率范围内能很好地满足发射测试中的应用需求。

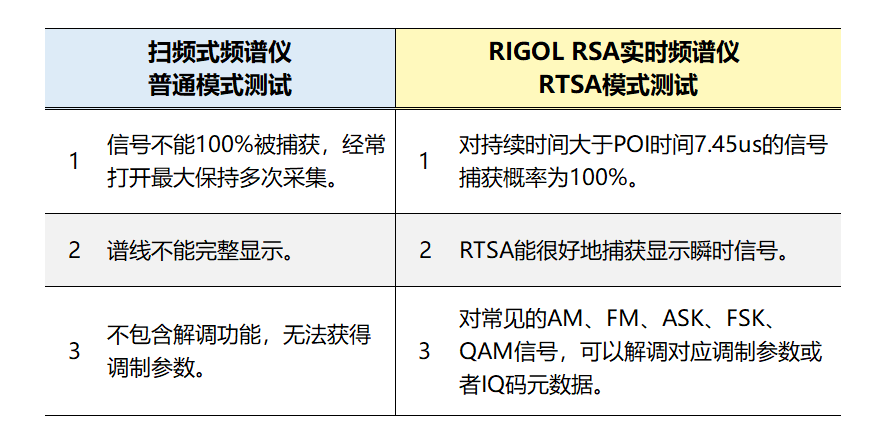

　　▲扫频模式和实时模式测试对比

　　通过对比可以看到，RIGOL实时频谱仪POI时间7.45μs，可以很好的捕获无线测试瞬时信号，显示还原信号最真实的频率分布谱线，同时频谱仪包含高级测量功能，可以快速测试时域功率、邻道功率、多通道功率、占用带宽、发射带宽、载噪比等参数，满足无线信号的多种专用参数测试需求。

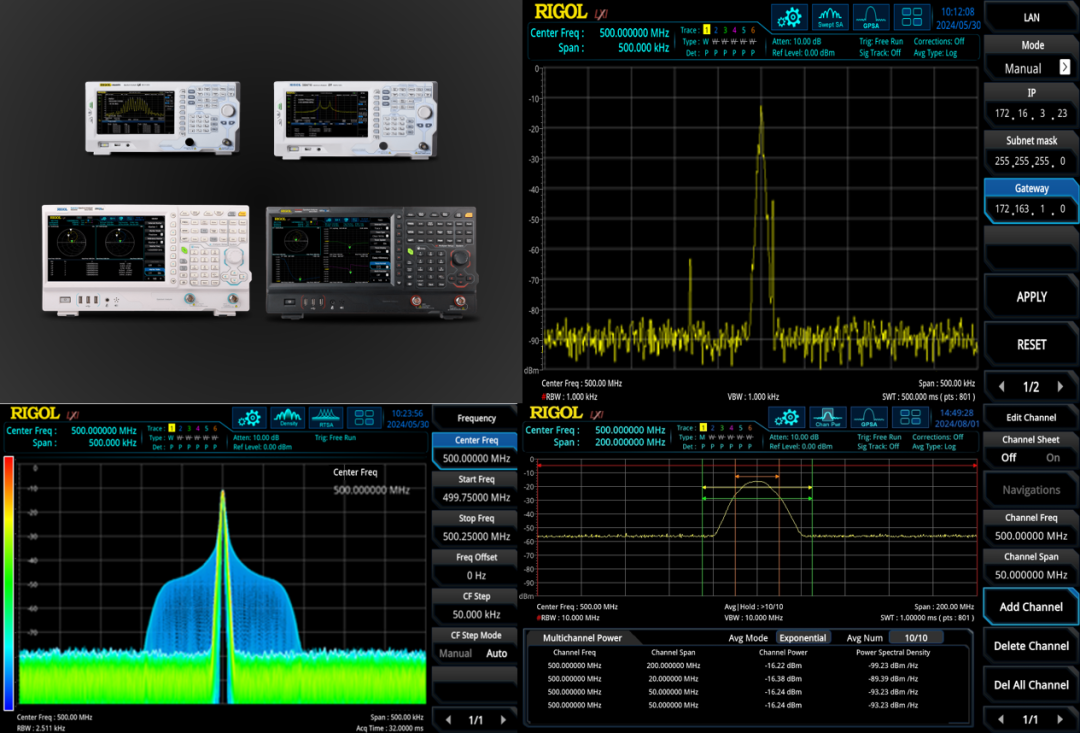

　　▲RIGOL频谱仪扫频、实时和高级测量功能

　　同时，RIGOL实时频谱仪还包含ADM解调功能和VSA信号分析功能：

　　•ADM解调功能，能解调分析AM、FM、PM信号的调制参数，通过对解调参数的分析，能更好的判断发射设备的性能。

　　•VSA信号分析功能，能解调分析常见的IQ调制信号，包括ASK、FSK、PSK、QAM信号，这样就能对一些复杂数字调制信号进行分析，观察信号的星座图，眼图等参数，测试解调数据以及EVM。

　　接收测试

　　接收灵敏度测试是无线系统中测试技术最复杂的部分。业内往往使用误码仪直接测试，但是误码仪的测试频率范围、调制方式等都受到限制，而且成本高昂。RIGOL推出的接收灵敏度测试方案测试流程如下：

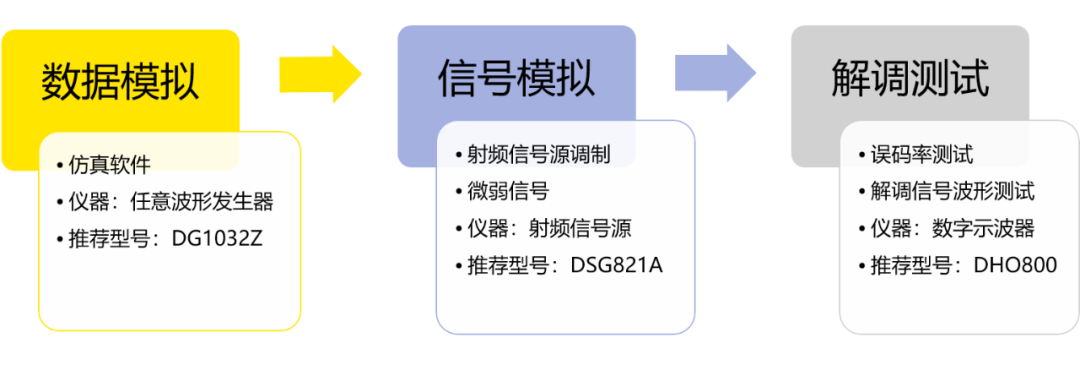

　　▲RIGOL接收灵敏度测试方案

　　该方案有以下优点：

　　·数据长度更长，RIGOL的函数任意波形发生器提供最高512M的数据长度，可以模拟100Mbit速率数据长达50ms，更加接近于真正的随机序列数据；

　　·射频信号功率、频率范围广，本案例中信号调制主要由RIGOL的DSG家族产品实现，该系列产品可以提供1.5GHz~20GHz的频率选择范围，功率低至-130dBm，基本覆盖绝大多数应用场景；

　　·调制方式可选择性高，RIGOL提供的射频信号源均可以选配IQ调制功能，可以有效模拟如QAM、QPSK、4FSK等复杂调制信号；

　　·成本极低，以433MHz的FSK调制接收灵敏度为例，我们称之为“最小系统”，相对于误码仪测试成本下降十倍以上。

　　天线测试

　　天线作为无线收发系统中的一个重要载体，承担着发射信号、接收信号的重要作用。天线测试中，驻波比是最重要的一个测试参数。天线驻波比测试大多采用矢网来完成，但是成本较高，而且对矢网的利用率比较低。RIGOL测试天线驻波比有两种可选方案：

　　•DSA-TG系列频谱仪加电桥来完成天线驻波比测试，该方案可以实现7.5GHz范围内的天线测量。

　　•发射测试中用到的RSA5000N系列实时频谱仪，该机器不仅可以完成发射测试中的ADM模拟解调、VSA矢量信号解调，还具有简单的VNA矢网模式，可以轻松胜任6.5GHz频率范围内天线驻波比测试。

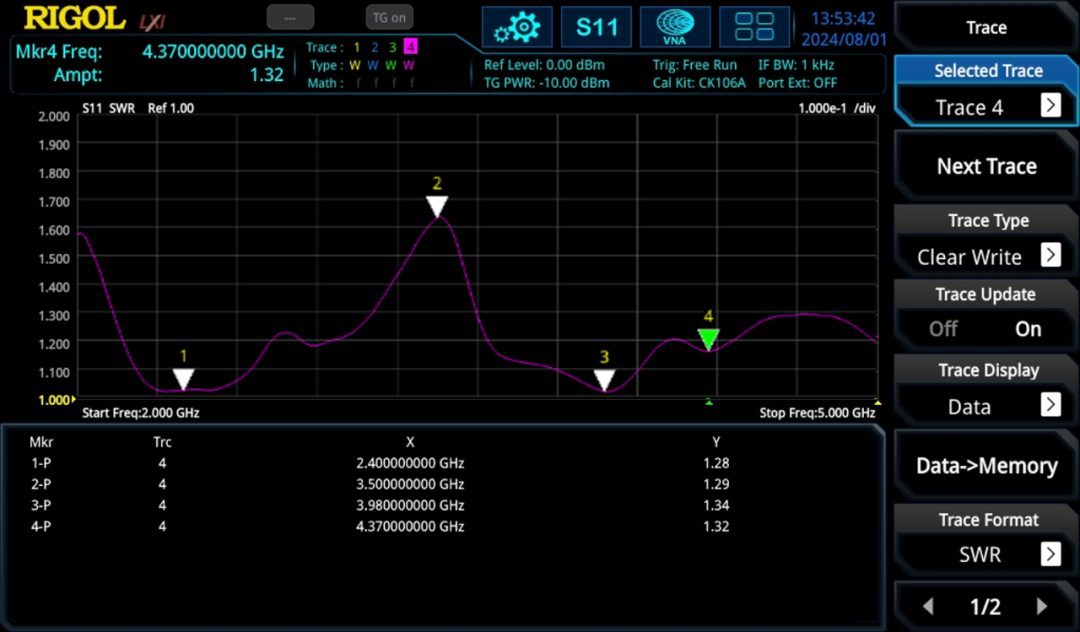

　　▲RIGOL接收灵敏度测试方案

　　这两种方案相对于专业矢网来说，都有效的节约了综合成本，可完成多项测试。

　　发射/天线测试

　　RSA5000系列频谱分析仪

　　在无线收发系统测试中，发射和天线测试都需要选择实时频谱分析仪，以更好地捕获无线测试瞬时信号，显示还原最真实的频率分布谱线，同时对常见的调制信号进行解调。

　　产品支持：

　　RIGOL RSA5000

　　实时频谱分析仪

　　产品特点：

　　■频率范围最高可达6.5GHz

　　■显示平均噪声电平DANL<-165dBm（典型值）

　　■相位噪声<-108dBc/Hz（典型值）

　　■实时分析带宽可达40MHz

　　■RTSA/EMI/VNA/VSA分析功能

　　■10.1英寸多点触摸屏，支持手势操作
