随着AI、大数据、云计算等技术的持续发展，高速铜缆市场进入高速增长的黄金期。以太网传输速率向800Gbps乃至1.6Tbps升级，高速SerDers速率从56 Gbps向112 Gbps甚至224 Gbps演进，铜缆传输速率向224Gbps发展。这一趋势将极大的激活高速铜缆线束、连接器等相关产业链的发展潜力，行业巨头积极布局224 Gbps铜高速连接器市场。

　　罗德与施瓦茨（以下简称“R&S”）推出了新一代ZNA67EXT测试方案，以满足224Gbps高速铜缆线束、连接器的测试需求。该解决方案基于R&S ZNA67主机，通过扩频模块扩频至110Ghz。该解决方案可以测量高速铜缆组件高达110Ghz的插入损耗和回波损耗。ZNA67EXT中的矢量网络分析仪具有出色的性能，动态范围最高达170dB，最大输出功率达20dBm，系统底噪最低可至-151dBm。该解决方案可满足数据中心内的224Gbps高速线束、连接器的信号完整性测试需求。

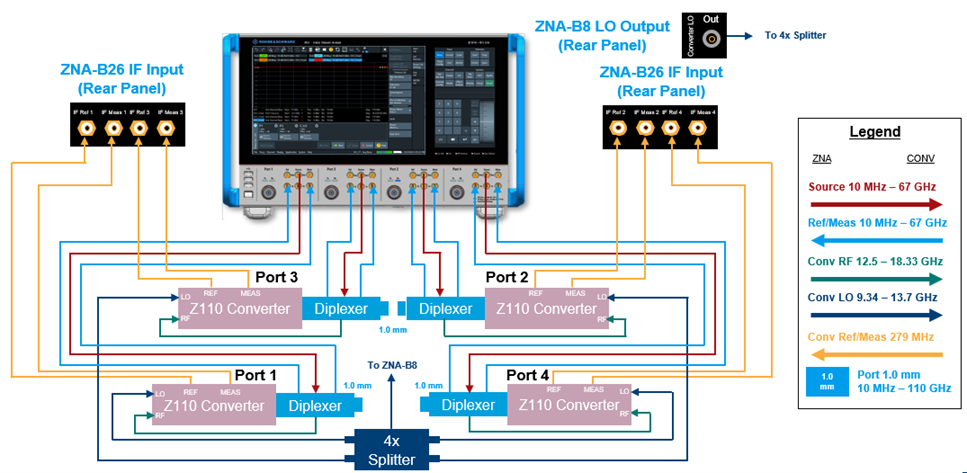

　　图：ZNA67EXT连接示意图

　　该解决方案已得到应用，并获得客户认可。在DesignCon 2024展会上，Samtec展示了R&S 110Ghz网分测试224Gbps PAM4架构电缆组件的测试方案。R&S 110Ghz网分在测量高速线束110GHz的插入损耗和回波损耗时，展现出优异的测试性能。ZNA67EXT作为ZVA110 ZNA网分的升级平台，在产品性能上有更大的提升。

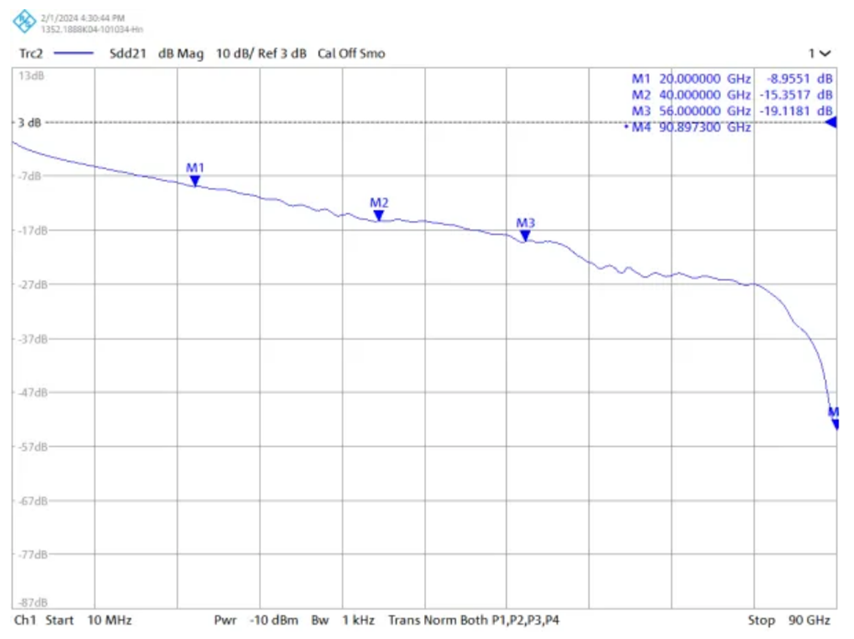

　　图：测试结果显示在80 GHz之前，损耗是平的，没有吸出现象

　　R&S ZNA67EXT测试方案的推出，为行业提供了强有力的技术支持和保障。在224Gbps乃至更高速率的高速铜缆将成为数据中心、超级计算机、高性能计算等领域的重要组成的新趋势下，该解决方案帮助制造商确保产品符合严苛的性能标准，推动整个产业链向更高性能、更高效率、更低功耗的方向发展。
