电源环路响应测试方案
发布日期:2024-10-30     作者: 安泰测试     浏览数:

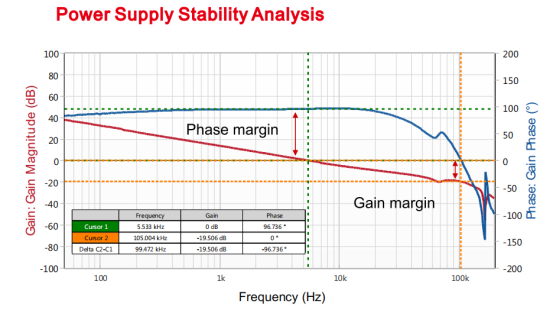

方案一:频率特性分析仪:Bode100+B-WIT 100+PML 11102
Bode100能提供增益和相位分析,完全胜任如下测量
·各类电源控制环路稳定性
·电路传递函数分析
·电源抑制比PSRR
·高精度,24位ADC,重复性好

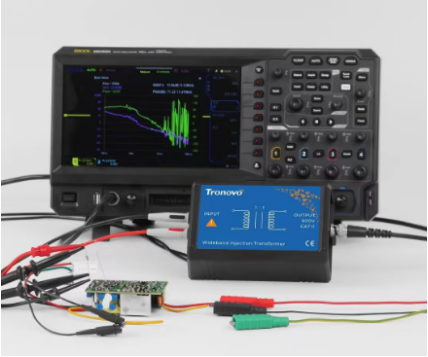

方案二:数字示波器:MSO5104+MSO5000-AWG+MSO5000-PWR+TR1900A

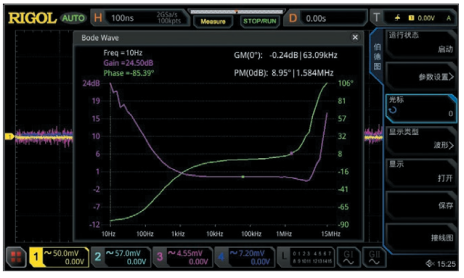

MSO5000伯德图功能,可以直观地提供测试曲线及数据,帮助工程师通过分析相位裕度和增益裕度等参数,快捷判断系统稳定性。

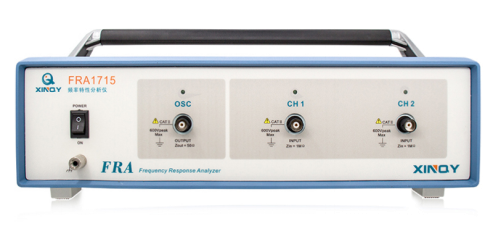

方案三:频率特性分析仪(国产)XQY-FRA1715+J2100A/J2101A

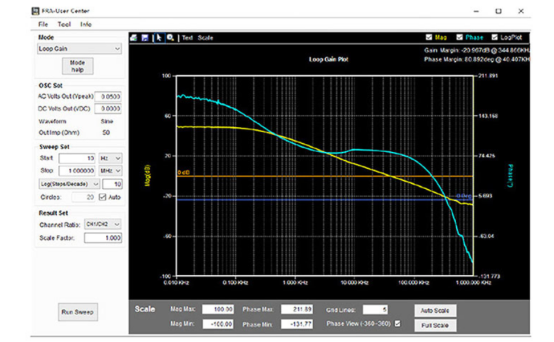

频率特性分析仪(FRA)是一款能够在1Hz~15MHz频率范围内精准测量输入型号的振幅(增益)和相位差的精密仪器。包含一路信号源输出(OSC)和两路测试输入通道(CH1、CH2).可用于负反馈环路和稳定性分析(特别是针对开关电源的环路特性的测试),电路输出阻抗测试,电路的传输特性测试,元器件的阻抗测试等。
