在电子元器件的制造和质量控制过程中，测试环节至关重要。特别是对于贴片电感这类关键元件，精准的测试不仅能确保其性能符合设计要求，还能避免在实际应用中出现问题。

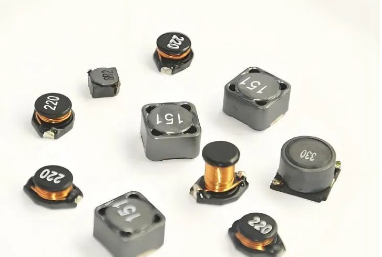

　　贴片电感，是一种采用表面贴装技术的微型电感元件，具有体积小、重量轻、高频特性优越、自谐振频率高及可靠性高等显著优势，广泛应用于各种电子设备中，如手机、平板电脑、笔记本电脑等便携式设备，以及通信设备、汽车电子等领域。

　　01客户情况

　　有一家从事材料研究的企业，目前需要对贴片电感的电感量进行精确测试。

　　02测试要求

　　1、测试频率：100MHz

　　2、测试电平：500mV

　　3、测试产品的电感量

　　03解决方案

　　根据上述测试要求，推荐TH2851系列精密阻抗分析仪，这是同惠电子采用先进的自动平衡电桥原理研制而成的新一代阻抗测试仪器。

　　1、频率选择在贴片电感的测试中，频率的选择至关重要。通常，贴片电感在出厂前的测试环节中，会在特定频率下对其性能进行评估，本次测试的特定频率为100MHz，故选择TH2851-130精密阻抗分析仪。

　　该仪器不仅具有高精度和高速测试的特点，还超越了其他国内外阻抗测试仪器的频率瓶颈，测试频率范围可达10Hz至130MHz，基本精度高达0.08%。此外，其2.5ms的高速测试速度和40MΩ的阻抗测试范围，使其成为测试贴片电感等元件的理想工具。

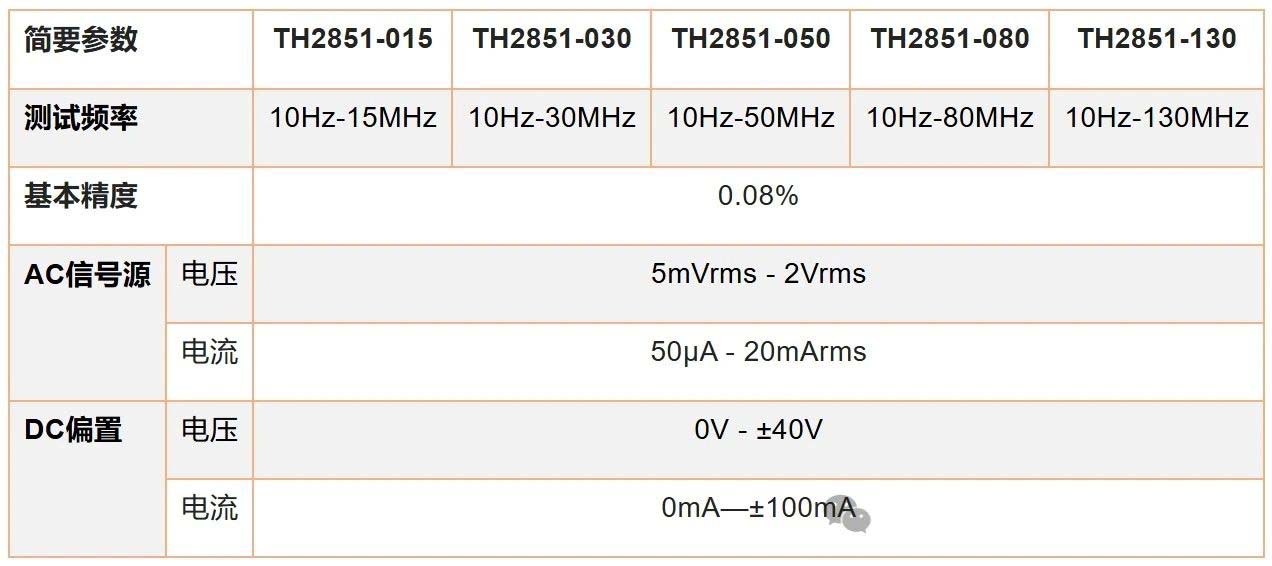

　　为满足不同客户的测试需求，同惠推出了TH2851系列精密阻抗分析仪，共有五种型号：

　　2、夹具选择

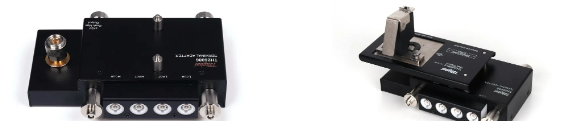

　　由于贴片电感体积小的特点，在选择测试夹具时可能存在一定的困难。在测试过程中需要确保电感器与测试夹具之间的良好接触，以避免因接触不良导致的测量误差。推荐：TH26086+TH26086-2测试夹具。

　　TH26086转接底座主要用于将TH2851精密阻抗分析仪四端对测试端转换为7mm测试端。

　　TH26086-2是一种用于测量底电极芯片组件的测试夹具。它可以实现高度精确和可重复的测量片式电容器、电感器和其他类似元件。

　　3、仪器校准

　　在测试过程中，首先需要进行仪器校准，以确保测量结果的准确性。TH2851-130阻抗分析仪提供了夹具校准功能，可以引导用户进行自动校正。连接好测试治具后，根据仪器图示说明完成对应的操作，即可开始进行测量。

　　4、测试模式

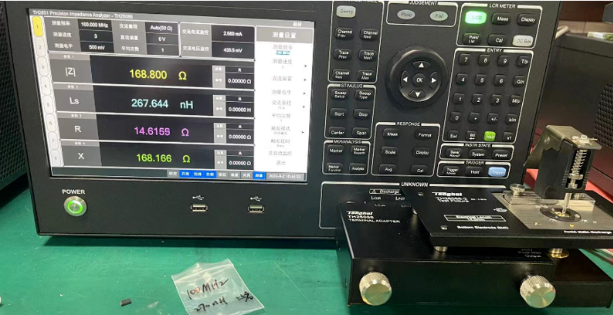

　　TH2851系列支持五种测试方式，分别为：点测、列表扫描、图形扫描、等效电路分析、晶体振荡器分析。本次，客户选择的是点测模式。

　　该模式下，一个屏幕上集成了所有关键的测试参数、分选参数、分选结果以及功能选择等详尽信息，实现了信息的集中化展示。尤为值得一提的是，系统支持同时显示四种测量参数，并且这四种参数可以根据实际需求灵活调整，为用户提供了极大的便利。

　　04经验与总结

　　元器件测试是我国各类电子设备性能与质量评估的基石，而TH2851系列精密阻抗分析仪则是这一领域中的得力助手。它能够全面满足元件与材料的精密测量需求，为无源元件、半导体器件、磁性材料及介质材料等提供准确的测试结果，确保测试的精确性与可靠性。
