一、项目背景

北京XX大学在研发柔性传感器时，需对16个通道的电流、电压、电荷、电阻等参数进行同步采集。目前仅有一台Keithley 6514静电计以及一台NI USB6218采集器，只能手动逐通道切换测量，无法满足在1秒内完成160个数据点（即每通道10点/秒）的高速采集需求。

二、项目需求

1、组合仪器型号:Keithley 6514静电计、阿尔泰PCI2612矩阵开关、NI USB6218采集器;

2、采集参数:可根据仪器参数设置量程、采样率/NPLC，测量传感器16路的电流、电压、电荷、电阻;

3、速率要求:共16个通道，每秒每通道10个数据，实际速率以最终调试结果为准;

4、采集方式:由软件自动扫描，按顺序由1-16通道循环扫描，通常测试周期为20S;

5、界面显示:需要有绘图界面，可以不同时在一个页面显示;

6、报告存储:测试数据以及波形图可自动保存、手动保存。

三、硬配件清单

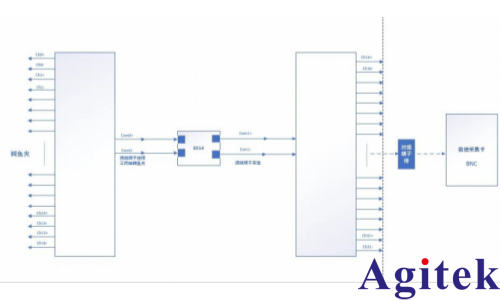

硬件拓扑图

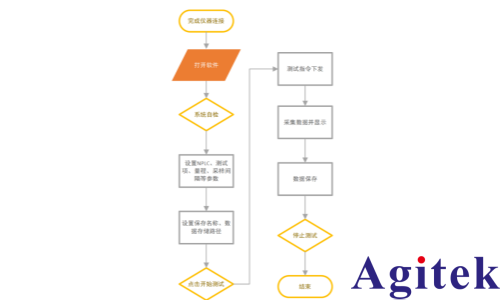

五、测试流程图

（1）完成硬件连接（如上硬件拓扑图）

（2）打开软件，完成系统自检，硬件连接是否正常；

（3）设置NPLC、测试项、量程、采样间隔等参数；

（4）设备保存名称、数据存储路径；

（5）选择采集通道，支持多选；

（6）在软件上点击开始测试；

（7）软件向测试设备下发指令；

（8）软件从仪器端采集数据并完成显示绘图；

（9）数据保存到对应路径；

（10）点击停止测试；

（11）结束测试。

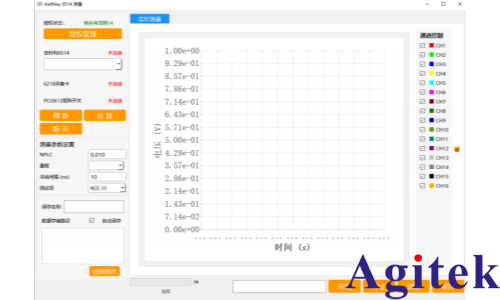

六、软件界面

七、软件功能

（1）兼容Keithley 6514静电计、阿尔泰PCI2612矩阵开关、NI USB6218采集器配合使用；

（2）支持单通道采集、多通道采集，可任意选择通道；

（3）支持系统自检；

（4）支持采集电压、电流、电阻、电荷等参数；

（5）支持手动保存、自动保存，自定义保存路径；

（6）具备绘图功能。

该系统由安泰测试设备有限公司专注于自动测试设备（ATE）系统集成的专业团队设计，具备深厚的技术积累，能够将各类复杂的 ATE 硬件设备与定制化软件高效整合，为电子制造、半导体等行业提供一站式测试解决方案。如果您有软件定制需求，欢迎联系安泰测试！
