TH2690测试绝缘薄膜液滴电荷量
使用 TH2690测试绝缘薄膜材料上液滴的两点间电荷量的具体操作如下：

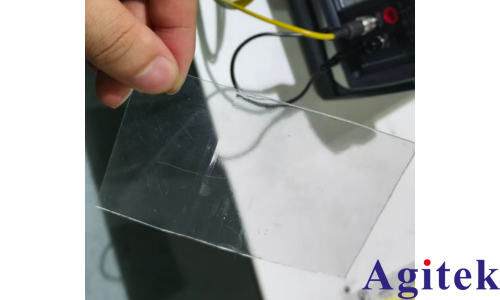

图1.1.薄膜材料
一、测试前准备
1. 仪器与环境准备
仪器预热：开机后预热≥60 分钟，确保电子元件稳定（电荷测量对温漂敏感，预热不足会导致精度偏差）。
环境控制：
温度：23℃±5℃，避免温度波动导致液滴蒸发或绝缘材料漏电变化；
湿度：30%~80% RH（无凝结），潮湿会降低绝缘薄膜电阻，产生漏电流，建议搭配温湿度传感器实时监控；
抗干扰：测试区域远离高压设备、强磁场，避免外部电场导致容性耦合噪声；同时避免强光直射，防止绝缘材料或液滴产生光生电荷。
2. 样品与探针准备
绝缘薄膜处理：
用无水乙醇清洁薄膜表面，去除油污、灰尘，避免污染物形成 “漏电通道”；
固定薄膜于绝缘支架），确保薄膜平整，无褶皱（褶皱会导致液滴分布不均，电荷测量偏差）。

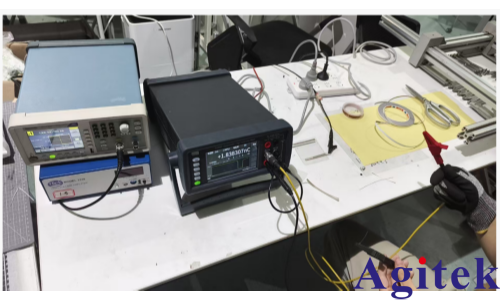

图1.2材料制样
液滴准备：
液滴体积需固定（如 5μL），避免体积变化导致接触面积差异；建议用微量移液管滴加，滴加后静置 30 秒，待液滴稳定。
探针选择与清洁：
选用金属探针（如钨针）+ 绝缘手柄，探针尖端打磨光滑（避免划伤薄膜），测试前用异丙醇擦拭探针，去除残留电荷；
探针间距固定（如 5mm），可通过探针夹具定位，确保每次测试两点距离一致（间距变化会影响电荷分布，导致数据重复性差）。

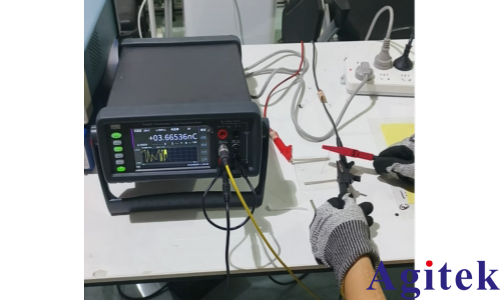

图1.3简易探针示意
二、硬件连接
TH2690 电荷测量需通过三同轴电缆实现低噪声传输（避免普通电缆的摩擦起电噪声），具体连接如下
连接部件 | 操作细节 |
三同轴电缆 | 一端接仪器前面板 “电流表输入连接器”（A 端），另一端通过转接头连接测试探针（需确保屏蔽层接触良好）。 |
公共端（Common）接地 | 用随附香蕉插头将仪器 “公共端” 与机箱地（Ground）短接，避免公共端浮地产生 ±500V 危险电压，同时消除地电位差导致的漏电流。 |
屏蔽盒（可选但推荐） | 将绝缘薄膜、液滴、探针置于金属屏蔽盒内，屏蔽盒接地，减少外部电场干扰；屏蔽盒门需配联锁电路（若涉及高压，此处电荷测量虽无高压，但可进一步降低噪声。 |
探针与测试点连接 | 探针 1 接触液滴边缘一点，探针 2 接触液滴另一边缘点（两点需在液滴内，避免接触薄膜空白区域），接触时轻压探针，确保稳定接触（避免探针晃动导致电荷转移）。 |
三、仪器参数设定
进入 TH2690操作界面，按以下步骤配置参数
1. 切换至电荷测量模式
按前面板Func 键，在弹出的功能菜单中选择 “静电仪”（ｃｈａｒ 模式）；
确认主界面显示 “电荷（Q）” 参数（单位：C/nC/fC），若未显示，通过 “设定 - 波形设定” 勾选 “电荷” 显示项。
2. 核心参数设定（进入 “设定 - 测量设定 - 静电仪” 界面）

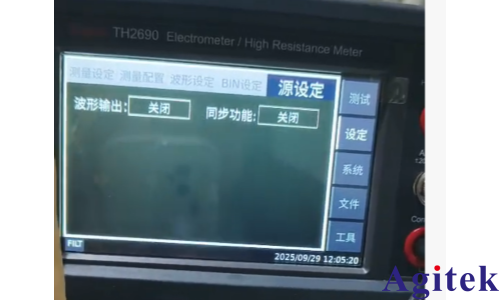

图1.4 仪器设置界面
参数项 | 设定建议 | 依据与注意事项 |
电荷量程 | 根据液滴电荷量估计选择：- 若为 nC 级（常见液滴电荷）：选 “2nC”“20nC” 或 “200nC”；- 若为 μC 级：选 “2μC”；- 不确定时选 “2~20nC”（自动切换量程）。 | 电荷量程表，量程过大会导致分辨率不足（如 2μC 量程测 2nC 电荷，分辨率仅 1pC），过小会触发超限放电。 |
测试速度 | 10~50PLC（1PLC=20ms，即 200ms~1s / 次） | 速度过快（<5PLC）会增加噪声，过慢（>50PLC）会导致液滴蒸发；建议 10PLC，平衡精度与效率。 |
自动放电 | 打开（ON） | 当电荷量达到 “放电等级” 时自动复位，避免量程超限（如液滴电荷突然增加导致测量溢出）。 |
放电等级 | 比所选量程低 1 级（如量程 20nC，放电等级选 2nC） | 避免过早放电导致数据中断，同时防止电荷积累损坏仪器。 |
滤波模式 | 滑动滤波（取样数 5~10） | 滑动滤波可平滑瞬时噪声（如探针接触时的电荷波动），取样数不宜过大（否则响应变慢）。 |
3. 测量配置优化（进入 “设定 - 测量配置” 界面）
MATH 功能：若需扣除薄膜背景电荷（空白薄膜的残余电荷），选择 “偏差计算”（(data-std)/std），其中 “std” 设为空白薄膜的电荷测量值（提前测 3 次取平均值），消除背景干扰。
波形显示：进入 “设定 - 波形设定”，选择 “曲线图”，X 轴设 “时间（t/s）”，Y 轴设 “电荷（Q/C）”，打开 “自动标尺”，实时观察电荷变化曲线（判断数据是否稳定）。
四、零点校正：消除仪器失调电荷
电荷测量对零点漂移敏感，需在测试前执行清零操作：
保持探针悬空（不接触任何物体），确保测量回路开路；
按前面板ZERO 键，主界面底部显示 “ZERO” 标志，仪器记录当前失调电荷值（如 0.05fA 对应的电荷漂移）；
等待 30 秒，确认零点稳定后，再次按 ZERO 键（或保持开启），后续测量会自动扣除失调电荷。
五、样品测试：实时测量与数据记录

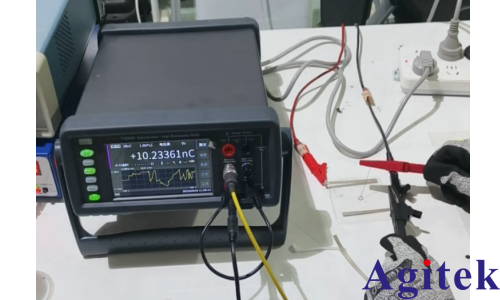

图1.5测试液滴
1. 启动测量
确认探针已稳定接触液滴的两个测试点（无晃动）；
按前面板Run/Stop 键（绿灯亮起），仪器开始连续测量，主界面显示实时电荷量（如 “+1.23nC”），曲线图同步显示电荷随时间的变化（若曲线波动≤±0.05nC，说明数据稳定）。
2. 数据记录与重复性验证
单次测量：待数据稳定后（通常 10~20 秒），记录主界面显示的电荷值；
重复性测试：同一液滴重复测量 3 次，若 3 次数据偏差≤1%，取平均值作为最终结果（若偏差过大，检查探针接触是否稳定、液滴是否蒸发）；
数据保存：进入 “系统 - 系统环境”，打开 “数据保存”，测试数据以 CSV 格式保存至 USB 闪存，便于后续分析（包含时间、电荷量、温度、湿度等参数）。
3. 异常处理
若显示 “OVERFLOW”（超限）：检查量程是否过小，或液滴电荷过大，需切换至更大量程（如从 20nC 切换至 200nC）；
若数据波动剧烈：检查屏蔽盒是否接地、探针是否清洁、环境是否有气流（气流会导致液滴晃动），排除干扰后重新测试；
若出现错误代码（如 Errorcode 3：V 板自检错误）：进入 “工具 - 错误信息” 查看原因，按提示重启仪器或联系同惠售后。
安全放电与仪器维护
1.停止测量与放电：
按 Run/Stop 键停止测量（绿灯熄灭）；
若自动放电未开启，需手动短接两个探针（或用接地导线接触液滴），释放残余电荷（避免下次测试受残留电荷影响）。
2.仪器关闭：
按前面板Source 键（若误开启电压源，需先关闭），再长按电源键关机；
拔下三同轴电缆和 USB 闪存（拔 USB 前等待 10 秒，避免数据损坏）。
3.样品与探针清洁：
用无尘布蘸异丙醇擦拭探针，去除液滴残留；
绝缘薄膜如需重复测试，需重新清洁并滴加新液滴（避免残留电荷干扰）。
注意事项
绝缘材料漏电控制：测试过程中禁止用手接触探针或薄膜（人体静电会转移至样品），建议佩戴防静电手环并接地；
容性耦合消除：三同轴电缆需固定（避免晃动产生摩擦起电噪声，），电缆长度≤1.5m（过长会增加分布电容，影响电荷测量）；
校准周期：仪器校准周期为 1 年，若长期未校准，需联系同惠售后重新计量（确保电荷测量精度）；
安全风险：虽电荷测量无高压，但公共端未接地时可能存在 ±500V 电压测试中严禁触摸公共端、探针等金属部件。
