ATG-309功率信号源

ATG-309功率信号源

带宽:(-3dB)DC~30kHz

电压:90Vp-p(±45Vp)

电流:18Ap

输出形式:单端输出

波形:输出正弦波、方波、三角波、脉冲波

厂商名称:安泰电子/AIGTEK

产品型号:ATG-309

市场价格:¥ (仅供参考)

  • 详细说明

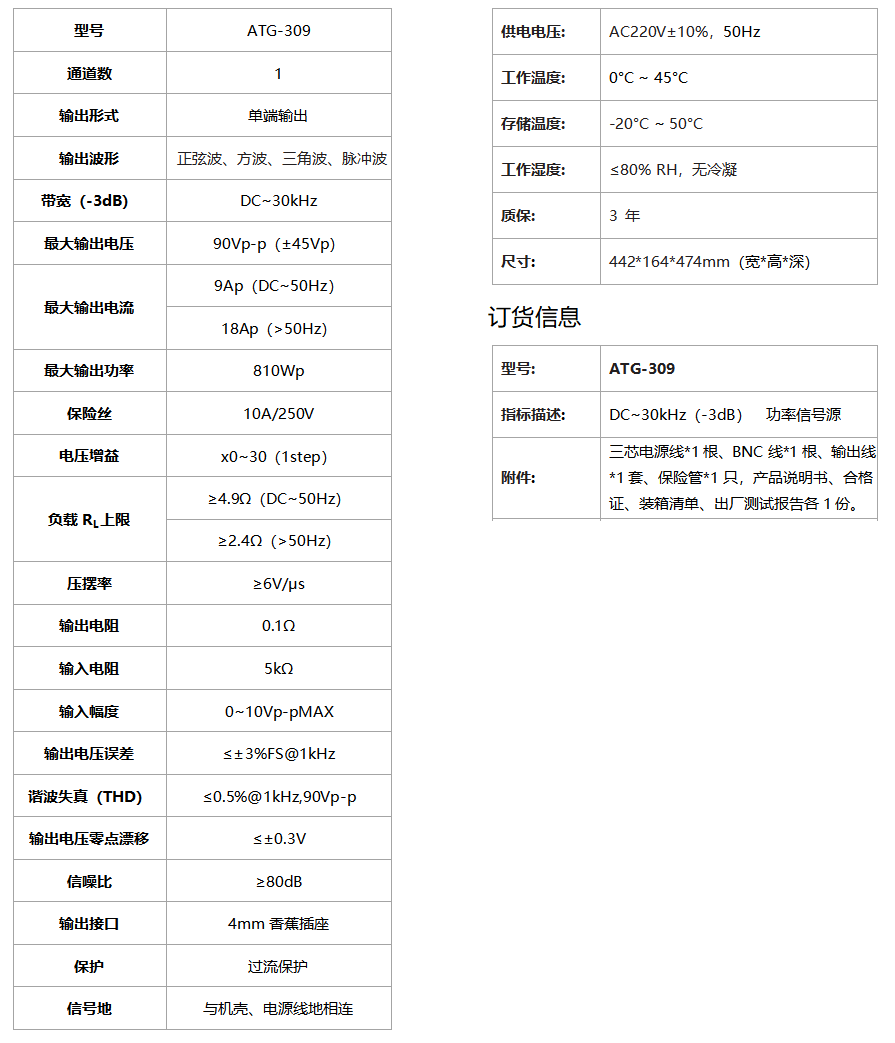

  • 产品参数

  安泰ATG-309功率信号源简介

  安泰ATG-309是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出810Wp功率,可以驱动功率型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。

  输入Input

  外置信号输入端为BNC接口。当信号内置输入,此时为功率信号源模式,设置波形,频率,电压等参数即可;当信号外置接入,此时为放大器模式,输入电阻为5kΩ,输出电阻可切换,调节电压增益即可实现信号放大。

  输出Output

  输出接口为香蕉插座,输出电压0~90Vp-p(±45Vp),最大输出电流(峰值)18Ap。

  液晶面板显示

  安泰ATG-309功率信号源操作面板液晶显示,设备状态及参数动态显示,交互界面一目了然,简洁易懂。

  电压增益

  安泰ATG-309功率信号源外置输入信号时为放大器工作模式,此时电压增益是数控0~30倍(1step)可调。结合液晶面板增益的显示,能够快速调整至需要的电压值。

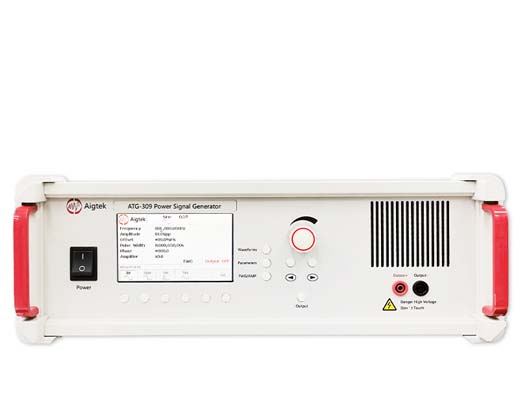

ATG-309功率信号源(图1)
