是德34458A数字万用表电阻测量方法

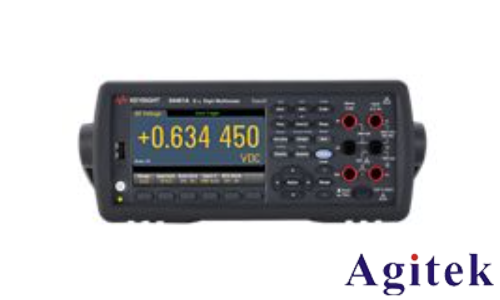

是德科技（Keysight）34458A数字万用表是一款高精度、多功能的测量仪器，具备9个电阻量程（10Ω～1GΩ），24小时电阻测量精度可达2.2ppm，并支持有偏置补偿的2线或4线电阻测量，最高测量速率可达50,000读数/秒（5½位）。以下介绍其电阻测量的主要方法。

一、二线制电阻测量法

二线制是最基本的电阻测量方式，适用于阻值较大（通常高于100Ω）且引线电阻影响可忽略的场合。

操作步骤：

连接测试线：将两根测试表笔分别插入万用表的“HI”和“LO”输入端子。对于34458A，前面板通常标注为“VΩ”和“COM”端子。

选择电阻测量功能：按下前面板上的“Ω”功能键，进入电阻测量模式。

选择量程：34458A提供9个量程（10Ω～1GΩ）。用户可按“Range”键手动选择合适的量程，或按下“Auto”键让仪表自动选择**量程。

连接被测电阻：将两根表笔分别接触被测电阻或电路的两端，确保接触良好。

读取测量值：万用表将向被测电阻施加一个已知的恒定电流，测量其两端的电压降，通过欧姆定律计算并显示电阻值。

注意事项：二线制测量中，表笔自身的引线电阻和接触电阻会叠加到测量结果中，对于低阻值测量（如10Ω、100Ω档位）可能引入显著误差。

二、四线制（开尔文）电阻测量法

四线制测量（也称开尔文测量）能够有效消除引线电阻和接触电阻的影响，特别适用于测量低阻值电阻（如10Ω、100Ω档位）或需要高精度的场合。

操作步骤：

连接四根测试线：将两对测试线分别连接到万用表的“HI Sense”、“LO Sense”（电压检测端）和“HI Source”、“LO Source”（电流源端）。34458A后面板或前面板通常提供专门的4线测量端子。

选择4线电阻模式：按下“Ω”功能键后，再按下“4W”或相应按键，切换至四线制电阻测量模式。

选择量程：同样可手动或自动选择量程。

连接被测电阻：将电流源端子和电压检测端子分别连接到被测电阻的两端。注意：电压检测端应直接连接在被测电阻的引脚根部，避免将引线电阻纳入测量回路。

读取测量值：仪表通过独立的电流源端施加电流，并通过电压检测端单独测量电阻两端的电压，从而精确计算出电阻值，完全排除了引线电阻的影响。

三、偏置补偿与高级功能

34458A支持偏置补偿电阻测量功能，这对于测量含有热电动势（热电势）的电路尤为重要。偏置补偿通过交替施加正向和反向电流，分别测量两次电压值并取平均，从而抵消热电动势带来的测量误差。用户可在功能菜单中选择开启偏置补偿。

此外，34458A还提供丰富的数学运算功能，如NULL（归零）、SCALE（比例缩放）、OFFSET（偏移）、滤波器等，用户可根据实际测试需求灵活配置。

四、测量注意事项

预热：为达到**精度，建议开机后预热至少30分钟。

环境条件：应在无强电磁干扰、温度稳定（建议20–25℃）的环境中操作。

表笔检查：确保测试表笔完好无损，插头接触良好。

安全注意：测量前确认被测电路已断电并放电完毕；测量高压后需等待电容放电再切换档位。

定期校准：建议定期使用标准电阻箱对34458A进行校准，确保长期测量精度。

通过合理选择二线制或四线制测量方法，并善用偏置补偿等高级功能，34458A数字万用表能够在从微欧级到吉欧级的宽广范围内提供高精度、高可靠性的电阻测量结果。
