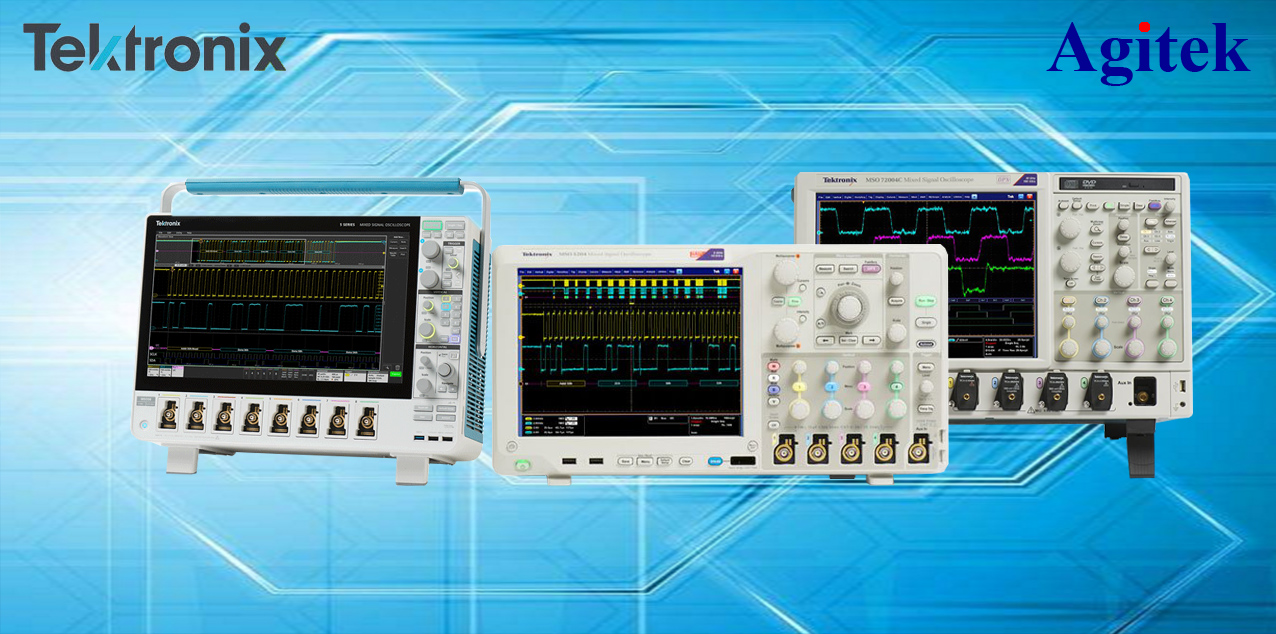

泰克示波器DPO4032用于数据采集注意事项

用过泰克示波器的工程师肯定知道，它可以用来采集数据，那么具体如何操作呢？下面以泰克示波器DPO4032为例：

1.USB连接：如果不希望用U盘拷贝来拷贝去，可以找个USB电缆，再去泰克网站下载Open Choice Desktop，装好后就可以直接用USB传屏幕截图和数据了。

2.数据采样深度：回传的数据，量化误差其实不小，好像仅仅是为显示服务的。据观察，不同量程下，传回的数据量化误差是有很大差别的；另外，同一个量程下，微调每个网格的单位(xx V/div)也会影响到量化误差。不过，对于10GS/s的采样率，其AD能做到10位已经挺不容易了。不知道有没有低采样率高采样深度的示波器，如果没有，这也是个market。

3.存储深度：实验室里有两种示波器，一个存储深度2k个采样点，另一个10M个采样点。如果要对一个4s的信号采样，那么2k个点能够做到的采样率就只 有500，然而对于10M存储深度的示波器，采样率可以达到2.5M。当然，我曾试过把10M的结果导出，结果存成个将近500M的文件，悲剧。

4.数据处理：可以把导出的csv文件前面几行删掉，之后用Matlab的workspace里面的Importdata导入数据。1M点的数据，Matlab能轻松plot出来，真厉害啊。

5.直流耦合：在直流耦合的情况下，调节垂直偏移不影响采集数据的结果。

通过对损坏泰克示波器的故障分析，发现主要损坏的原因为浮地测量，以下为预防泰克示波器损坏的操作/使用注意事项：

1. 为了仪器操作人员的安全，仪器在安全范围内正常工作，保证测量波形准确、数据可靠、降低外界噪声干扰；使用时，
a. 测量系统- 例如示波器、信号源；打印机、计算机等设备等
b. 被测电子设备- 例如仪器、电子部件、电路板、被测设备供电电源等设备接地线必须与公共地(大地)相连。

2. TDS200/TDS1000/TDS2000 系列数字示波器配合探头使用时，只能测量（被测信号- 信号地就是大地，信号端输出幅度小于300V CAT II）信号的波形。绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电子设备的浮地信号。

3. 通用示波器的外壳，信号输入端BNC 插座金属外圈，探头接地线，AC220V 电源插座接地线端都是相通的。如仪器使用时不接大地线，直接用 探头对浮地信号测量，则仪器相对大地会产生电位差；电压值等于探头接地线接触被测设备点与大地之间的电位差。这将对仪器操作人员、示波器、被测电子设备带来严重安全危险。

4. 用户如须要测量开关电源(开关电源初级,控制电路) 、UPS(不间断电源)、电子整流器、节能灯、变频器等类型产品或其它与市电AC220V 不能隔离的电子设备进行浮地信号测试时，必使用高压隔离差分探头。
