环路分析仪的主要功能是什么

　　环路分析仪的主要功能是量测待测物电源产品在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。其工作原理是给电路输入一个频率变化的干扰小讯号，分析增益余量和相位余量，判断环路是否稳定。传统工程师在设计验证时，都是直接测试外在的功能特性，这是不够的。例如针对电源供应器，需要不同电压输出来做拉载测试，看是否会有震荡的不稳定情形。这种测试会花费大量时间，当线路有修改后，又得重新测试。

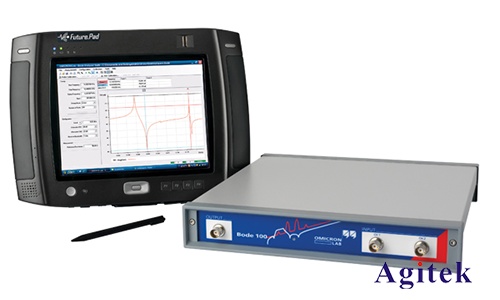

　　这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到，必须经由Bode100环路分析仪的使用，才能得到系统的频率响应图，来判读出稳定度的特性。而这种频率响应的测试，不仅速度快，节省大量测试时间。除了了解待测物的稳定程度外，还可依照实际需要，再做控制线路的调整，达到设计的目的。维持良好的设计质量，加深客户对设计者技术的信任，增进对产品的信心。尤其业界的激烈竞争，及要求交期非常短的情况下，环路分析仪的分析，将有很大帮助。

　　另外环路分析仪Bode100除了测试波特图外，另一个重要功能是测试被动组件的阻抗特性图，可以很好观察电容电感的高频阻抗曲线，例如电容ESR测试等，电感的阻抗曲线，让工程师了解生产的被动组件特性是否正常，以验证制程是否正确。另外设计工程师可用来验证所使用的组件，其频率响应特性是否适合于应用范围。例如电容于低频时是电容性，随频率增加会成为电阻性，更高频率则变成电感性。若选择不当，可能使用的电容却呈现z电感特性，环路自然无法稳定。
